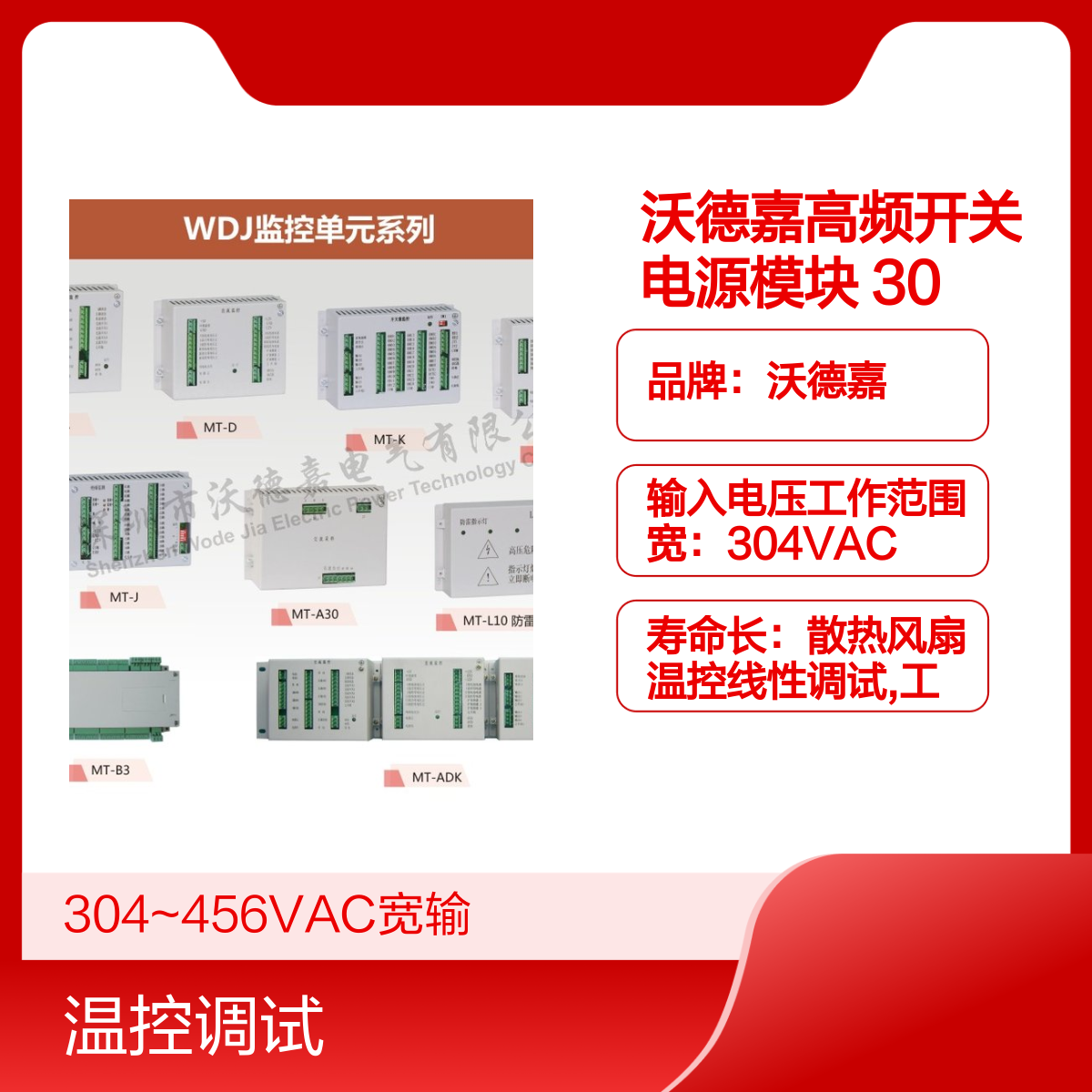

沃德嘉高频开关电源模块 304~456VAC宽输入 长寿命 稳定性好

沃德嘉高频开关电源产品在工业、电力等领域有一定的应用，下面从产品特点、常见型号及应用场景为你详细介绍：

产品特点

1. 高效节能：采用先进的高频开关技术，开关频率通常在几十 kHz 到上百 kHz ，能有效提升电能转换效率，减少能量损耗。部分产品的转换效率可高达 90% 以上，能显著降低能源消耗和运营成本。
2. 稳定性好：具备出色的电压和电流调节能力，输出精度高。在输入电压波动和负载变化的情况下，能快速调整并保持稳定的输出，确保为负载设备提供可靠的电力供应。例如，输出电压的稳压精度可达 ±0.5% 以内。
3. 保护功能齐全：一般配备完善的保护机制，如过压保护、过流保护、短路保护、过热保护等。当出现异常情况时，能迅速启动保护功能，防止电源模块和负载设备受损，提高系统的可靠性和安全性。
4. 模块化设计：采用模块化结构，便于安装、维护和扩展。用户可以根据实际需求灵活组合多个电源模块，实现不同功率和功能的配置，提高了使用的灵活性和适应性。
5. 宽输入电压范围：可以适应较宽的输入电压变化，例如输入电压范围可达到 85 - 265VAC ，能在不同的电网环境下正常工作，增强了产品的通用性和适用性。
6. 低电磁干扰：在设计和制造过程中采取了有效的电磁兼容性措施，能够有效降低电磁干扰，符合相关的电磁兼容性标准，减少对周围电子设备的影响。

常见产品型号及参数

• WJC - 22010：输出额定电压 220V ，额定电流 10A ，采用无源功率因数校正技术，功率因数高，适用于电力操作电源系统。
• WJC - 1105：输出额定电压 110V ，额定电流 5A ，具有体积小、效率高的特点，可应用于小型工业自动化设备和通信设备等。

应用场景

1. 电力系统：用于电力操作电源、变电站自动化系统、直流屏等，为保护装置、监控系统、通信设备等提供稳定可靠的直流电源。
2. 工业自动化：为工业自动化设备中的控制系统、传感器、执行器等提供稳定的电源，确保设备的精确运行和可靠控制。
3. 通信领域：在通信基站、交换机、路由器等通信设备中作为电源模块使用，满足通信设备对电源稳定性和可靠性的严格要求。
4. LED 照明：为 LED 灯具提供合适的电源，实现对 LED 灯的恒流或恒压驱动，保证 LED 照明的亮度和颜色一致性。

自动/手动控制：直流屏充电模块具有自动/手动控制功能，在自动工作方式下，充电模块接收来自监控模块的指令。通常情况下，所有合闸模块应工作于自动状态下，以实现监控模块对电池的智能管理。手动状态下，有模块面板上的电位器来调节模块的输出电压。

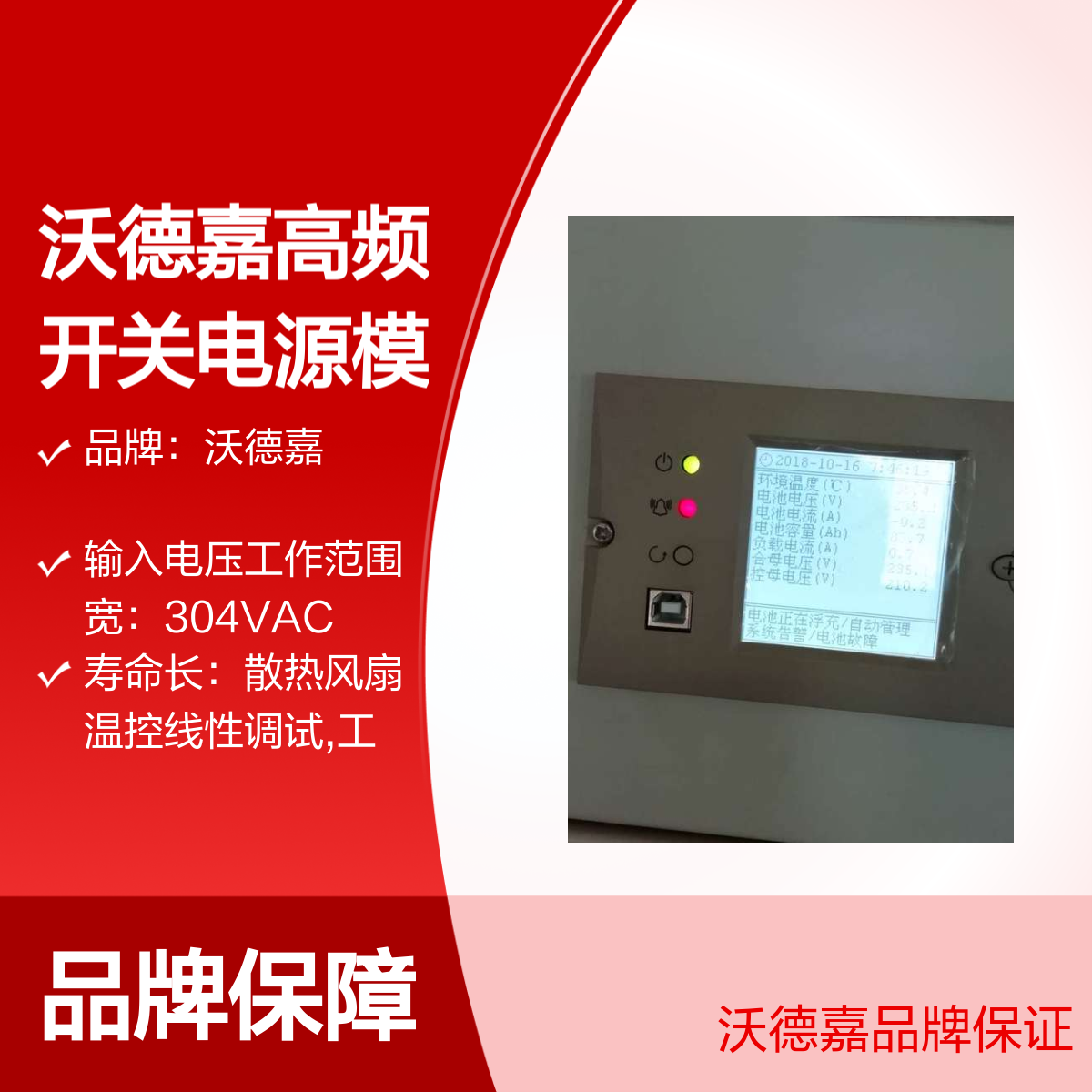

故障显示：模块告警信息以故障代码的形式在led上实时的闪烁显示。

故障代码如下所示。

（1）、e31输出欠压；

（2）、e32模块过温；

（3）、e33交流过欠压；

（4）、e34交流缺相；

（5）、e36输出过压；

（6）、e37地址重复；

（7）、e38风扇故障；

（8）、e39严重不均流；

直流屏充电模块系统特点：

1、三相三线电压输入，三相电流平衡，具有交流过欠压保护功能；

2、宽电压输入范围304v~456v，适应能力强；

3、采用软开关技术，效率高、电磁兼容性好，模块体积小、重量轻、模块性能高；

4、模块带电热插拔技术、维护方便快捷；

5、采用无级限流设计方式，电池充电限流精度高；

6、具有过压、限流、短路、并联、过温、过流等自动保护功能、告警措施；

7、模块有硬件均流单元电路，系统扩容变得简单；

8、采用智能温控风冷控制降温，具有噪音小，可靠性高；

直流屏充电模块的主要功能是实现AC/DC变换，还有系统控制、告警等功能。
