Smart Videohub CleanSwitch 12x12高清4KSDI视频分配器BMD矩阵

　　Smart Videohub CleanSwitch 12x12高清4KSDI视频分配器BMD矩阵

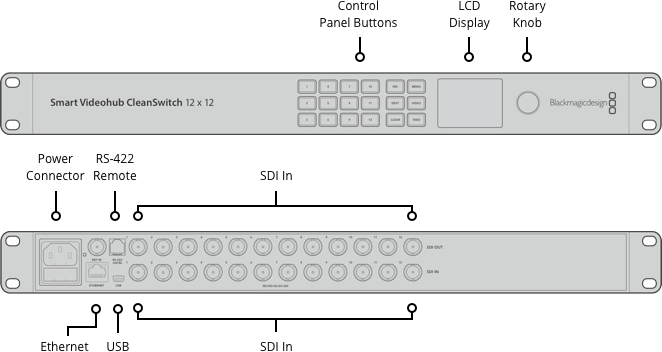

　　接口SDI视频输入

　　12路10bit SD-SDI、HD-SDI和6G-SDI。

　　SDI视频输出

　　12路10bit SD-SDI、HD-SDI和6G-SDI。

　　SDI速率

　　270Mb、1.5G、3G、6G

　　视频输入再同步

　　12路输入均配备纯净切换

　　SDI时钟恢复

　　所有SDI输出口都具备

　　同步输入

　　三电平或黑场。

　　控制面板接口

　　以太网

　　串行控制接口

　　RJ-6 RS-422

　　多速率支持

　　自动检测SD、HD或6G-SDI。可同时指派4K、HD和SD视频。

　　更新

　　USB

　　前面板矩阵控制

　　12个按钮用于Videohub本地控制。6个按钮和1个旋钮用于控制LCD显示器或RJ45以太网。

　　矩阵配置

　　通过前面板LCD或RJ45以太网。

　　RS-422矩阵控制

　　1路输入用于控制矩阵交叉点切换。

　　格式SD视频格式

　　525i59.94 NTSC、625i50 PAL

　　HD视频格式

　　720p50、720p59.94、720p60、

　　1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

　　1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30

　　1080i50、1080i59.94、1080i60

　　2K视频格式

　　2K DCI 23.98p、2K DCI 24p、2K DCI 25p

　　2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF

　　Ultra HD视频格式

　　2160p23.98、2160p24、2160p25、2160p29.97、2160p30

　　4K视频格式

　　4K DCI 23.98p、4K DCI 24p、4K DCI 25p

　　SDI规范

　　SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A级和B级、ITU-R BT.656和ITU-R BT.601。

　　SDI视频采样

　　4:2:2和4:4:4

　　SDI音频采样

　　电视标准采样率48kHz和24bit。

　　SDI色彩精度

　　10bit 4:2:2和4:4:4。

　　SDI色彩空间

　　YUV或RGB

　　SDI自动切换

　　每路输入可在SD-SDI、HD-SDI和6G-SDI之间自动选择。

　　SDI元数据支持

　　依照SMPTE 352M的视频有效载荷识别辅助数据。

　　控制内置控制面板

　　12个按钮用于Videohub本地控制。6个按钮和1个旋钮用于菜单控制。2.2英寸彩色显示屏

　　外部控制面板

　　内含Blackmagic Videohub软件控制面板，适用于Mac及Windows。支持Blackmagic Smart Control和Master Control硬件控制面板，内附Blackmagic Videohub SDK及Ethernet Videohub Control Protocol控制协议

　　软件软件控制

　　附赠矩阵控制软件，兼容Windows?和Mac?操作系统。

　　内部软件升级

　　通过自带更新程序升级。

　　操作系统

　　Mac 10.15 Catalina、

　　Mac 11.1 Big Sur或更高版本。

　　Windows 10的64位操作系统。

　　显示器

　　内置LCD屏幕，用于视频和菜单设置。

　　电源要求断电保护

　　电源重新连接后可恢复之前保留的矩阵各路连接。

　　电源

　　需要使用IEC电源线。100 - 240V AC输入。

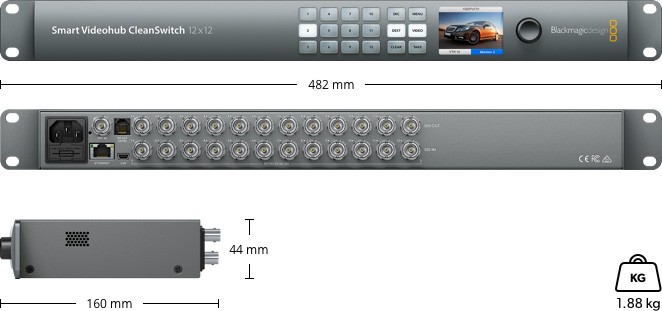

　　物理规格

　　物理安装

　　1个机架单位。小于6英寸深。

　　环境规格操作温度

　　0°到40° C（32°到104° F）

　　存储温度

　　-20°到45° C（-4° 到 113° F）

　　相对湿度

　　0%到90%不结露

　　装箱配置

　　Smart Videohub CleanSwitch 12x12

　　含有软件和操作手册的SD卡

　　保修

　　3年有限制造商保修，12个月前面板保修。
