双通道现场动平衡测量仪

　　VT700型双通道现场动平衡测量仪 江苏VT800型双通道现场动平衡测量仪

　　动平衡仪特别适合以下几方面的测量：

　　1) 转子现场动平衡

　　2) 机器振动的频率分析

　　3) 机械振动强度的测量

　　4) 转子轴振动的无触点测量

　　5) 转子转速的无触点测量

　　技术参数 :

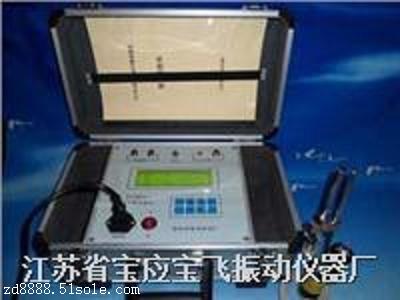

　　１、仪器外型

　　VT动平衡仪结构紧凑重量轻，键盘及显示屏在面板上，而输入输出插口及各种控制开关均置于面板上。

　　２、性能指标

　　大测量点数： 双(2)

　　转速测量： 30～30,000 rpm

　　普通振动测量： 0.01～5000μm

　　0.01～2000mm/s

　　振动分析： FFT 频谱分析

　　显示方式： 点阵图形 64X240点阵图形液晶汉化菜

　　键 盘： 九键

　　动平衡：

　　同频工作转速： 100～30,000 rpm

　　同频振幅量程： 0.01～5000μm

　　振动烈度量程： 0.01～2000mm/s

　　相位精度： 0-360°±1 °

　　单/双面平衡，一次去除不平衡96%以上

　　宝应宝飞振动仪器厂是生产现场动平衡测量仪厂家。建厂三十多年。

　　操作说明

　　●|保持|键在测量过程中的功能

　　在测量过程中，被测参数可能发生变化，因而导致液晶屏上显示的参数值闪烁不定，为此可按|保持|键将某一时刻的参数固定显示，以利观察或选择，此时，液晶屏右上角出现 ** 标志，这时若按|执行|键，则进入下一过程，若再次按|保持|键，则 ** 标志消失，液晶屏数字将继续闪动。

　　在动平衡测量中若对测得的振幅值满意，可按|保持|键这时数据保持在显示屏上，(若再按|保持|键则又重新进入测量状态)，再按|执行|键则数据被计算机存储起来并提示您进行下一步操作。

　　●速度有效值(RMS)及位移峰-峰值测量的切换

　　在测量状态下，按|＋|键则测量在速度有效值(RMS)及位移峰-峰值(V p-p )之间循环切换，每按一次|＋|键切换一次。在动平衡测量中，一般选用位移测量，单位是um。

　　●放大倍率选择

　　在测量状态下，液晶屏左上角显示的xN数值为放大倍率，按▲和▼键可重新选择放大倍率，仪器的放大倍数可有四档选择：x0.1、x1、x10及x100。

　　●预置转速

　　在动平衡测量中，当实际转速≥预置转速时仪器进入保持状态，这相当于按了|保持|键。

　　●通道切换

　　在振动测量中,Ａ通道及Ｂ通道的切换是通过?键来实现的，在动平衡测量中，单平面测量被固定在Ａ通道，双平面测量的通道切换是自动进行的。

　　●溢出指示

　　在测量过程中，如果显示屏上出现 999 的数字，则说明测量溢出，这时应该切换量程。

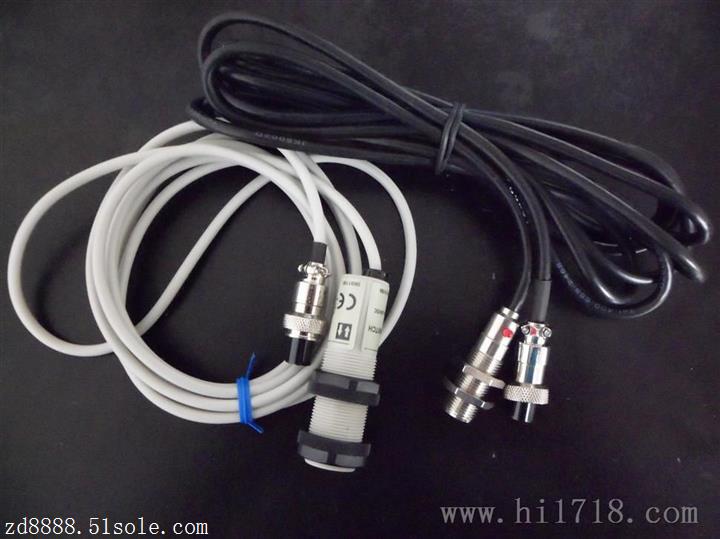

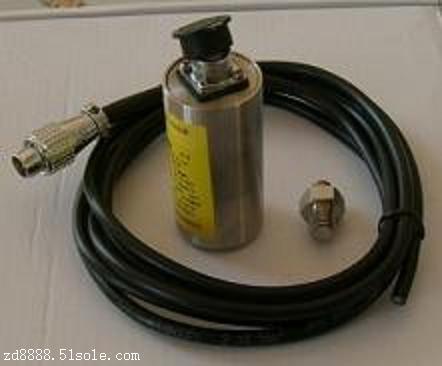

　　●传感器选择

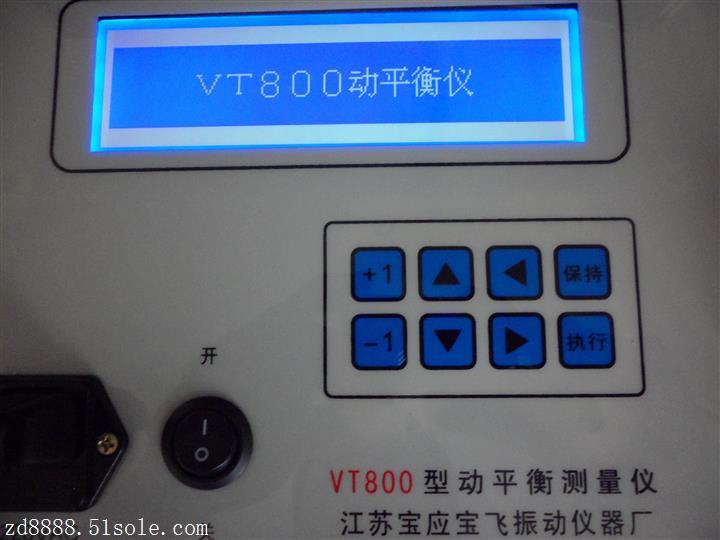

　　如果在测量时需要使用电涡流位移传感器，则在开机后，当显示屏上显示VT800动平衡仪时按|保持|键，当显示屏上出现传感器选择时，应选择位移传感器。仪器的默认值为速度传感器。
