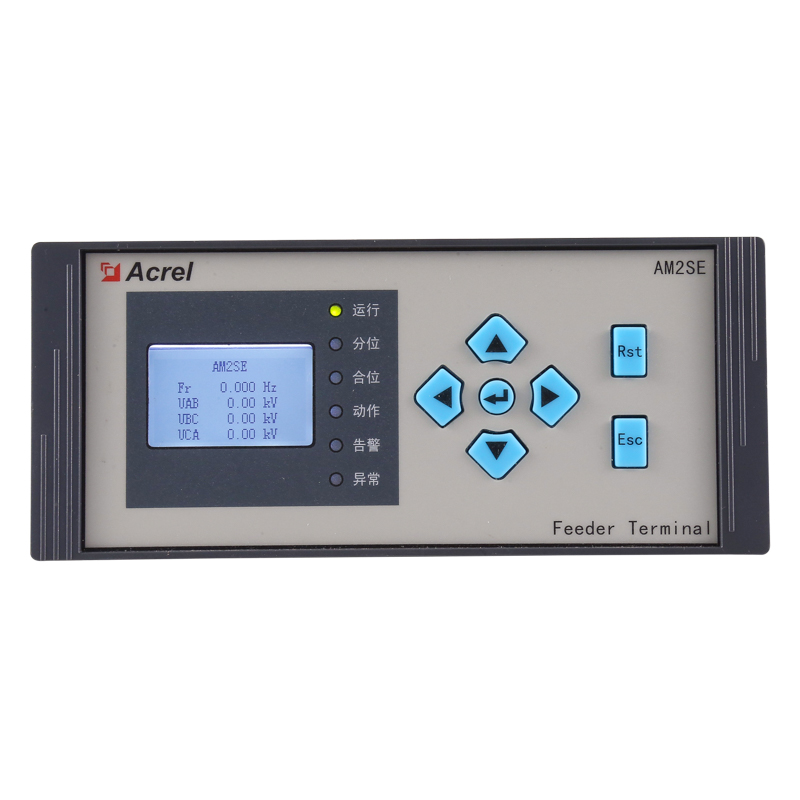

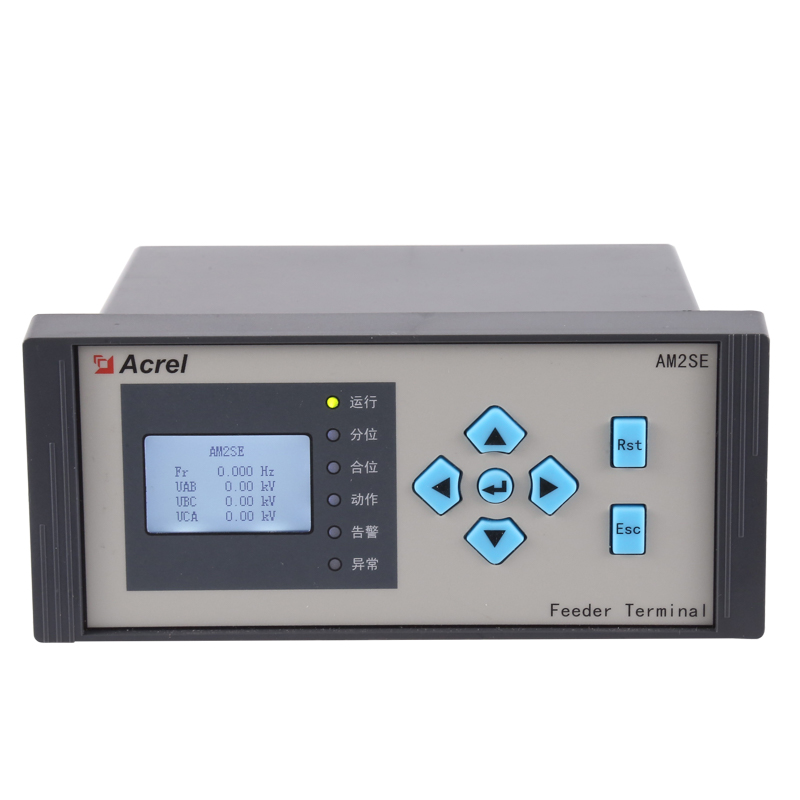

1 概述AM2SE 系列微机保护装置集保护、控制于一体，可满足客户 20KV 及以下电压等级用电系统对电力能源安全运行、可靠性的保障要求。目前广泛使用在变电站、工矿企业、医院、学校、商业广场以及大型楼宇等配网用电系统中。保护装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备 8 路开关量采集和 5 路继电器输出，能与 Acrel-2000Z电力监控软件配合，可以实现无人值班的终端用户变电站配电自动化系统。
2. 装置选型表
3.装置功能对照表
4.技术参数
2.1 额定参数
2.1.1 工作电源
额定电压：AC/DC 220V，AC/DC 110V，DC 48V，DC 24V范围：
额定电压×（1±20%）
功耗：≤10W (直流)
2.1.2 输入激励电压
额 定 值：AC 100V 或 100/ 3 V
测量范围：1～120V
准 确 度：±0.5%
功率损耗：每相功率损耗不大于 0.5VA
过载能力：1.2 倍额定电压，连续工作；
2 倍热过载，允许 10s。
2.1.3 输入激励
电流（保护电流）
额 定 值：AC 5A 或 1A
测量范围：0.04In～15In
安科瑞电气股份有限公司
功率损耗：每相功率损耗不大于 0.5VA
过载能力：2 倍额定电流，连续工作；
40 倍额定电流，允许 1s。
2.1.4 频率
额定频率：50Hz 或 60Hz
频率范围：45～55Hz 或 60Hz
准 确 度：±0.1Hz
2.1.5 开关量输入
额定电压：AC/DC 220V，AC/DC 110V，DC 48V，DC24V
电压范围：额定电压×（1±20%）
功率消耗：每通道功率消耗≤1W（DC220V）
2.1.6 开关量
输出机械寿命：≥10000 次
接通容量：≥1000W，L/R = 40ms
导通电流：连续≥5A，短时（200ms）≥30A
断开容量：≥30W，L/R = 40ms2.2
主要技术
性能电压元件：整定值容许误差应不大于±3%；
过压返回系数 0.95，欠压返回系数 1.05；
电流元件：整定值容许误差应不大于±3%；
过流返回系数 0.95，欠流返回系数 1.05；
频率元件：整定值容许误差应不大于±0.02 Hz；
比较元件：返回系数为 0.95 或 1.05；
反时限元件：反时限动作时间±5%或±40ms；
返回系数：0.95；
时间元件：延时时间 2s 内误差≤40ms；
延时时间大于 2s，误差≤（1%）整定值±40ms。
2.3 正常工作
环境条件环境温度： -10℃～＋55℃；
装置的贮存、运输允许的环境温度为-25℃～＋70℃；
相对湿度：5％～95％（产品内部不凝露，不结冰）；
海拔高度：≤2500m。
2.4 绝缘性能
绝缘电阻：>100MΩ，500Vdc
介质强度：回路和地之间，独立回路之间：工频耐压 2KV
冲击电压：±5KV(1.2/50μs，0.5J)4
