雪迪龙S型皮托管 皮托管流量计

　　一 . 技术参数 :

　　? L 型皮托管系数在 0.99~1.01 之间 , S 型系数在 0.81~0.86 之间

　　? 测量空气流速小于 40m/s, 测量水流速不超过 25m/s

　　二 ．用途

　　在科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门，常用皮托管测量管道风速、炉窑烟道内的气流速度，经过换算来确定流量，也可测量管道内的水流速度。用皮托管测速和确定流量，有可靠的理论根据，使用方便、准确，是一种经典的广泛的测量方法。此外，它还可用来测量流体的压力。

　　S型皮托管用二支同径304不锈钢,或316L不锈钢和310L不锈钢圆管焊接而成，面对气流为全压端，背对气流为静压端状，具有防尘防堵、耐温耐压等特点，广泛应用于电厂烟道、化工厂、水泥厂、锅炉厂等环境复杂的大型管道中测量使用。

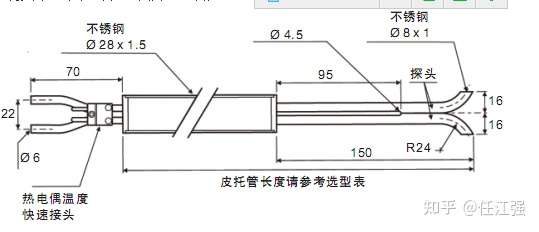

　　S型皮托管构造图：

　　四 . 使用方法：

　　1.要正确选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量断面离来流方向的弯头、变径异形管等局部构件要大于 4 倍管道直径。离下游方向的局部弯头、变径结构应大于 2 倍管道直径。

　　2.测量时应当将全压孔对准气流方向，以指向杆指示。测量点插入孔应避免漏风，可防止该断面上气流干扰。用皮托管只能测得管道断面上某一点的流速，由于断面流量分布不均匀，因此该断面上应多测几点，以求取平均值。

　　3.使用前测试一下畅通性。小静压孔经常检查，勿使杂质堵塞小孔使用后及时清洁内外管，以保证长期良好状态。

　　4.标准皮托管检定周期为五年。

　　根据用户要求定做，可做成L型与S型，采用国外的先进对接式技术，可拆卸，对接式，携带与运输非常方便，每根接管的长度可根据客户要求定做。适合大型管道，烟道测量管道的风速、风压、流速、流量的测量

　　1) S型靠背管适用于厚壁、尘粒浓度较大的管道流速的测量，它的皮托管系数K＝0.85；

　　它的直径一般为6 ~ 14毫米等，常用长度0.5 ~ 3.0米。 也可订做其它规格。

　　2) L型标准皮托管主要应用于薄壁、较干净的气体管道压力和流速的测量。它的圆管外 径

　　一般在6 ~ 15毫米等，它的皮托管系数K＝1.0。常用长度: 0.3 ~ 3.0米。也可订做其它规格。

　　3） 对接式皮托管：当需要较长皮托管时，若超出3.0米以上时，可订制对接式皮托管。

　　主要特点：便于携带和运输，又能保证一定的强度和刚度，广大用户给予了一致好评。为了保证刚度，

　　一般长度不要大于5.5米。

　　4） 当长度较长时，为了携带方便可订制成3-4节,甚至更多皮托管对接式，当然重量也增加。

　　5） 一根皮托管顶几根用。若当长度5米时可以这样分配每节长度；节=1.5米，第二节2米，

　　第三节1.5米，或可根据要求订制，随意搭配使用。这样就等于现在有如下四根： ▲ 1.5米=1根，3.5米=1根，3.0米=1根，5.0米一根。

　　6）材质：304不锈钢材质或者防腐蚀316L不锈钢材质
