焦化O2浓度分析系统

　　样品组成和测量范围安装位置电捕前/后用途过程气体在线分析采样点设备或管道号工艺管道尺寸样品状态气态操作条件工况操作压力： MPa微压操作温度： ℃常温操作湿度有粉尘含量 mg/Nm3有动力粘度主要介质组份可燃气大量O20-5%粉尘有水等有腐蚀性气体有分析仪器规格及要求系统名称在线连续分析系统分析器名称及原理激光TDLAS分析组分O2（氧气）测量范围O2：0-2.00%Vol输出信号4~20mA 报警装置可选外挂声光报警器电 源220VAC 50 Hz 功率

　　主要技术性能?测量组分： O2（氧气）?测量量程：O2:0-2.00%Vol?测量精度：≤±1%FS?重复性误差：Cv≤±0.1%?输出波动：≤±0.1%FS ?响应时间： T90≤1s（传感器）?输出信号： 4～20mA 500Ω?系统的滞后时间：T90≦10S?样气温度：≦50℃内?环境温度：5～45℃?电源：220±22VAC；50±0.5Hz

　　电化学氧分析系统的弊端电化学氧分析系统不适用于电捕焦煤气中的氧含量测量，理由如下：1、电化学传感器多为碱性电碱液传感器，会与煤气中酸性气体发生中和反应，导致传感器中毒；2、预处理装置不可能完全去除煤气中有害物质，导致电化学传感器无法适应工况；3、煤气中部分有害物质会导致传感器失效或测量波动大；4、一般电化学传感器均为0-25%的原始量程，测量0.5%Vol以下氧含量时传感器测量电压会随时间下漂，导致测量值始终不能稳定，一般1~10分钟内会完全降至0，导致显示测量值不正确。

　　相比于TDLAS激光氧分析系统的测量氧气真实值，电化学测量系统则有相当多“门道”：1、数据造假，当测量值低于设定数值后，会开启软件数值输出，保持在0.1~0.3之间数值稳定输出；2、标定造假手段，将氧传感器零点值标定为0.5%，随后测量时氧气显示值不会为0，看着数据漂亮；3、增加B值（偏移值），人为把测量数据增加零点几，这时当真实测量数据为0时，显示数据不为零；

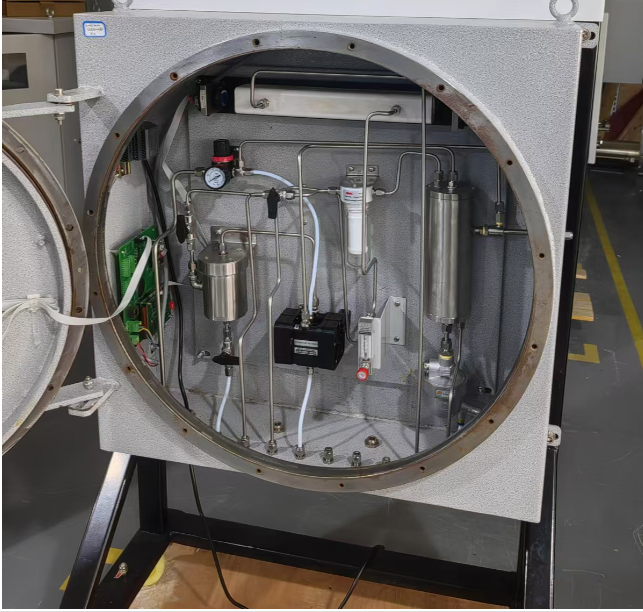

　　可组合式预处理装置，依据现场工况不同，可增加或取消蒸汽反吹，增加洗涤器与过滤装置。量程：0-5%Vol原理：TDLAS激光精度：

　　激光法氧分析系统相比较电化学分析系统1、激光法测量准确、漂移少，完全无干扰，寿命长2、预处理每年更换部件减少3、维护量低4、滤芯价格透明价格低，年平均维护费用超低
