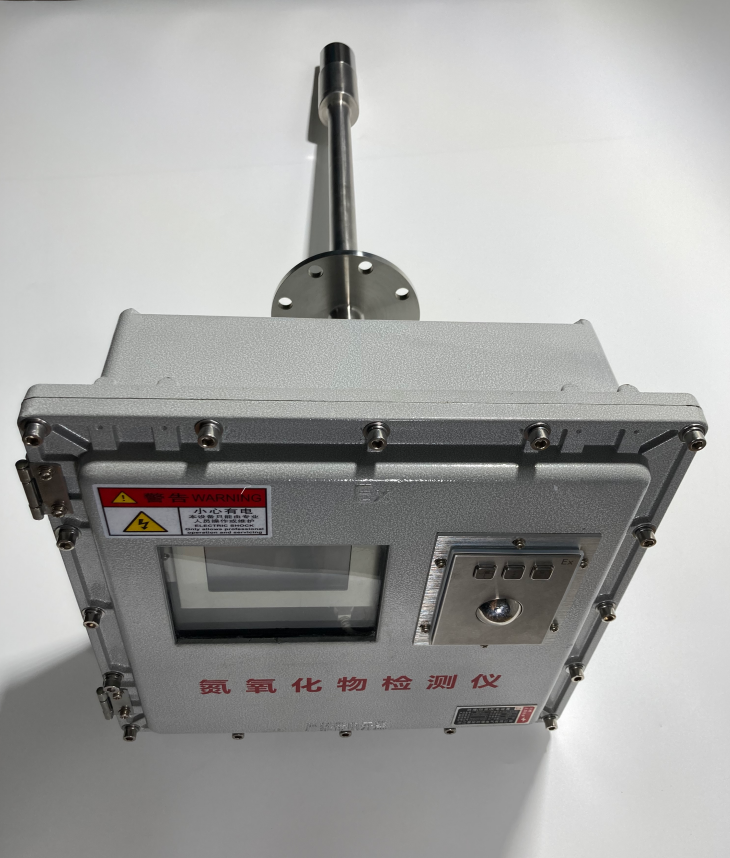

有组织污染源CEMS烟气氮氧化物在线分析系统

　　CEMS烟气在线监测系统使用维护事项： 1. 操作人员在使用和维护本系统前应先仔细阅读设备说明书及使用手册。 2. 本系统中有危险电源和热源，上电操作维护时应注意人身安全。 3. 系统中分析的气体成分含有SO2，NOx，CO 等对人体有害的气体，在仪表间操作维护时应注意保持通风良好，并保证系统排气管（至室外）畅通。 4. 要保持仪表室内的公用条件正常（照明，空调，通风等）。 5. 系统在正常运行时应置于“自动”运行状态。 6. 要坚持定期巡查，并保持巡查记录完整。 7. 使用储液罐中时容器内的冷凝水具有腐蚀性，应定期排至安全泄放处。 8. 在非手工校准期间，仪表室内的标准气钢瓶总阀应关闭，并安全摆放。

　　分析系统标定： 零点校准 零点校准是一个自动校准过程，不需外部干预。通入零点气（空气或氮气）30秒以上，以置换原来管路中的零气，当零点校准过程结束时，将不会造成测量数据的波动(详见操作说明书)。 1. 零点气气瓶上的减压阀缓慢开启，并观察上流量计指示，使通入的量程气流量在60--80L/h。 2. 观察流量计上的显示数值，当其稳定后，按“Enter”确认，等待显示校准完成后再次按“Enter”确认保存，按照提示完成量程校准。 量程校准 量程校准：在进行量程校准时，操作人员要进行如下操作： 1. 进行量程校准菜单选择量程校准（span cal），按照分析仪屏幕上提示进行操作； 2. 量程气气瓶上的减压阀缓慢开启，并观察上流量计指示，使通入的量程气流量在60L/h--80L/h。 3. 观察流量计上的显示数值，当其稳定后，按“Enter”确认，等待显示校准完成后再次按“Enter”确认保存，按照提示完成量程校准。 4. 存储量程校准数据，操作完毕后使其返回至测量状态，这时切换阀将释放，系统抽取样气。 5. 关闭气瓶减压阀。 注意：操作气瓶减压阀时其输出压力应小于0.2MPa，校验仪表通入标气时要先开气瓶阀后开减压阀，打开减压阀的方向和气瓶阀相反。打开减压阀时要紧盯减压阀上的浮子流量计，使流量与分析仪前流量计相匹配。应避免输出压力过大，否则将会对预处理部件和气体分析仪造成破坏。

　　锅炉烟气在线监测系统厂家能对企业废气排放口的SO2、NOX、颗粒物（粉尘）、烟气温度、烟气压力、流速、烟气含氧量、烟气湿度等数据自动采集、分析和储存，实现自动、实时、准确地监控监测企业废气排放情况和治理设施的运行状态，既便于企业环保管理层了解和掌握污染治理和废气排放的整体情况，也利于环保主管部门的监控和管理，为实现节能减排、总量控制提供切实有效的监管手段。

　　运行环境 ●温度：15℃~35℃ ●湿度：≤85% ●大气压：86～106Kpa ●烟气温度：

　　采样探头 采样探头包括采样探杆、采样腔、加热装置、温控装置、探头滤芯、主体机壳等，避免出现冷凝，确保样气正常进入预处理系统。 采样探头特点： 1、采用加热自动调节单元，加热温度维持至150℃左右，避免冷凝。 2、探头滤芯采用2um气孔的镍钛合金，有效去除样气中的烟尘。 3、探头具备反吹功能，通过控制系统实现自动反吹，大限度克服阻塞问题，减少维护量。 4、与烟气接触部分、法兰等均采用316L不锈钢材质，避免长时间使用后带来的材质腐蚀、测量误差等问题。 5、探头主体机壳部分采用烤漆处理。

　　预处理系统特点： 1、预处理系统置于分析机柜内部，布局合理美观，预留空间大，便于检修。 2、两级制冷器，增强制冷效果，有效排除样气中的水分。 3、两级细过滤组合，增强样气净化效果。 4、两个蠕动泵，样气水分较重时确保排水效果。 5、增加疏水过滤器，增强对分析仪的防护。

　　技术特点 ●采用紫外光谱分析技术，排除了交叉干扰，可同时测量多种气体的浓度； ●采用差分吸收光谱算法，消除了烟尘、水分、光源变化等影响因素，保证了测量的准确性和稳定性； ●利用气体在不同波段的吸收强弱不同，可实现量程切换，动态范围大； ●光源、测量室、光谱仪之间采用光纤连接，无运动部件，可靠性好、安装维护方便； ●采用脉冲氙灯光源，寿命超过五年，无需预热时间，稳定性好； ●每天自动进行仪器校正，增强了数据的可靠性； ●具有故障、断电和检测数据超标等异常等情况下的自动报警及记录功能； ●触摸屏显示，操作简单方便，界面友好。

　　测量原理 紫外差分光学吸收光谱法测量气体 SO2、NOX、O2测量范围 SO2、NOX ：0～100ppm （标准量程:0-250ppm） O2：0～25%线性误差 ≤2% F.S.零点漂移 ≤1% F.S.量程漂移 ≤1% F.S.重 复 性 ≤0.5% F.S.预热时间 60min响应时间 ≤60s（T90）电压影响 ≤1%F.S.绝缘电阻 ≥20 MW绝缘强度 无电弧和击穿等异常现象样气流量 1L/min～1.5L/min显示窗口 7”高清晰真彩数字屏，分辨率为800X480通讯接口 RS232、RS485(支持Modbus协议)、1路开关量输入、4路继电器输出、4路4-20mA模拟输出、4路4-20mA模拟输入电源需求 AC180～240V，50Hz，60W工作温度 5℃～45℃工作湿度 ＜85%RH外型尺寸 482.6mm（19″）* 177mm（4U）* 325mm安装重量 ≤12kg

　　系统的重要性环境监管：CEMS为环保部门提供了实时、准确的数据支持，有助于及时发现违规排放行为，加强环境执法力度。企业自律：企业通过CEMS可以自我监控和管理排放情况，及时调整生产流程，减少污染物排放。公众参与：透明的监测数据可以让公众了解周边环境的空气质量，提高公众对环境保护的意识和参与度。科学研究：为环境科学研究提供数据基础，帮助研究人员更好地理解大气污染物的排放规律和影响。
