CCEP认证CEMS烟气NOx在线监测系统

　　运行环境 ●温度：15℃~35℃ ●湿度：≤85% ●大气压：86～106Kpa ●烟气温度：

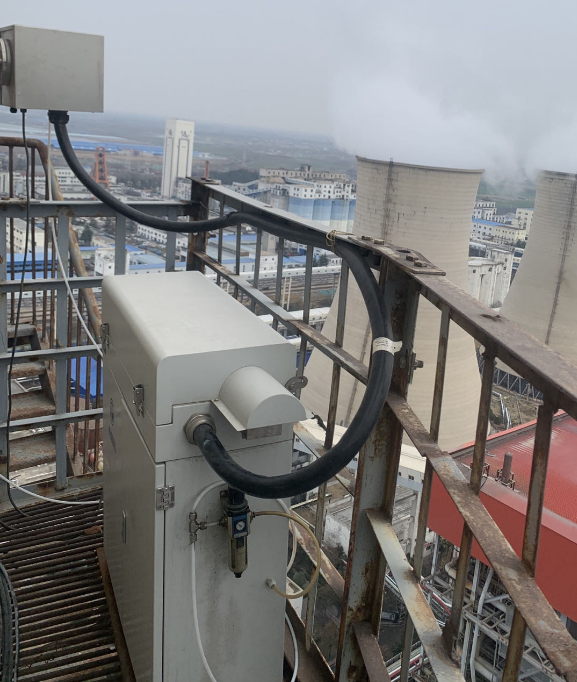

　　我公司固定污染源烟气排放连续监测系统由采样探头、粉尘仪、温压流一体监测仪、分析机柜、标准样气、管线等组成。其中采样探头、粉尘仪、温压流探头安装于监测点（烟道或烟囱），分析机柜安放于室内。样气通过采样探头、伴热管线进入分析机柜，经由分析机柜内的预处理系统进入烟气分析仪，测量SO2、NOX、氧含量等参数；粉尘仪用于测量粉尘浓度，温压流一体监测仪用于测量温度、压力、流速，测量信号通过电缆传输至分析机柜内的数据采集与处理系统；置于分析机柜内部的工控系统可实现实时数据的显示、数据传输、数据储存、历史数据查询、图形数据分析、报表统计等功能。标准气体用于校准分析仪表。

　　预处理系统 预处理系统包括气体冷凝器、细过滤组合、疏水过滤器、蠕动泵、调节阀等，完成样气的除尘、除水，保证干净、流量稳定的样气进去气体分析仪，确保分析仪器的准确性和可靠性。 预处理系统流程： 样气进入机柜时经过一个截止阀，通常截止阀是打开状态，当吹扫时，截止阀关闭，防止吹扫气进入机柜，保护预处理系统；然后进入制冷器除去湿气，冷凝液集结在制冷器的下方，通过排液蠕动泵排除；接着气体经过一个保护过滤器除尘；然后经过一个两位一通电磁阀，自动校零时洁净的空气通过此阀,经取样泵采出，对分析仪零点进行校准；接着气体进入二级制冷器进一步除湿，除湿后的气体通过取样泵，然后通过一个手动三通阀，通过它注入标准气来校准仪表量程，再经过阻水过滤器对样气进一步除水，后进入分析仪。

　　预处理系统特点： 1、预处理系统置于分析机柜内部，布局合理美观，预留空间大，便于检修。 2、两级制冷器，增强制冷效果，有效排除样气中的水分。 3、两级细过滤组合，增强样气净化效果。 4、两个蠕动泵，样气水分较重时确保排水效果。 5、增加疏水过滤器，增强对分析仪的防护。

　　技术特点 ●采用紫外光谱分析技术，排除了交叉干扰，可同时测量多种气体的浓度； ●采用差分吸收光谱算法，消除了烟尘、水分、光源变化等影响因素，保证了测量的准确性和稳定性； ●利用气体在不同波段的吸收强弱不同，可实现量程切换，动态范围大； ●光源、测量室、光谱仪之间采用光纤连接，无运动部件，可靠性好、安装维护方便； ●采用脉冲氙灯光源，寿命超过五年，无需预热时间，稳定性好； ●每天自动进行仪器校正，增强了数据的可靠性； ●具有故障、断电和检测数据超标等异常等情况下的自动报警及记录功能； ●触摸屏显示，操作简单方便，界面友好。

　　测量原理 紫外差分光学吸收光谱法测量气体 SO2、NOX、O2测量范围 SO2、NOX ：0～100ppm （标准量程:0-250ppm） O2：0～25%线性误差 ≤2% F.S.零点漂移 ≤1% F.S.量程漂移 ≤1% F.S.重 复 性 ≤0.5% F.S.预热时间 60min响应时间 ≤60s（T90）电压影响 ≤1%F.S.绝缘电阻 ≥20 MW绝缘强度 无电弧和击穿等异常现象样气流量 1L/min～1.5L/min显示窗口 7”高清晰真彩数字屏，分辨率为800X480通讯接口 RS232、RS485(支持Modbus协议)、1路开关量输入、4路继电器输出、4路4-20mA模拟输出、4路4-20mA模拟输入电源需求 AC180～240V，50Hz，60W工作温度 5℃～45℃工作湿度 ＜85%RH外型尺寸 482.6mm（19″）* 177mm（4U）* 325mm安装重量 ≤12kg
