多联机VRV 空调实训装置

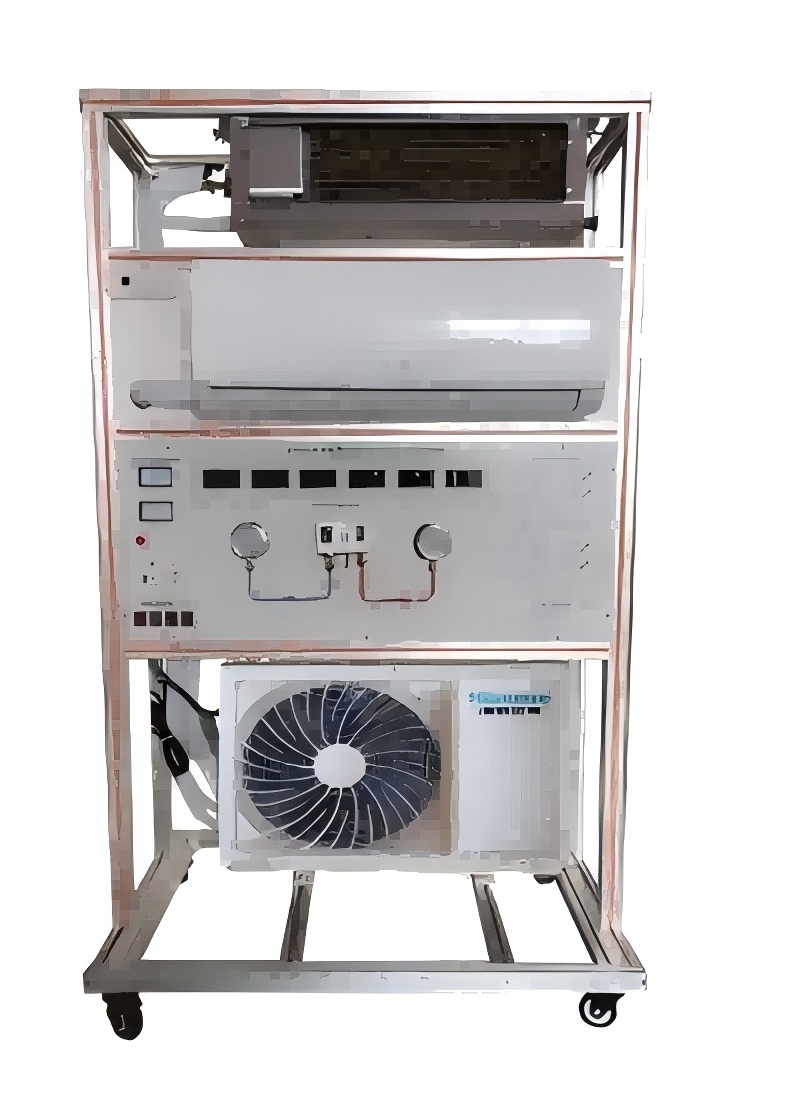

　　GC- 998LP多联机(VRV)空调实训装置

　　上海计呈教学设备

　　一、概述

　　1、设备的设计应旨在演示可变制冷剂容量(VRV)型空调的操作和性能

　　学生必须能够遵循制冷循环，探索所有主要组件和控制装置的布局和功能，审查安装程序，进行维修和故障排除练习

　　2、训练器应该是一个完全可操作的单元，包含VRV 上的所有基本组件

　　二、特点：

　　1、该训练器围绕特殊工作台构建，该工作台包含一个演示板，该组件安装在演示板上，并且该工作台安装在四个旋转制动型轮上，以便于移动

　　2、组件应清晰排列并贴有标签以便于识别。提供制冷和电路的丝印彩色图以供教学指导。

　　3、观察镜监视战略位置的制冷状态。提供了许多特殊的控件、仪表和透明观察口，以便学生控制和监视各种实验

　　4、提供详细的课件，包括包含学生练习的手册以及工厂服务和安装手册

　　5、采用真实的家用中央空调为实训考核对：系统采用国内品牌一拖三机组，其特点为质量优、体积小、压缩机，数码容量调节电磁阀通过压力控制压缩机从而实现卸/负载的目的。对应不同的终端处理机其通过改变压缩机卸/负载比率实现从10%-100%范围内的容量无级调节。实现系统真实性，可塑性。

　　6、系统终端处理机多样化：采用挂壁式、风机盘管二种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。

　　三、技术参数：

　　1、室外机配有压缩机2 室内机（吊顶式和分体式）、膨胀阀、换向阀、制冷剂干燥过滤器、接收器、油分离器、手阀和视镜。

　　2、包含高/低压控制以保护系统

　　3、控制面板配有电压表、电流表、开/关控制和电气保护断路器。

　　4、实验台：尺寸：1100*600*1800MM，桌子4040铝材结构，上控制台：板金制作，油漆7035，

　　5、流程图：面板上喷绘系统大流程图，可理解系统结构组成。

　　四、实验功能

　　1.了解数码节能控制技术

　　2.电子膨胀阀的控制

　　3..维修软件的使用

　　4.系统故障模拟设置

　　5..电脑主机和室内机的通信

　　6..空调故障代码显示

　　7、全面展示户式中央空调的结构与原理：对户式中央空调结构认知实训

　　8、全面展示户式中央空调的管路安装与布局：对户式中央空调系统原理认 知实训

　　9、整体安装认知实训：一个室外机和不同类型的室内机
