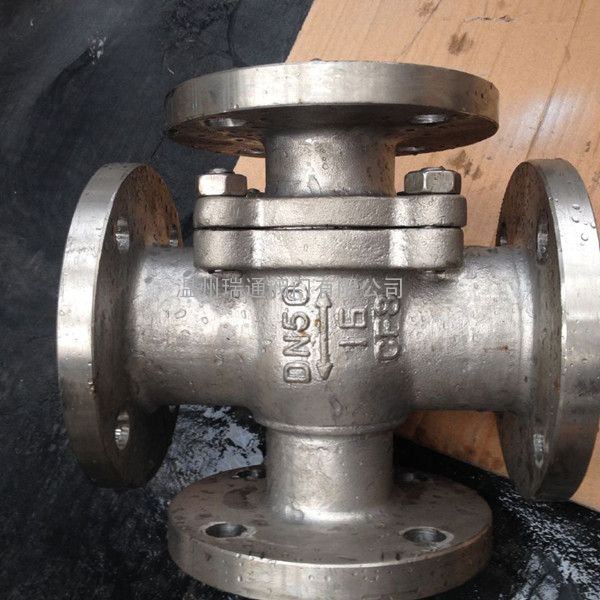

不锈钢四通法兰球阀

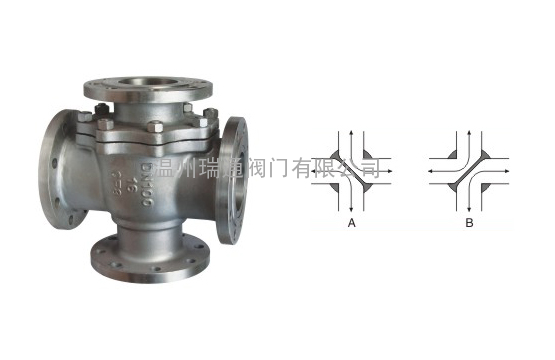

　　四通球阀原理

　　球阀是由旋塞演变而来的,它的启闭件作为一个球体,利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀不仅结构简单、密封性能好,而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭。球阀在管道上主要用于切断、分配和改变介质流动方向。“L”型四通球阀只需操作板手或执行器将球体转动90度，可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。

　　不锈钢四通法兰球阀-用范围：

　　公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K。

　　公称通径或口径：DN6～900、NPS 1/4 ～36。

　　连接方式：法兰、对焊、螺纹、承插焊等。

　　适用温度：-196℃～540℃。

　　驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动。

　　阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

　　结构特点：

　　1、流体阻力小，球阀是所有阀类中流体阻力***小的一种,即使是缩径球阀,其流体阻力也相当小。

　　2、开关迅速、方便,只要阀杆转动90°，球阀就完成了全开或全关动作,很容易实现快速启闭。

　　3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。

　　4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。

　　5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

　　6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

　　四通球阀优点

　　适用于经常操作，启闭迅速、轻便。

　　1. 流体阻力小。

　　2. 结构简单,相对体积小,重量轻,便于维修。

　　3. 密封性能好。

　　4. 不受安装方向的限制,介质的流向可任意。

　　5. 无振动,噪声小。

　　四通不锈钢球阀－结构特点用途

　　1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。

　　2、密封性能：阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。

　　3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE， 能达到良好的抗腐蚀性作用，延长了阀门使用寿命。

　　四通不锈钢法兰球阀结构图：

　　四通球阀标准规范：

　　设计制造标准：GB/T 12237-2007

　　结构长度标准：GB/T 12221-2005

　　连接法兰标准：GB/T 9113

　　压力温度等级：GB/T 12224-2005

　　试验检验标准：GB/T 13927-2008

　　零件材料与工况：

　　不锈钢四通法兰球阀主要尺寸及重量：

　　不锈钢四通法兰球阀订货须知：（国家标准）

　　一、①不锈钢四通法兰球阀产品名称与型号②不锈钢四通法兰球阀口径③不锈钢四通法兰球阀是否带附件以便我们的为您正确选型。

　　二、若已经由设计单位选定温州瑞通阀门不锈钢四通法兰球阀型号，请按不锈钢四通法兰球阀型号直接向我司销售部订购。

　　三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们瑞通阀门的专家为您审核把关。
