| 品牌 |
天联 |
加工定制 |
是 |
| 芯数 |
多股铜丝 |
材料形状 |
圆线 |
| 电线最大外径 |
国标 |
绝缘厚度 |
国标 |
| 线芯材质 |
紫铜 |
标称截面 |
1mm |
| 颜色 |
黑色 |
每卷长度 |
按要求定做 |
| 可售卖地 |
全国 |
型号 |
PTYAPTYH |
本产品适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的
控制电路，其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强
电干扰的地区敷设。
1 使用特性
1.1 电缆的使用环境温度为-40℃~+60℃。
1.2 电缆导体长期工作温度应不超过+70℃。
1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
1.4 电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3
2 型号、名称及规格
型号 名称 敷设范围 规格（芯）
PTYV 聚乙烯绝缘聚氯乙烯护套铁路信号电缆 敷设在土壤、槽、管中，能承受一般的机械外力。 4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
PTYY 聚乙烯绝缘聚乙烯护套铁路信号电缆
PTY22 聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号电缆 敷设在土壤、槽、管中，能承受较大的机械外力
PTY23 聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆
PTYA22 聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆
PTYA23 聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆
PTYL22 聚乙烯绝缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆
PTYL23 聚乙烯绝缘铝护套钢带铠装聚乙烯外护套铁路信号电缆 3、产品截面结构示意图

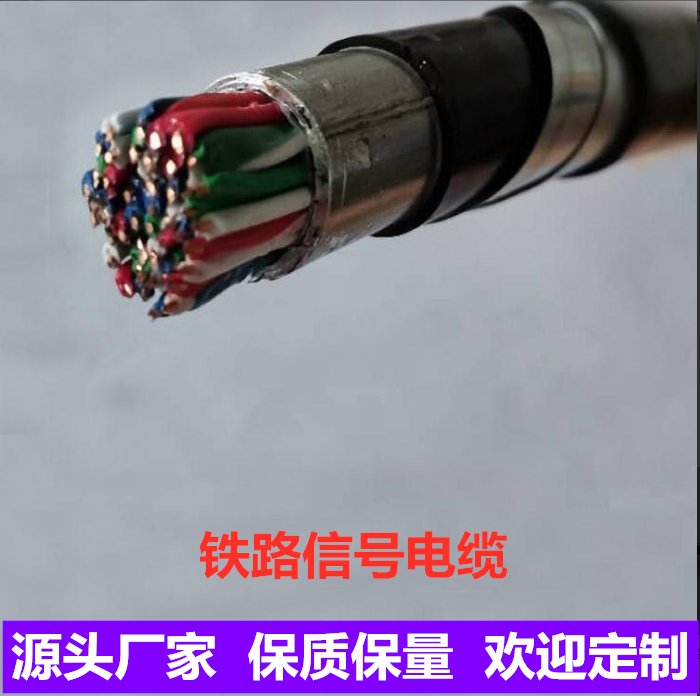

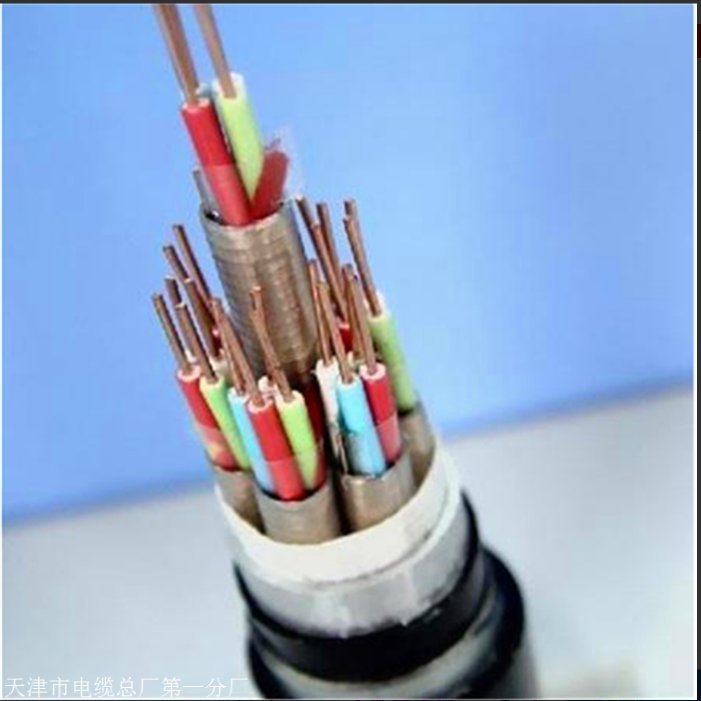

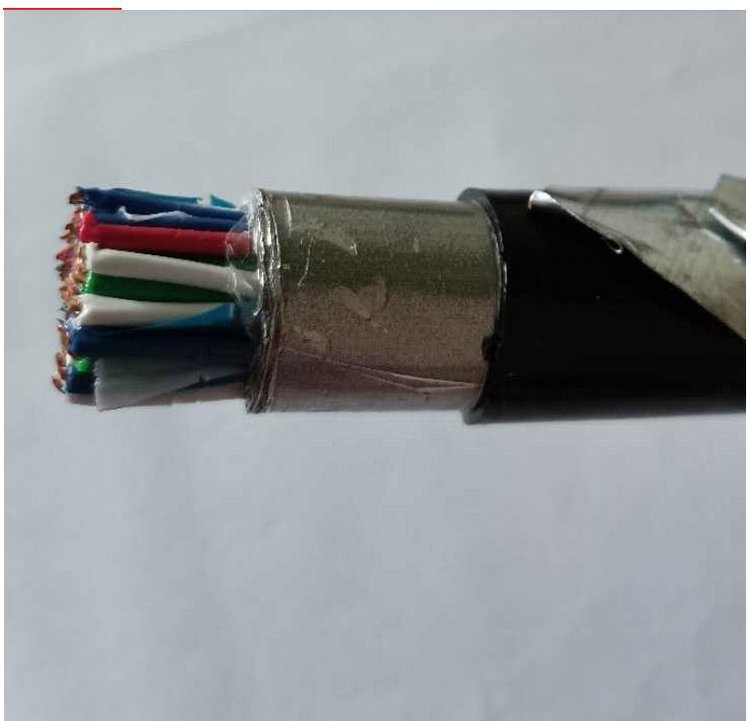

产品名称：铁路信号电缆
产品型号：
?PTYAH|PTYA|PZYA|PTYV|PTYY|PTY22|PTY23|PTYA23|PTYA22|PTY23|PTY22|PT YAH23|PZYA23|PZYA22|PZY23|PZY22|
执行标准：TB/T 2476.1.2-1993
产品用途：适用于额定电压交流500V或直流1000V及以下传输铁路控制信号、音频信号及某些自动装置固定敷设用
?
?
?
