| 品牌 |
小猫 |
线芯材质 |
紫铜线 |
| 芯数 |
多股铜丝 |
电线最大外径 |
国标 |
| 护套厚度 |
国标 |
加工定制 |
是 |
| 温度范围 |
45° |
颜色 |
黑 |
| 每卷长度 |
按要求 |
可售卖地 |
全国 |
| 型号 |
UGFPUGF |
|

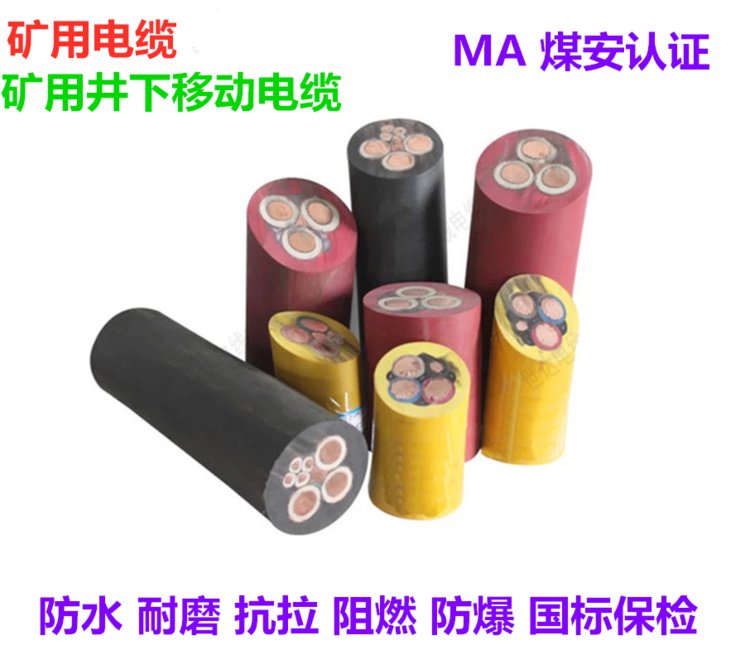

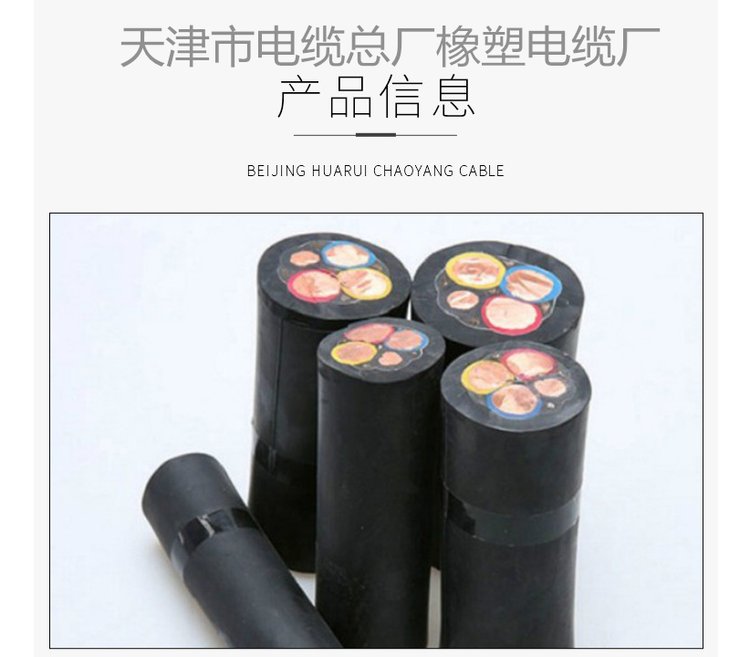

6KV矿用橡套软电缆－高压矿用电缆?
1、?型号及名称：?UGF-6000V矿用橡套软电缆?
UG-6000V矿用橡套软电缆
2、执行标准：TL/J30-94
3、UGF电缆用途：交流额定电压6kv及以下移动配电装置及矿山采掘机械；起重运输机械等。?
4、使用特性：?电缆的额定电压为6kv；?
电缆的长期工作温度为+65℃。?
电缆的最小弯曲半径为电缆直径的6倍。?
UGFP电缆护套采用的氯丁胶或以氯丁胶为主的混合橡皮，耐油性和不延燃性不作考核。
5、电缆的规格应符合下表规定?
芯数×截面??导体结构?根数/线径?绝缘标称厚度?护套标?称厚度??标称外径?电线主芯直流电阻?
????????????????????????????????????????????????????????????????? 欧/千米?
???? 主线芯?地线芯?
ugf?3×6+1×6??? 84/0.30?? 4.5????? 1.4?? 6.0??? 40.3???? 3.30?
ugf?3×10+1×10? 84/0.40?? 4.5????? 1.6?? 6.0??? 43.8???? 1.91?
ugf?3×16+1×16? 126/0.40? 4.5????? 1.6?? 6.0??? 46.8???? 1.21?
ugf?3×25+1×16? 196/0.40 ?4.5????? 1.6? ?6.0??? 49.3???? 0.78?
ugf?3×25+1×16? 276/0.40? 4.5????? 1.6?? 6.0??? 52.0???? 0.554?
6、技术性能：?
20℃时导体直流电阻见上表。?
成品UGFP电缆线芯间的绝缘电阻，换算到长度1km，温度为20℃，应不小于100兆欧。?
成品UGEFP电缆的主线芯间及主线芯与接地线间，应能经受交流50赫兹15000伏电压试验5分钟不击穿。?

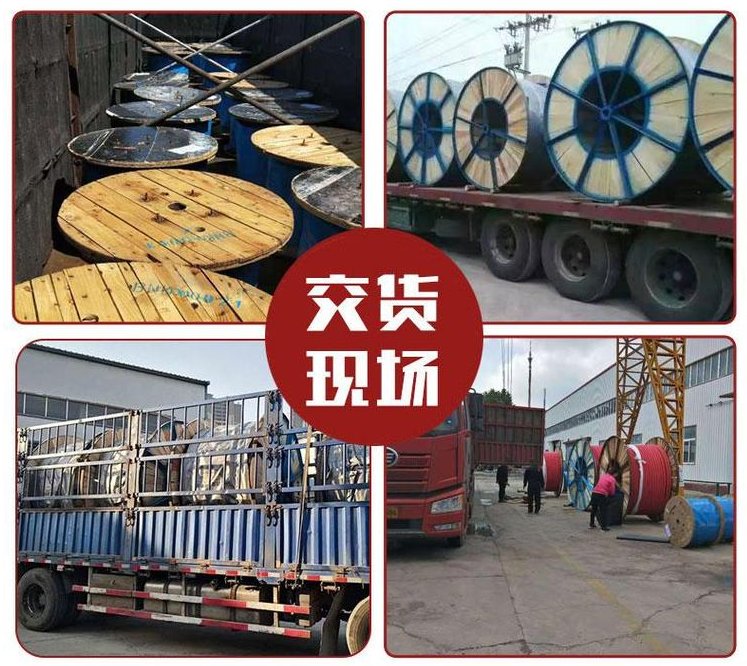

7、交货要求：?
电缆的交货长度应不小于100m,允许长度不小于20m?
短段电缆交货，其交货数量应不超过交货总长度的10％?
长度计量误差应不超过±0.5％。?
