| 品牌 |
迎工 |
是否支持加工定制 |
是 |
| 规格 |
130 |
型号 |
130 |
| 切割电机 |
1.5kw |
传动方式 |
全自动 |
| 卷管厚度 |
0.25-0.35mm |
产品名称 |
金属双波制管机 |
| 功率 |
4000W |
减速比 |
1:5 |
| 重量 |
550kg |
适用钢带宽度 |
36mm |
| 适用钢带材质 |
镀锌或黑钢带 |
外形尺寸 |
1500x1100x1280mm |
| 卷管效率 |
10米/分钟 |
类型 |
制管机 |
| 水泵电机功率 |
0.75 |
卷管范围 |
35-130mm |
| 材质 |
钢材 |
|

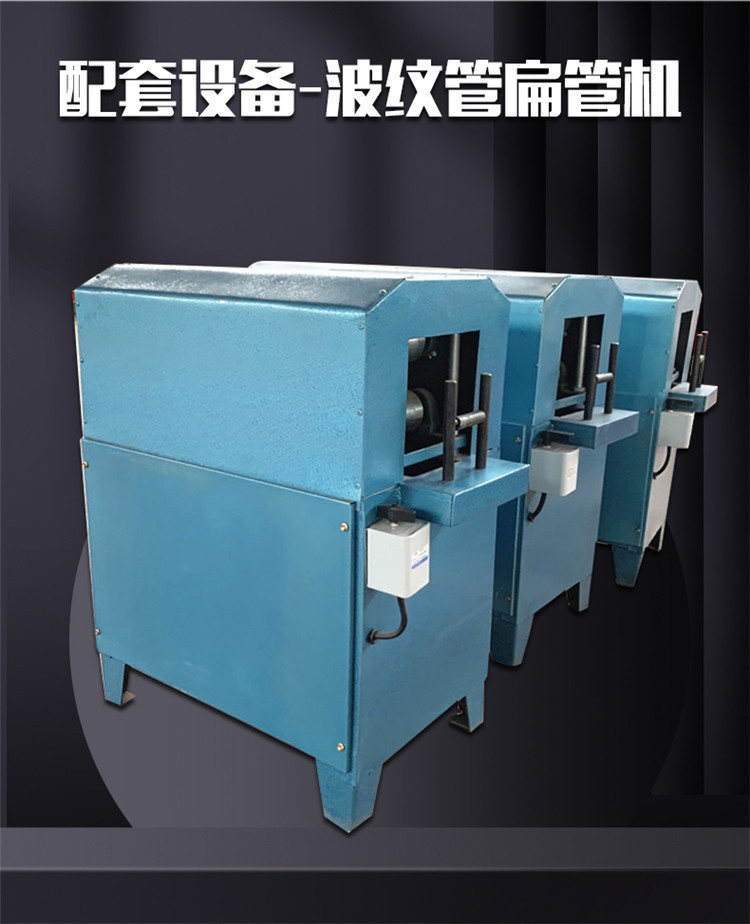

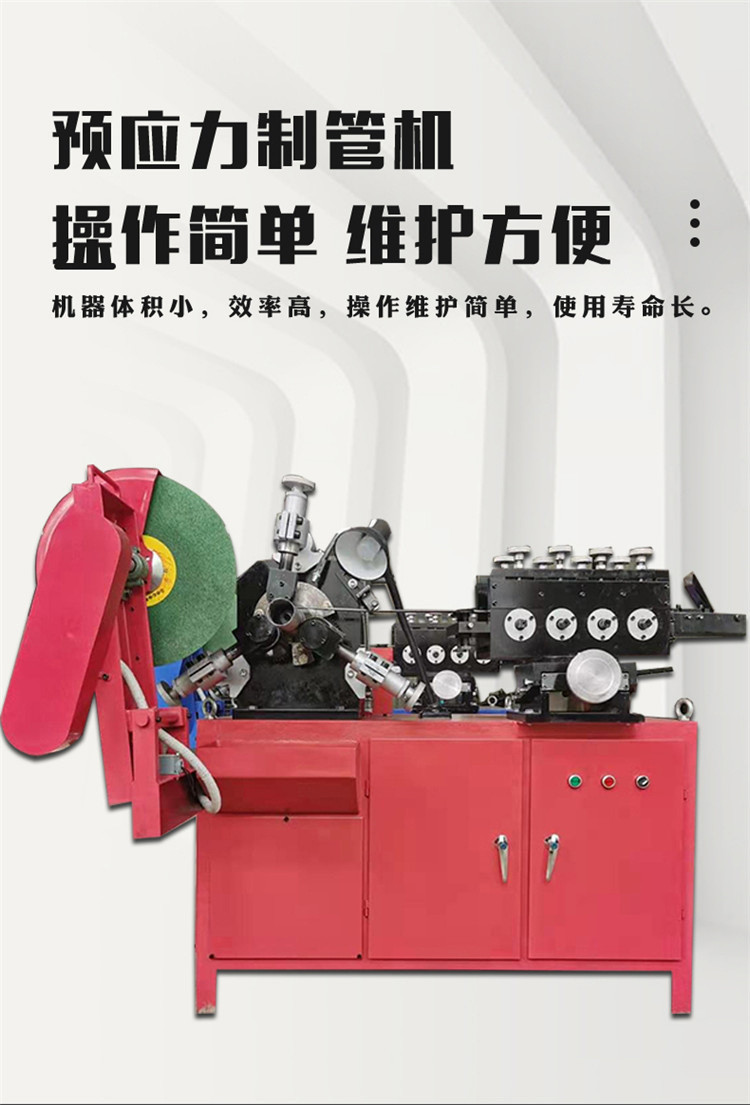

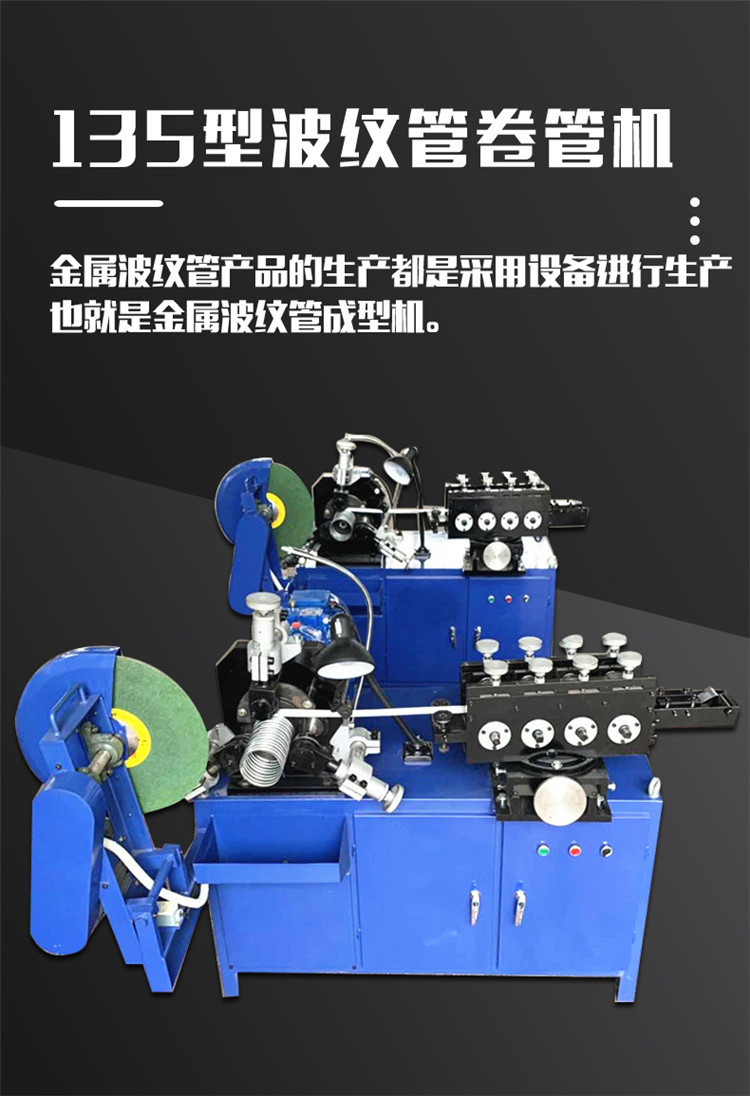

贵州贵阳 无级调速金属预应力桥梁波纹管制管机 桥梁施工用扁管机克孜勒苏预应力金属波纹管制管机概述：一、适用范围:zg-135型制管机是生产预应力混凝土预留孔道金属波纹管的设备,采用镀锌或冷轧钢带(黑带)卷制成双波形经咬边扣压而成波纹管;本机体积小、操作维护简单,适于工地或工厂集中使用。、性能及特点:1、本机易学、易懂。(本厂有-培训,一般青工两～三天即可学会)2、省料、出管率高,与国内的期他机型相比,同规格的钢带,产管多;螺距为26.5～28.5mm3、速度快,采用无级调速电机。(熟练工:ф70 2000米/12小时;ф50: 5000米/日)4、省电。(ф70:0.7kwh/百米)5、-,三包。(制作二十万米内不需大修)三、主要技术参数:1、主电机型号yct180-4a功率:n=4kw切割机功率:n=2.2kw水泵功率:n=40w水箱容量: 23升2、符合:jg/t3013-94(预应力混凝土用金属螺旋管)<标准>a、径向刚度≤0.2；b、抗拉伸荷载≥4500；c、抗集中荷载800n变形不大于0.2d。3、钢带规格:0.23～0.4×36±0.5;波纹管螺距: 26.5~28.5mm4、产管速度:ф35～ф58 8～10m/minф60～ф85 7～9m/minф90～ф115 5～7m/minф120～ф155 2～4m/minф160～ф205 1～2m/minф210～ф305 1m/min5、制管内径:ф35～ф135(标准型)6、总: 450kg;7、尺寸(mm): 1100×800×1360(长×宽×高)四、工作流程及工作原理:原料(钢带)→清洗槽→导带架→成形轧辊→缠绕模头→咬边扣压→成管→切割。工作原理:将0.23～0.4×36±0.5钢带进入含乳化油的水槽;在过导带架,控制钢带偏向;进入四组成形轧辊,压模成双波呈半圆(加强筋),左侧向上折,右侧向下折的形状;再缠绕于模头上,经翻边轮挤、压边轮压,使向上折和向下折边紧扣让直齿压花轮压痕,双边咬合后,经压紧轮压实即形成紧密相扣的波纹管。连续卷成延伸至达到合乎要求的长度,当管端接触行程开关时,主电机会自动停下;然后用切割机切断即完成一根管的制作。再起动主电机作下一根波纹管。
