WDSJ-3砂浆搅拌注浆一体机 建筑拱顶带模注浆机 隧道搅拌注浆一体机

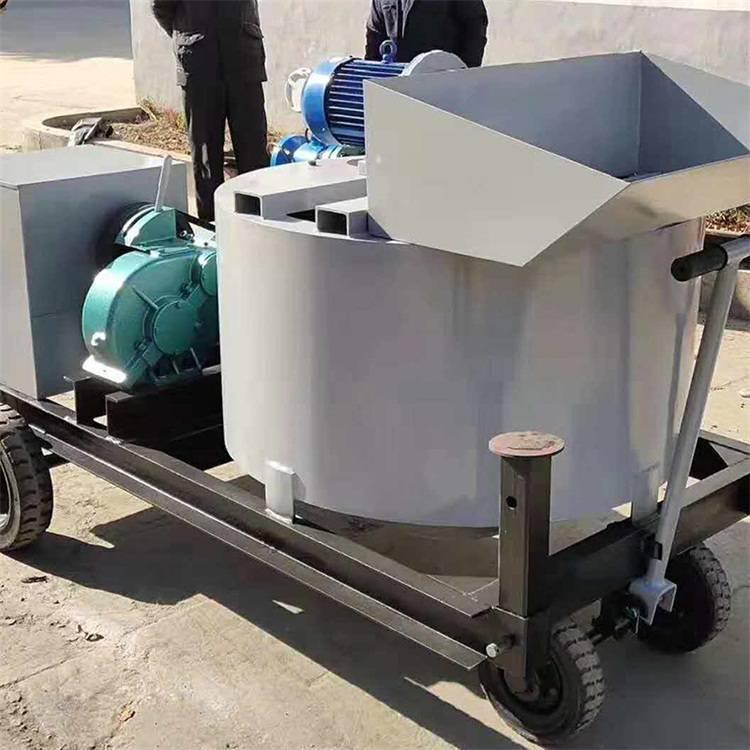

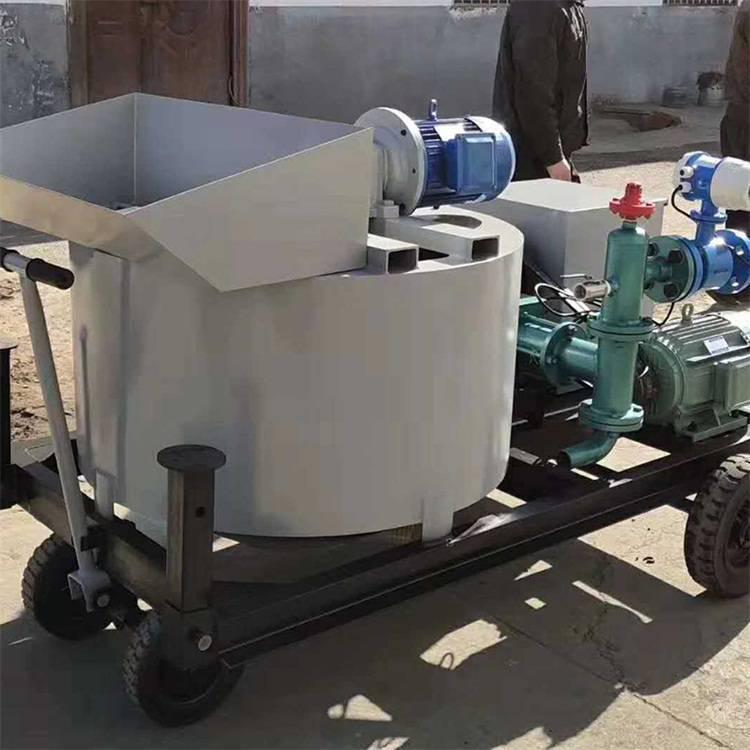

WDSJ-3型砂浆搅拌注浆一体机集搅拌和储料功能；注浆作业、注浆记录、打印；流量显示、压力显示于一身。其结构紧凑，使用方便，高效可靠，维护简单。可搅拌灰砂浆，水泥浆等高浓度，高粘度的物料，配上BW60/8注浆泵，主要用于道路、桥梁、水坝 矿山等建筑工程的注浆施工；也可用于预应力构件工程的灰浆注入扩张；

?

注浆泵所注砂浆，砂粒应过筛，Z大粒径不大于3mm。砂粒粒径1mm以下的砂质量占总砂量的60%以上，注浆中不得混入石子及其它杂物（如；铁钉、草木等），应为拌合均匀的匀质灰浆，不得有干砂及硬块，稠度值为不小于8cm，稠度计重300g。CMGK111

?

? ?

WDSJ-3型砂浆搅拌注浆一体机参数

生产能力（m3/h）????????????????????????????????????????????????? 3

电动机型号????????????????????????????? Y100L-2

电机功率（KW）????????????????????????????????????????????????? 3

电机转速（r/min）?????????????????????? 1420

减速机型号????????????????????????????? WPDX-100

速比??????????????????????????????????? 1：30

搅拌筒有效容积（L）????????????????????? 195

?

序号??????????注浆泵型号????????????????????????????????????????????????? BW60-8

1???????????????缸数????????????????????????????????????????????????????????????? 1

2???????????????缸径（mm）??????????????????????????????????????????????? 80

3???????????????活塞行程（mm）???????????????????????????????????????? 73

4???????????????压力（MPa）?????????????????????????????????????????????? 8

5???????????????输送量（m3/h）?????????????????????????????????????????? 3.6

6???????????????电机功率（KW）??????????????????????????????????????? 7.5

7???????????????输入转速（r/min）????????????????????????????????????? 1440

8???????????????排浆管内径(mm)????????????????????????????????????????? 32

9??????????????? Z大吸水高度（m）???????????????????????????????????? 2

10?????????????三角带型号????????????????????????????????????????????????? B1575（3槽）

?

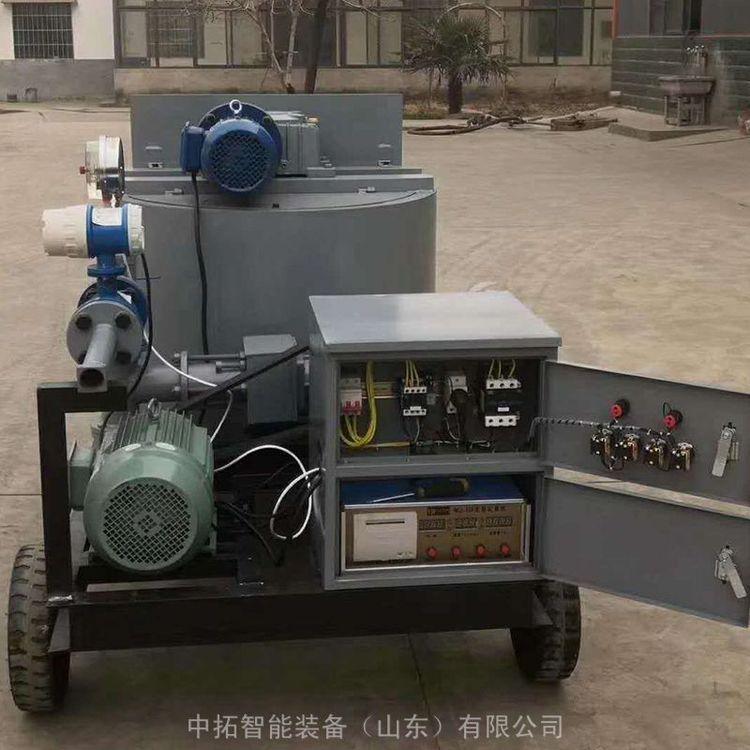

WDSJ-3型砂浆搅拌注浆一体机由高速搅拌机构、注浆机构、注浆记录及打印系统、电磁流量测量系统、压力显示、电器控制系统、机架等部分组成。
