SKYBON ES-370US 高分子量与低Tg聚酯树脂用于锂电池薄膜

　　SKYBON ES-370US 高分子量与低Tg聚酯树脂 用于锂电池薄膜、绝缘膜

产品描述

　　SKYBON? ES-370US 是具有高分子量和低玻璃化转变温度（Tg）的聚氨酯改性聚酯，具有超耐水解性能。

　　本产品适用于在各种基材上具有***柔韧性和附着力的粘合剂。与传统的低 Tg 聚酯相比，ES-370US 在高温高湿条件下，甚至在热水浸泡条件下，它表现出极高的抗水解性。基于这种超耐水解性能，强烈建议将本产品用于需要长期耐湿和耐热性的特殊粘合剂，如锂电池铝塑膜、绝缘膜，以及***金属叠片。

　　SKYBON? ES-370US 可与其他中高 Tg 的溶剂型聚酯调配，以控制粘性和/或内聚强度。

特征

　　基于高分子量和低 Tg 的***柔韧性和附着力。

　　-与 PA、PET、铝基板的高粘合强度

　　-在高温下具有***的抗水解性

　　-深冲性

　　-含有-OH，-NH2 官能团

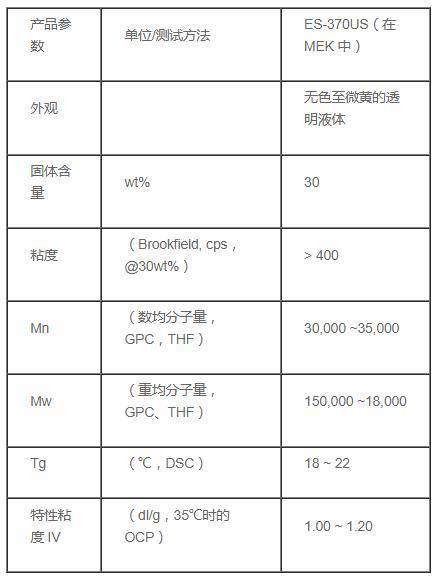

产品参数

处理注意事项

　　使用本产品前，请阅读材料安全数据表（MSDS），了解有关健康和安全预防措施的详细信息。

存储

　　产品溶解后，在环境温度（20~30℃）下保存在密闭容器中。有关更多详细信息，请联系当地客户经理或当地业务代表

性能测试报告

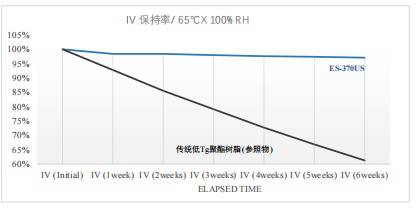

　　Ⅰ. ES-370US 聚酯的抗水解性

　　ES-370US 具有***的抗水性能。在恒温恒湿箱中保持 1mm 厚度的薄膜，并通过测定特性粘度（分子量）降低的数值来衡量耐水性。ES370US 的 IV 值仅下降 2-3%，而目前应用于各种粘合剂的传统低 Tg 产品其初始分子量下降至 60%以下。

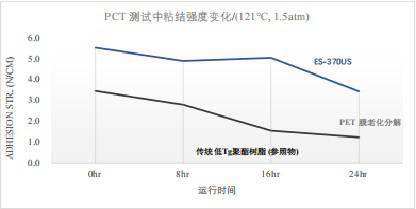

　　Ⅱ. 高压循环试验（PCT）下的附着力

　　将 PET/PET 层压膜保存在杀菌压力容器中，通过测试粘附强度的降低来评估其耐水性。ES-370US 的强度保持率超过初始强度的 60-70%。24 小时后，强度下降主要是由于 PET 膜本身的老化（在 T 剥离试验期间，PET 膜断裂，而粘合剂仍表现出较高的粘合强度）。

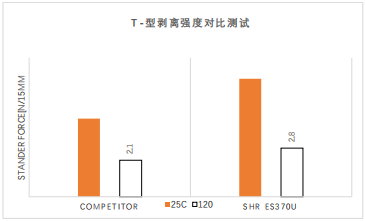

　　Ⅲ.附着力和耐热性能测试

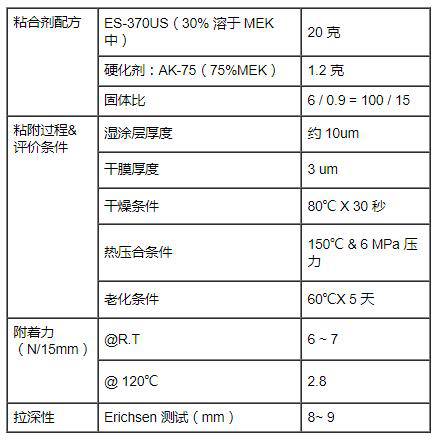

　　首先将粘合剂涂覆在 40um 厚度为的铝箔上，并在***的温度和时间下干燥。然后，以适当的层压速度和压力，用厚度为 25μm 的尼龙薄膜层压带粘合剂的铝箔。将复合膜在热室中保存 5 天以进行完全固化。在设计的 UTM 室中，以 1 英寸/分钟的剥离速度在室温和高温下测量 T 剥离强度。

　　实验材料说明：

　　-铝箔：DI Dong il（铝塑膜用等级）-尼龙膜：Hyosung（铝塑膜用 BC 11 级）

　　-固化剂：A-Kyong 的硬化剂（AK-75；HDI 三聚体、TMP 加合物）

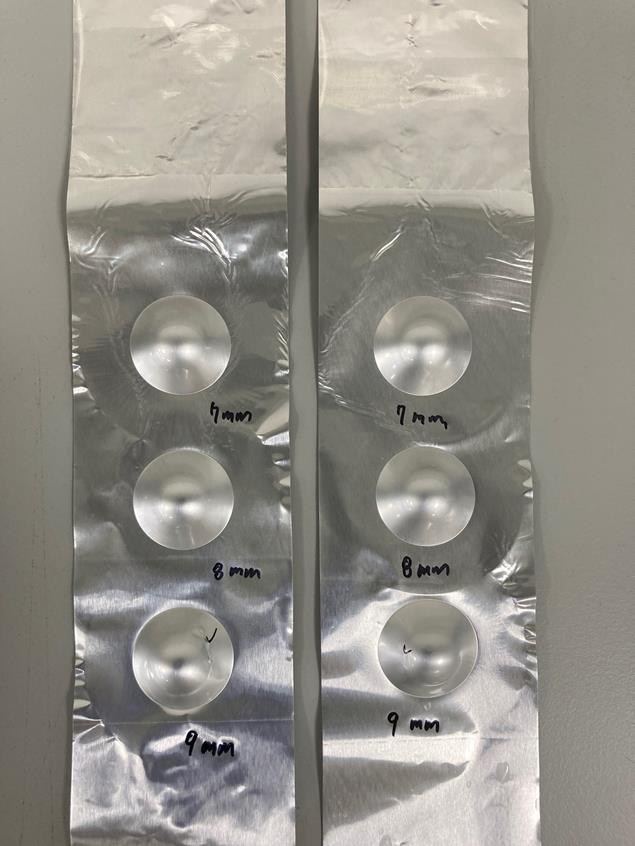

　　Erichsen 测试的拉伸性能
