　　CALYPSO 是设计用于 500 系列外壳的音频接口。它具有的 8 通道 AD/DA 转换，并通过 IAC 连接器与 ng500 机箱 - _TITAN 完美集成。除了与 ng500 机箱非常方便的集成外，它还可以使用两个 DB25 连接器在标准 500 系列机箱中使用。

　　主要特点

　　与_TITAN 机箱内的 IAC（内部音频连接器）集成，几乎是无线设置

　　标准500机箱支持！

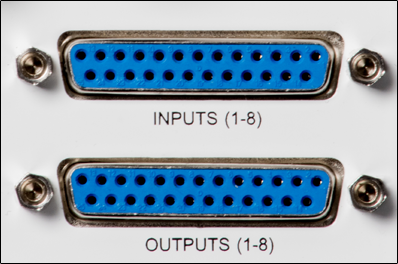

　　_CALYPSO 设计用于标准 500 系列机箱，在这种情况下，前面板上的 DB-25 连接器可用于将音频信号路由到机箱或从机箱路由。

　　DB-25 连接器也可用于将音频信号从舷外设备传送到外部设备！

　　用于IAC 召回等的便捷插件！

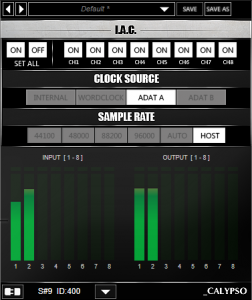

　　_CALYPSO 作为所有 ng500 单元都与 VST2/VST3/AAX/AU 插件集成。与 _TITAN 一起使用时，它允许管理 IAC 连接器，换句话说，它管理每个模块的输入源，要么是后 XLR “IN”插座，要么是 IAC 直接连接到 _CALYPSO。这为您提供了完全可调用的解决方案，可根据 DAW 会话以不同方式路由您的信号。有关更多信息，请参阅下面的示例部分！插件支持：

　　· 方便的计量，

　　· 全单元控制，

　　· IAC召回和管理！

　　· 基于DAW 会话的采样率选择

　　· 更多信息请参考说明书！

　　·

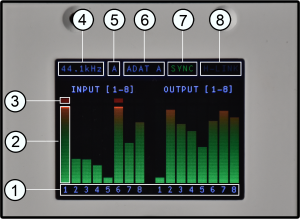

　　带测光的液晶屏！

　　Calypso LCD 屏幕将允许您查看所有配置选项并管理设备。

　　1) 通道数

　　2) 计量 – _CALYPSO 支持非常快速和准确的 PPM 计量

　　3) 剪辑指示器。

　　4) 当前活动的采样率。

　　5) 采样率配置

　　源6) 时钟源

　　7) 时钟同步状态

　　8) H-LINK – 指示 DAW 插件是否连接到此特定硬件实例。

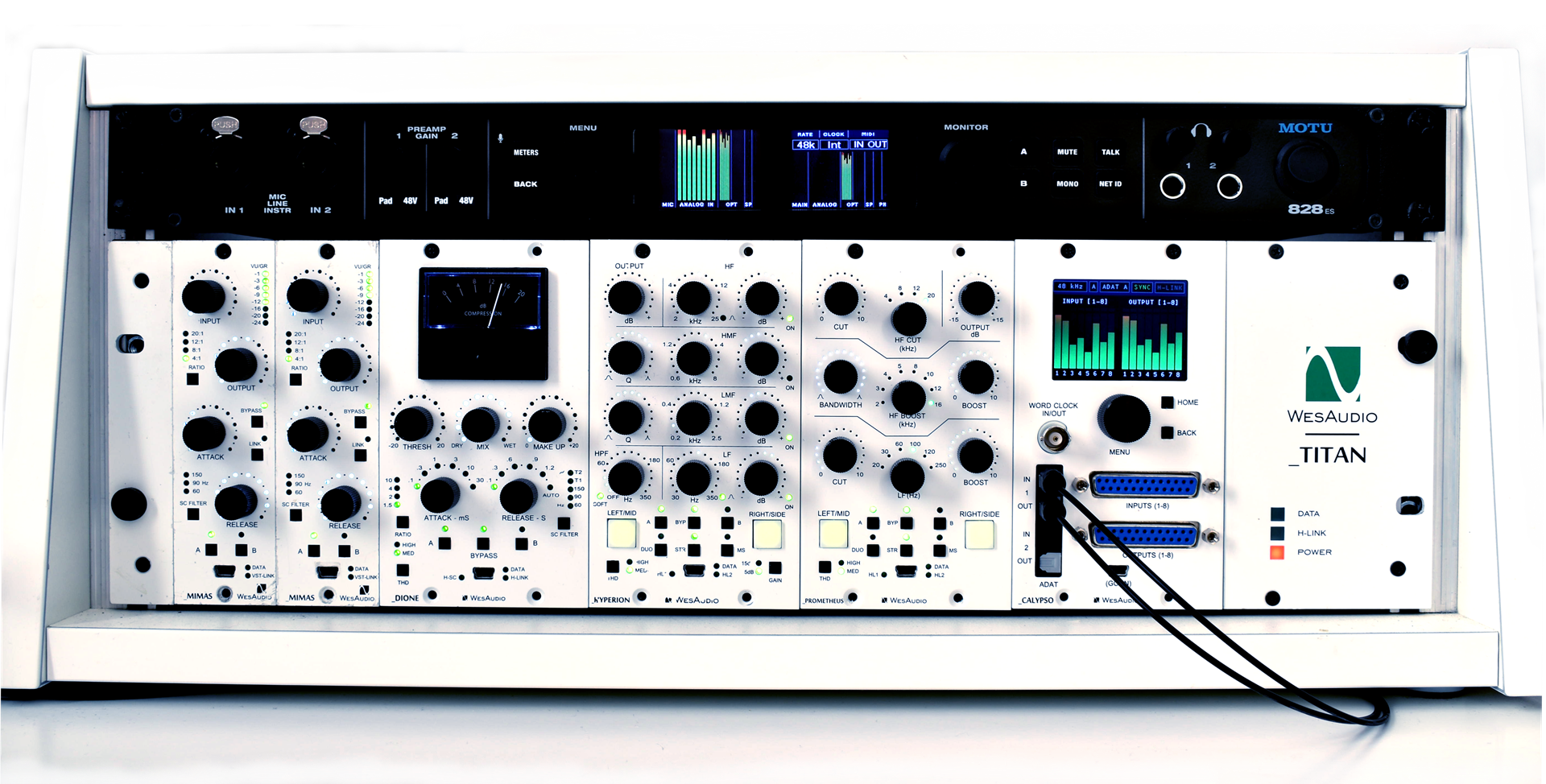

　　_CALYPSO 与 _TITAN 底盘一起使用，具有极其方便的连接性！

　　特点总结：

　　24 位转换

　　支持的采样率：44.1kHz、48kHz、88.2kHz(SMUX)、96kHz(SMUX)

　　抖动时钟

　　字时钟输入/输出通过IAC 连接器

　　与_TITAN完全集成（只需要ADAT 电缆将所有信号路由到和从机箱)

　　两个DB25 连接器允许与任何 500 系列机箱集成

　　两个转换器参考电平+8dBu/-10dBV

　　LCD 屏幕，带通道计量

　　规格：

　　功耗：每轨150mA

　　尺寸：76x133x158mm

　　保修期：2 年

　　输入（ADC）：

　　频率。响应– 20Hz-20kHzm +/- 0.1dB

　　THD+N（未加权）：-108dB (0.0004%)

　　动态范围（未加权）：116dB

　　增益设置：+4 dBu / –10 dBV（每个输入可选）

　　输入电平：（+4 dBu) +20 dBu

　　输入阻抗：10K Ohms

　　连接器类型：DB25/IAC

　　输出（DAC）：

　　频率。响应– 20Hz-20kHzm +/- 0.1dB

　　THD+N（未加权）：-105dB (0.0005%)

　　动态范围（未加权）：115dB

　　增益设置：+4 dBu / –10 dBV（每个输出可选）

　　输出电平：（+4 dBu) +20dBu

　　输出阻抗：100 欧姆

　　连接器类型：DB25/IAC

　　设置示例：

　　_TITAN 中的 _CALYPSO 允许我们使用方便的 IAC 调用通过 DAW 插件在不同的 setus 之间切换。由于可以通过多种方式探索和集成此功能，下面的示例可能会让您知道如何开始！

　　1) 录音和硬件插入混音模式设置

　　此设置非常适合任何重视在会话之间轻松切换的工作室。例如，录音会话正在进行中，但只有一天的一部分，无需任何设置更改（RECALL！）就可以重新开始不同的混音项目，这真的很方便！更多详情请参考下图：

　　2) 硬件插入模式和单元链接

　　这种特殊的设置允许在两种模式之间切换：

　　– 硬件插入模式，允许单独访问每个模块，

　　– 和单元链接。

　　这种模式很有用，例如，如果我们想在混音和母带项目之间切换，或者我们只是想在某些会话中使用链中的模块：

　　3) _CALYPSO 带外置外齿轮

　　我们可以使用IAC 连接器独立访问模块。然而，可能存在一种情况，我们希望将 _TITAN 内部的模块与一些外置设备连接起来，并且仍然使用 _CALYPSO I/O。要配置这种方法，需要注意两件重要的事情：

　　– _TITAN 机箱中的模块需要在链中排在（因为每个插槽的“OUT”通过 IAC 连接器与 _CALYPSO IN 通道硬连线），

　　– 信号必须是通过 _CALYPSO 前面板上的 DB-25 OUTPUT 连接器发送到舷外齿轮。
