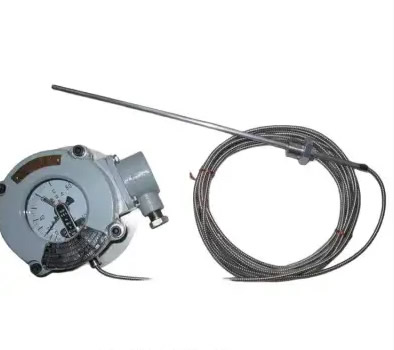

防爆仪表WTZd-286

　　详细信息:

　　产品名称:防爆电接点温度计

　　产品型号:WTZd-288/WTZd-287/WTZd-286

　　适用范围：

　　爆炸性气体混合物危险场所：1区、2区；

　　爆炸性气体混合物：ⅡA、ⅡB；

　　温度组别：T1～T6

　　技术参数:

　　环境温度：－20－55℃，相对温度小于95％，海拔高度小于2000米；

　　指示精度：1.5级；

　　时间常数：34秒；

　　铂热电阻精度等级：性能指标符合国际IEC751－83及国家ZBY301-85标准，

　　精度等级B级；

　　测量温度范围：-40∽500℃

　　铂热电阻激励电流5mA;

　　绝缘等级：F级

　　防爆等级： ExdⅡCT4-T6 Gb ExdⅡBT4

　　防护等级：IP55 IP54 IP45 IP44

　　型号说明:

　　WTZd-288 液体压力式防爆电接点双上限温度计

　　WTZd-287 液体压力式防爆电接点单上限温度计

　　WTZd-286 液体压力式防爆电接点上下限温度计

　　WTZd系列液体压力式防爆温度仪表

　　此系列液体压力式防爆温度仪表与WTZ系列液体压力式普通温度计工作原理相同，不同之处是WTZd仪表外壳采用轻质铝合金，把仪表内可能产生火花、电弧的电路与表壳外爆炸性气体混合物隔开，从而达到隔爆的目的。产品性能符合BG3836.1-2000《爆炸性气体环境用防爆电气设备***部分：通用要求》及GB3836.2-2000《爆炸性气体环境用防爆电气设备 第2部分：隔爆型电气设备"d"》的标准。

　　防爆标志为：ExdⅠ、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4、ExdⅡAT5、ExdⅡBT5、ExdⅡCT5、ExdⅡAT6、ExdⅡBT6、ExdⅡCT6。

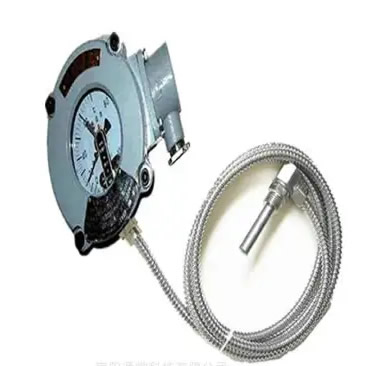

　　WTZd－288、WTZd－287、WTZd－286液体压力式电接点防爆温度仪表

　　电接点温度设置：

　　WTZd－288型温度计内部设有双上限1和2两个接点，指针为动接点，出厂时设定静接点1为80℃，接点2为90℃，当被测温度达到1点时，接点接通，用户可通过安装蜂鸣器和报警指示灯，以便提醒工作人员到现场处理。当温度升达到2点时，用户可通过安装中间继电器，控制接触器，切断电源，使电气设备停止运转，实现过温保护作用。用户还可根据所需控温范围，断开

　　电源后，打开表盖，拨动限位指针，重新设定1、2接点的位置。

　　WTZd－287型温度计内部设有一个电接点，出厂时固定静接点限值于90℃。若需调整报警温度，可先断开电源后，再打开表盖，拨动限位指针，使接点固定于所需温度。

　　WTZd－286温度计内部设有上、下限两个电接点，温度设定可根据用户要求进行设定。

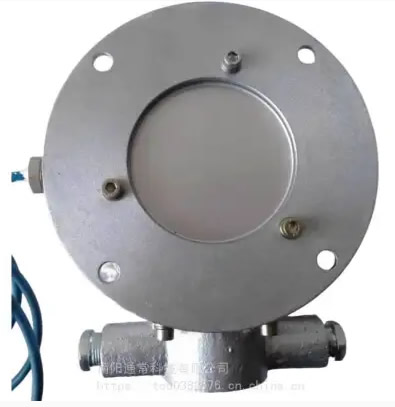

　　法兰式挂装尺寸如下图：
