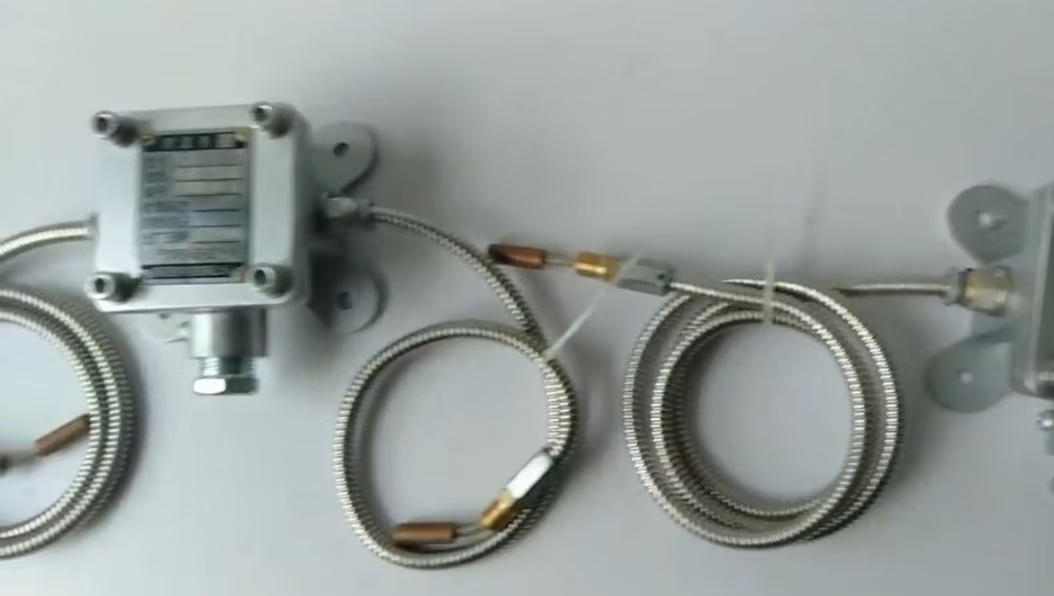

BWZG防爆仪表防爆温度传感器

　　●爆炸性气体混合物危险场所：1区，2区；

　　●爆炸性气体混合物危险场所:ⅡA，ⅡB；

　　●温度级别：T1～T4；

　　●爆炸性粉尘混合物危险场所：10区，11区；

　　●温度级别：T11～T13；

　　WZG/BWZG/WZGJ/WZG-F系列测温装置是专为测量轴承温度(也可测量固体、液体、气体温度)的温度传感器，其测量元件为Ptl00铂热电阻，配置恰当的测温仪表后， 可监测轴承温度并可实现报警和控制．

　　型号含义

　　B -- 防爆型

　　W -- 温度仪表

　　Z -- 热电阻

　　G -- 双探头测温 -XX -- 探头序号 （注：双支铂热电阻在型号前加2，三线制在代号后加/3）

　　传感器的防爆标志，代号含义如下：

　　Ex -- 代表防爆标志

　　d -- 隔爆型

　　II(I) -- 电气设备类别(II-厂用、I-矿用)

　　B -- 电气设备级别

　　T4 -- 温度组别

　　本传感器的感温装置主要用于测量中大型防爆电机的轴承温度，也可用于测量其它温度。

　　工作条件

　　大气压力为86KPa～106KPa的环境中。

　　环境空气温度-20～+40oC。

　　空气相对湿度 95%（+25oC时）。

　　传感器连续工作（S1）。

　　无剧烈冲击和振动的地方。

　　外壳材质为铸铁或铸钢制成，ExdI为铸钢，ExdIIBT4、ExdIICT4可用HT250及以下铸铁或铝合金制成（铝合金含镁量不大于6%）。

　　结构原理

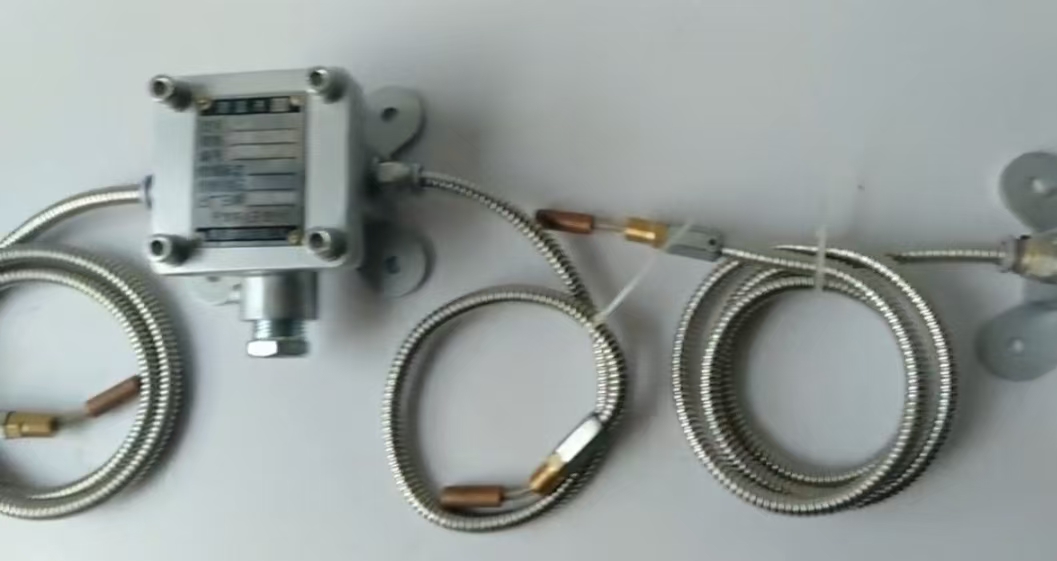

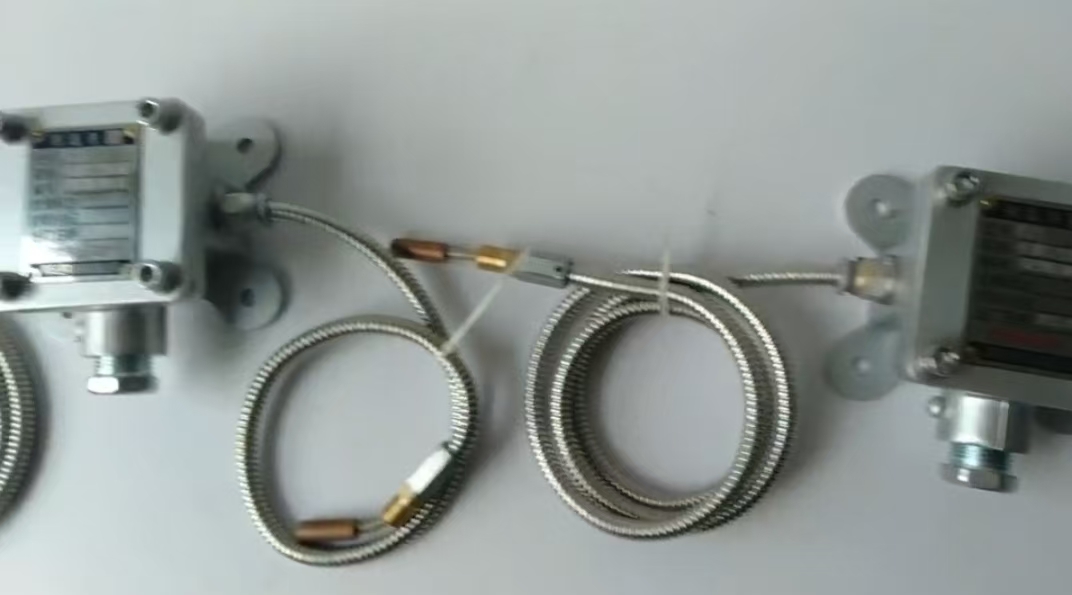

　　传感器由探头及接线盒两部分组成，探头装置由铂热电阻、感温元件及外部由铜管保护并密封，另外有一个安装螺栓及接线盒组成，其接线盒由壳体、接线盒盖、二个接线口（一进一出），由压紧螺母、密封圈等元件组成，其结构均符合 GB3836.2-2000防爆性能要求。

　　传感器是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。传感器的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上。当被测介质中有温度梯度存在时，所测得的温度是感温元件艘所在范围内介质中的平均温度、即测介质局部平均温度。

　　技术参数

　　产品的基本参数：电压5V、电流5MA

　　名称：传感器 型号：BWZG测量范围（oC）：0～200 分度号：Pt100 绝缘等级：F 时间常数(S)：<10

　　外形尺寸：长 X 宽 X 高（120 X 90 X 61.5）

　　Φ-2 Φ6、Φ8、Φ10、Φ12、Φ15

　　L1 （40～150）

　　L2 （40～350）

　　传感器可与相关温度仪表配套使用，在现场显示温度或远传控制温度。
