1 PZ系列交流检测仪表

1.1  概述
安科瑞PZ96-E3(4)/M数显多功能仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

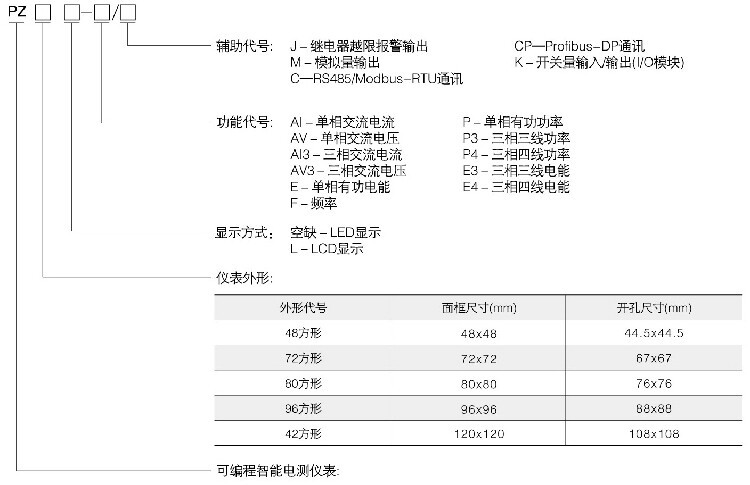

1.2 型号说明

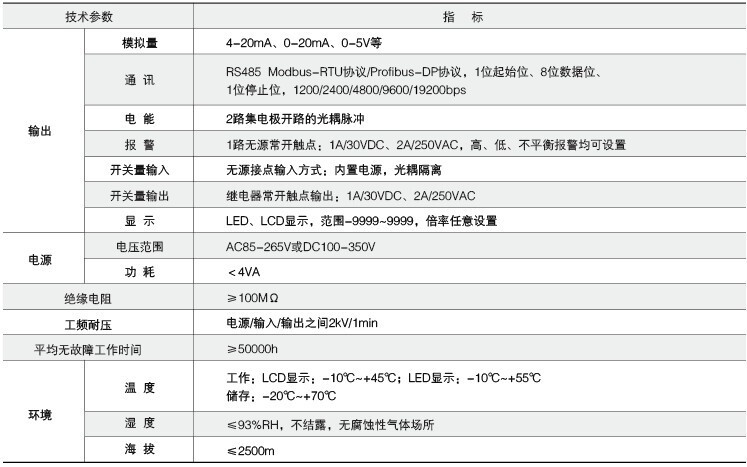

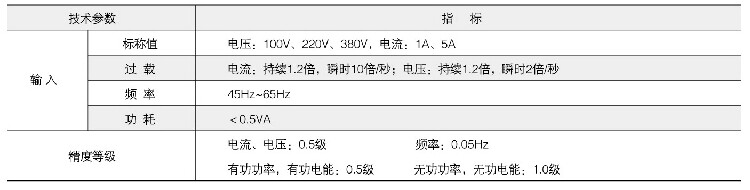

1.3 技术指标

1.4 产品规格
1.4.1  48型产品规格

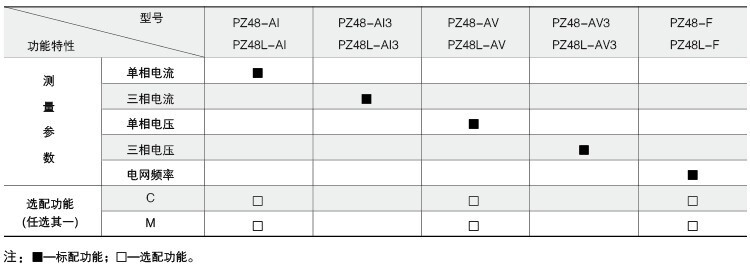

●功能一览表

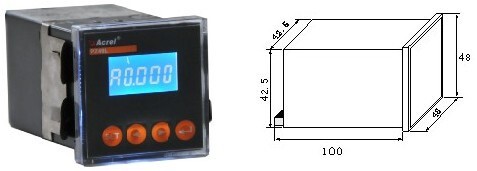

●外形及尺寸(mm)

1.4.2  72型产品规格

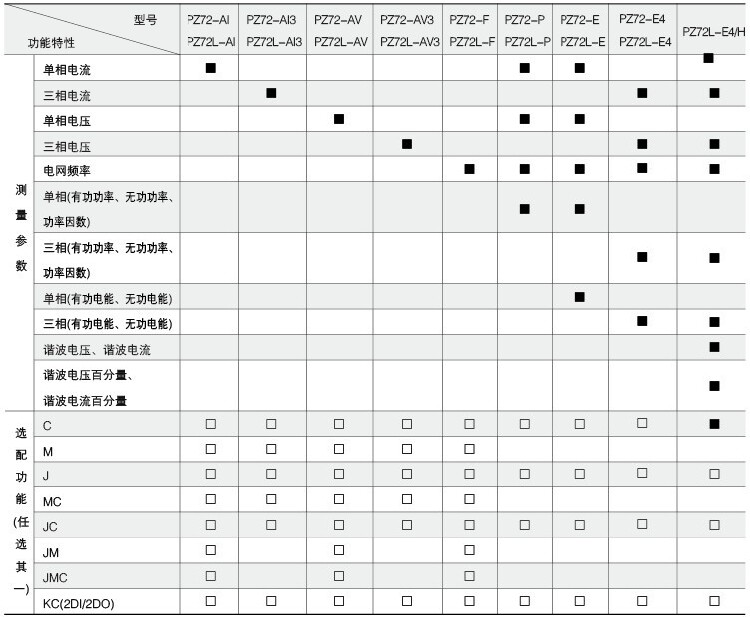

   ●功能一览表

注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
        2、PZ72(L)-E3(4)多可带2路M(模拟量)；
        3、PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；
        4、PZ72(L)-E3(4)具备一路有功电能脉冲信号输出端口。

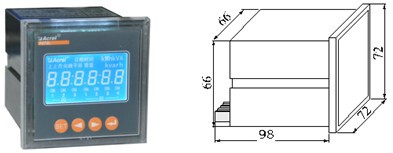

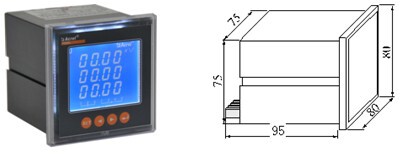

        ●外形及尺寸(mm)

1.4.3  80型产品规格

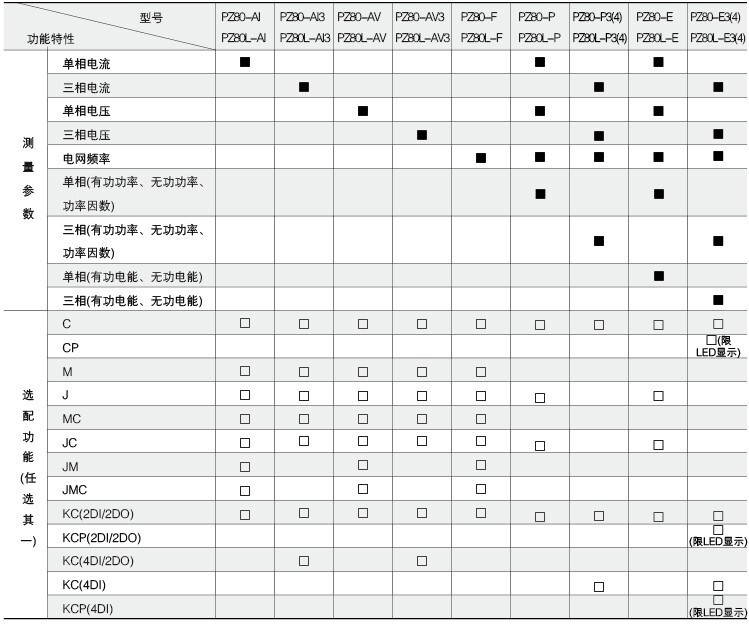

   ●功能一览表

注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；
3、PZ80(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口；
4、PZ80(L)-AI3、3多可带3路模拟量输出。

●外形及尺寸(mm)

1.4.4  96型产品规格

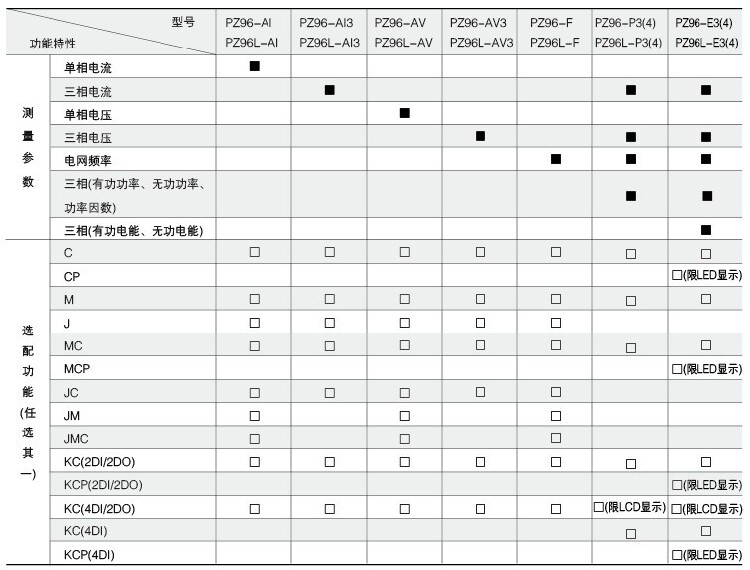

   ●功能一览表

注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ96(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；
3ンPZ96(L)-AI、AI3、、3、F多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)多可带2路模拟量输出。

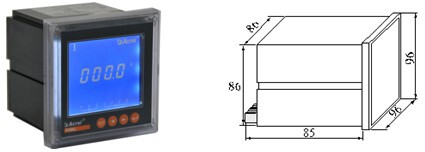

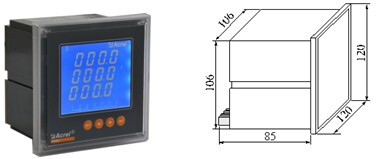

●外形及尺寸(mm)

1.4.5  42型产品规格

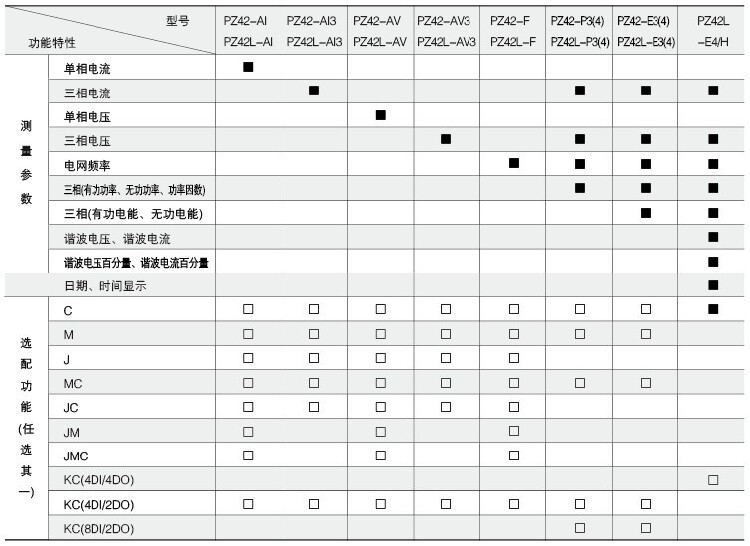

  ●功能一览表

注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ42(L)-AI、AI3、、3、F多可带3路模拟量输出，PZ42(L)-P3(4)、E3(4)多可带4路模拟量输出；
3、PZ42L-E4/H多可带2路RS485通讯接口，一路Modbus-RTU协议，另一路可设置。

●外形及尺寸(mm)

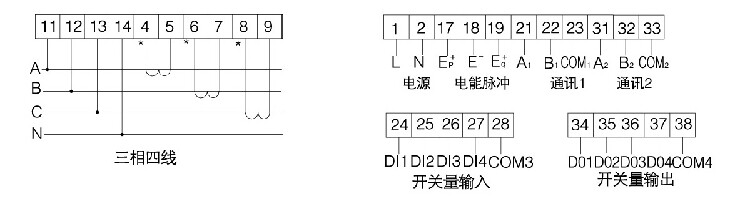

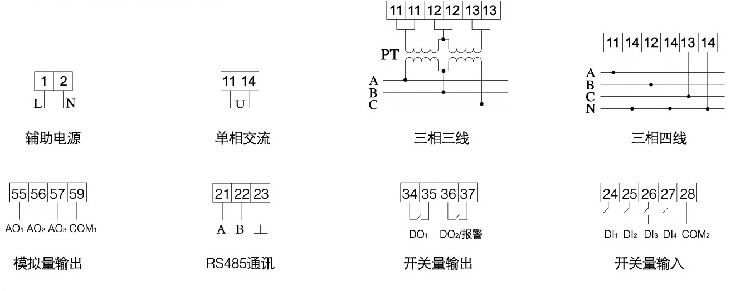

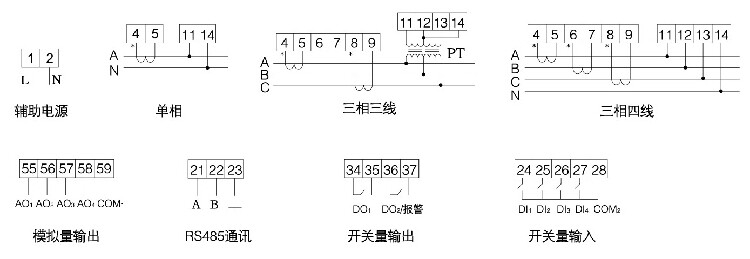

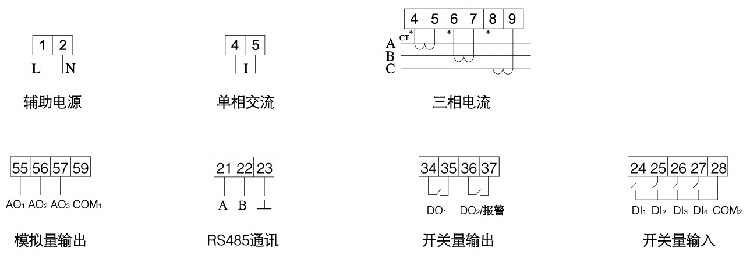

1.5 接线端子
●电流表

●电压表（频率表同单相电压表）



   ●功率表

?1?71?1?778?1?71?1?775

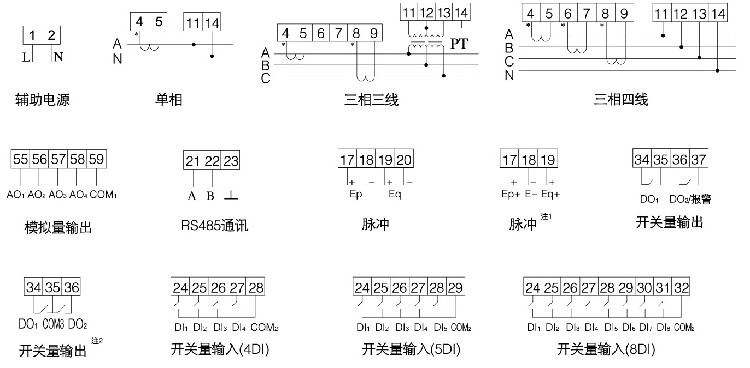

 ● 电能表

注1：适用于单相电能表及开关量为8DI/2DO的场合；
注2：适用于选配8DI/2DO的场合。

●PZ42L-E4/H
