安科瑞PZ80-AV3面板式三相电压表 开关柜装智能数显电压表

　　1 PZ系列交流检测仪表

　　1.1 概述

　　 安科瑞PZ96-AI3智能三相数显电流表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

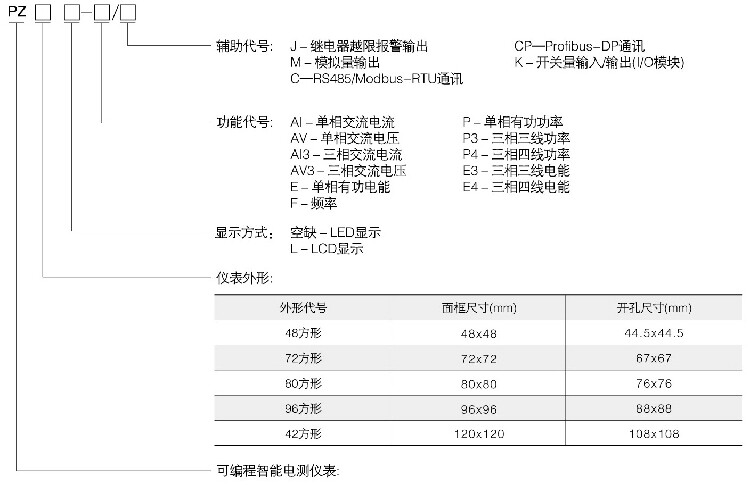

　　1.2 型号说明

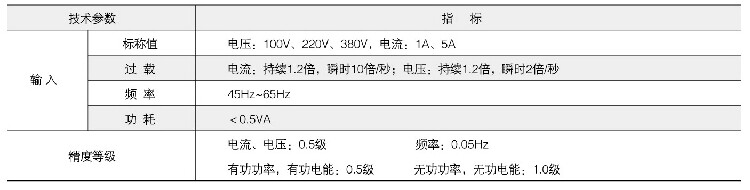

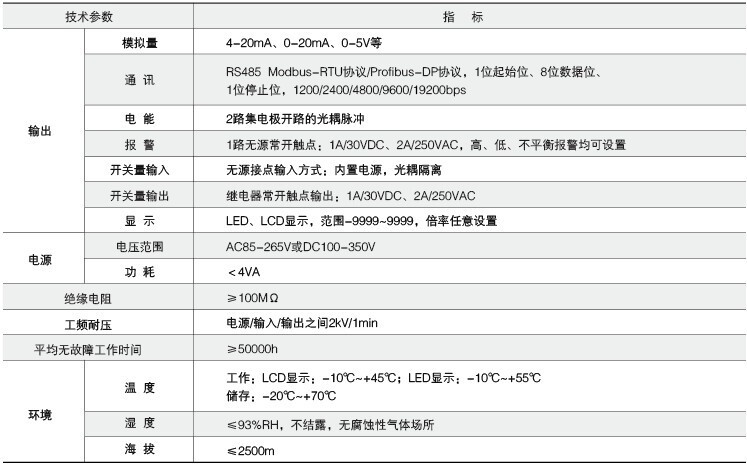

　　1.3 技术指标

　　1.4 产品规格

　　1.4.1 48型产品规格

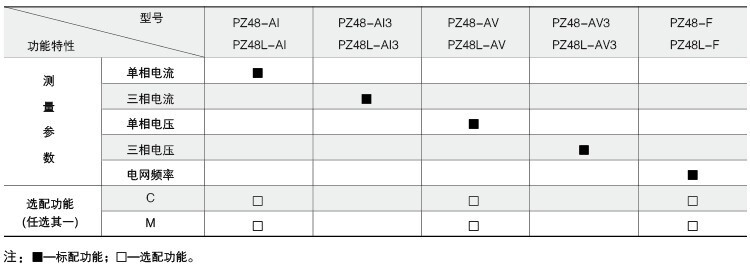

　　●功能一览表

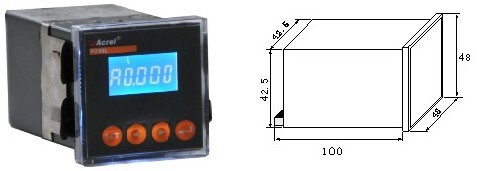

　　●外形及尺寸(mm)

　　1.4.2 72型产品规格

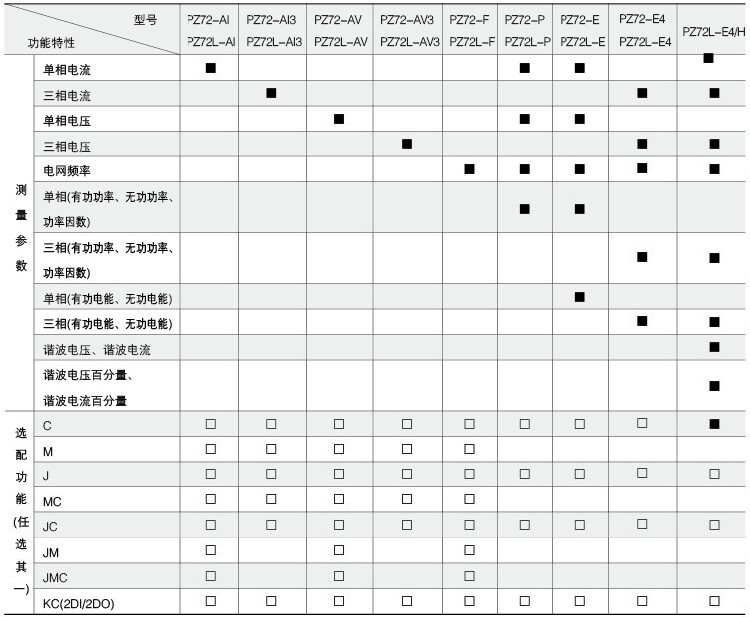

　　●功能一览表

　　注：

　　1、J(继电器越限报警输出)与第二路开关量输出复用；

　　2、PZ72(L)-E3(4)多可带2路M(模拟量)；

　　3、PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；

　　4、PZ72(L)-E3(4)具备一路有功电能脉冲信号输出端口。

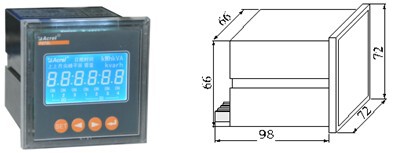

　　●外形及尺寸(mm)

　　1.4.3 80型产品规格

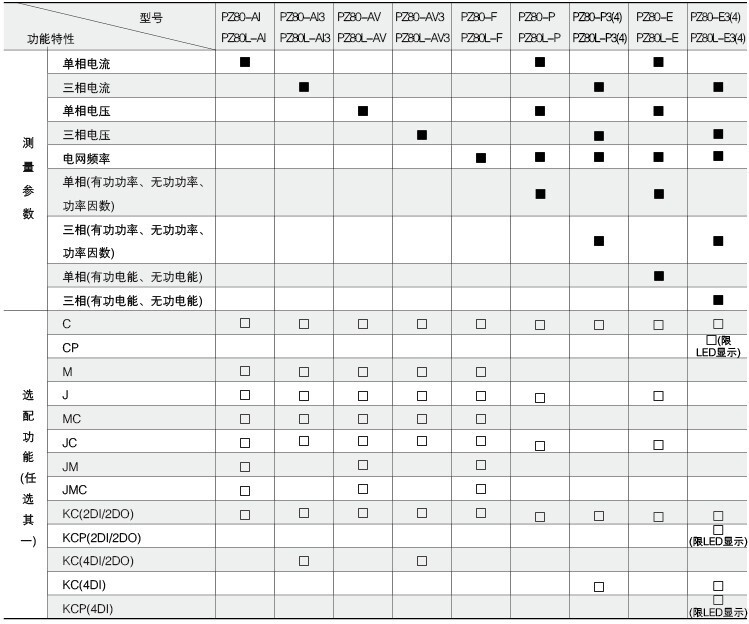

　　●功能一览表

　　注：

　　1、J(继电器越限报警输出)与第二路开关量输出复用；

　　2、PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；

　　3、PZ80(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口；

　　4、PZ80(L)-AI3、AV3多可带3路模拟量输出。

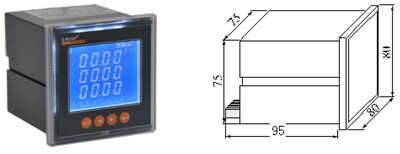

　　●外形及尺寸(mm)

　　1.4.4 96型产品规格

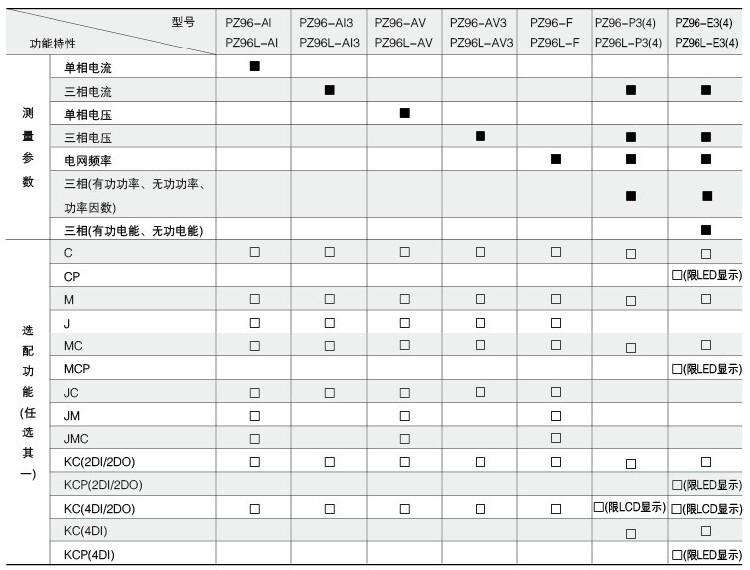

　　●功能一览表

　　注：

　　1、J(继电器越限报警输出)与第二路开关量输出复用；

　　2、PZ96(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；

　　3、PZ96(L)-AI、AI3、AV、AV3、F多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)多可带2路模拟量输出。

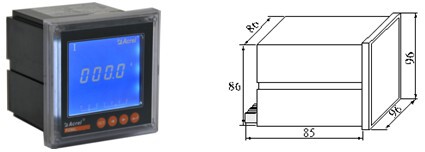

　　●外形及尺寸(mm)

　　1.4.5 42型产品规格

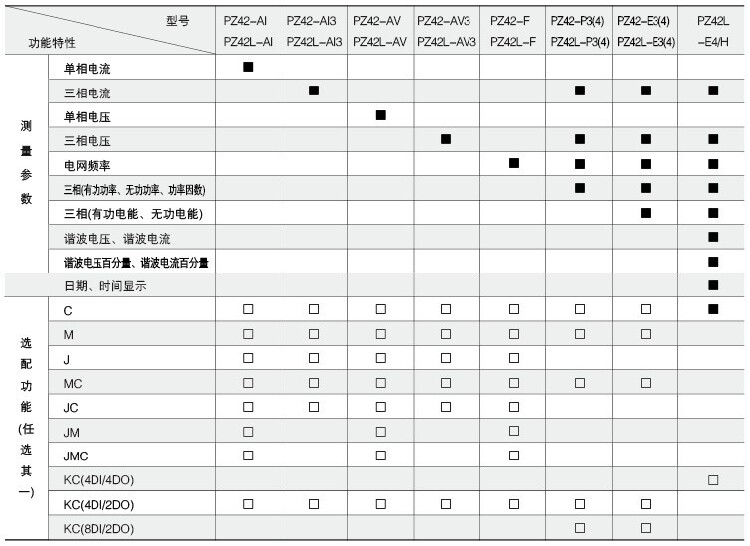

　　●功能一览表

　　注：

　　1、J(继电器越限报警输出)与第二路开关量输出复用；

　　2、PZ42(L)-AI、AI3、AV、AV3、F多可带3路模拟量输出，PZ42(L)-P3(4)、E3(4)多可带4路模拟量输出；

　　3、PZ42L-E4/H多可带2路RS485通讯接口，一路Modbus-RTU协议，另一路可设置。

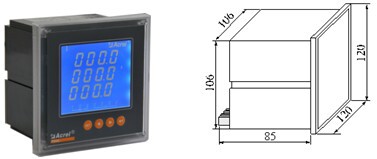

　　●外形及尺寸(mm)

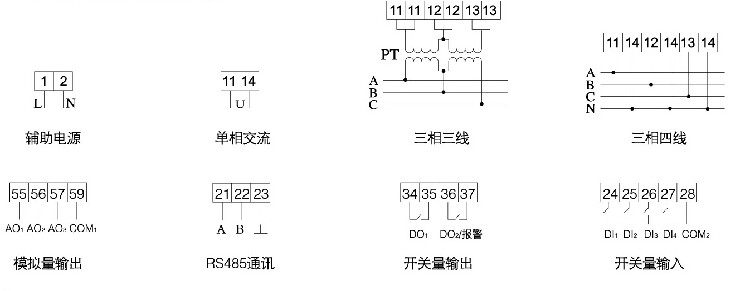

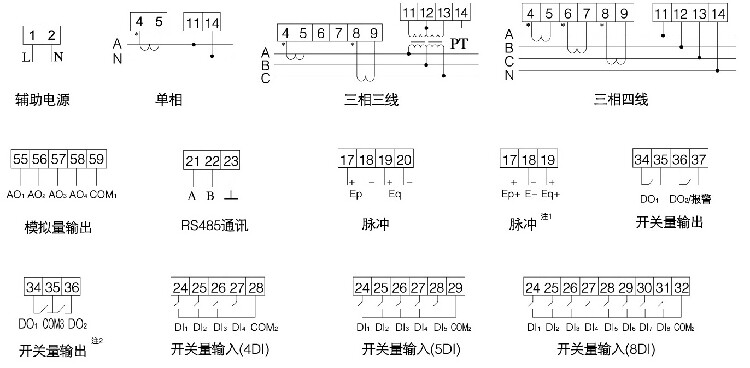

　　1.5 接线端子

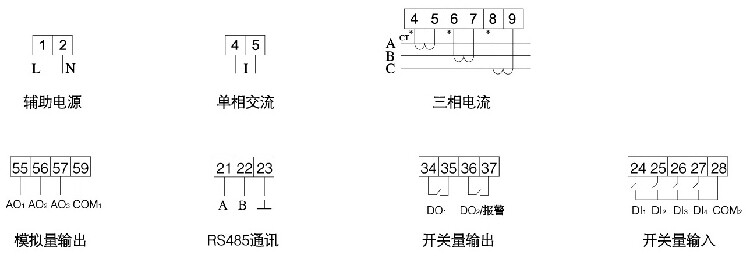

　　 ●电流表

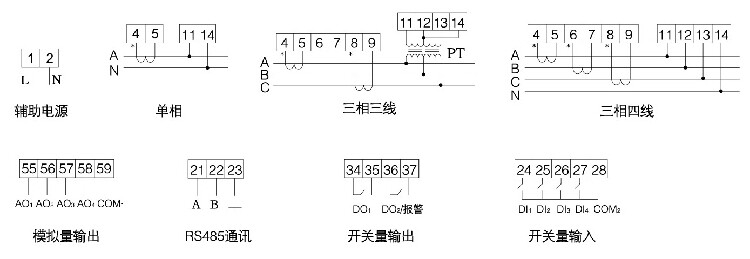

　　●电压表（频率表同单相电压表）

　　●功率表

　　??

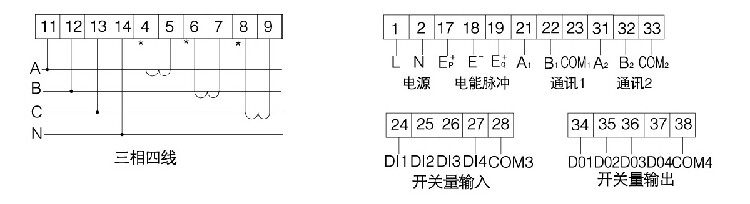

　　● 电能表

　　注1：适用于单相电能表及开关量为8DI/2DO的场合；

　　注2：适用于选配8DI/2DO的场合。

　　●PZ42L-E4/H

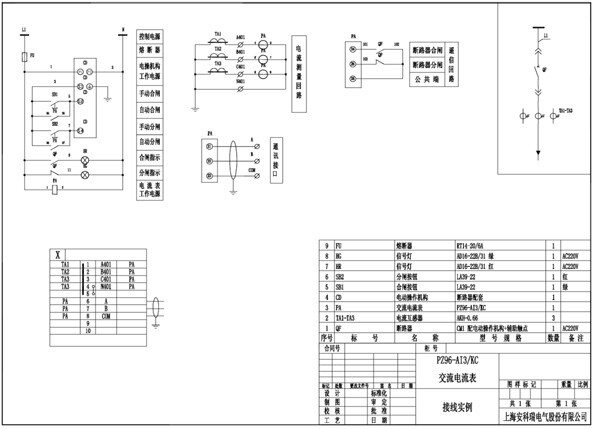

　　1.6 应用方案
