安科瑞ACR220EL-D16TE4智能电力监控仪表项目改造节约成本
1. 概述
ACR系列外置罗氏线圈网络多功能电力仪表适用于冶炼、钢铁、电焊、半导体等高能耗行业的节能改造工
程。也适用于分布式光伏并网柜的功率监测、电力需求侧管理等应用。具有无需拆一次母线、接线简单方便、施
工安全，为用户节约改造成本、提高效率等特点。它集成全部电力参数的测量(如单相或者三相的电流、电压、
有功功率、无功功率、视在功率、频率、功率因数)以及全面的电能监测和考核管理。同时它具有多种外围接口
功能可供用户选择：带有RS485通讯接口，采用MODBUS-RTU协议可满足通讯联网管理的需要，可选配的
Profibus协议适合高速的通信要求；4-20mA的模拟量输出可与任意测量的电参量相对应，满足DCS等接口要求；
带开关量输入和继电器输出可实现断路器开关的“遥信”和“”的功能，采用高亮度LCD显示界面，通过面板按
键来实现参数设置和控制，非常适合于实时电力监控系统。

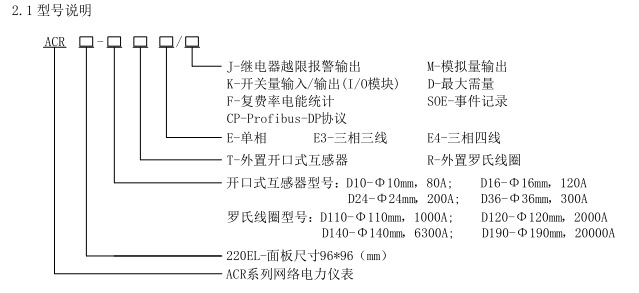

2. 产品规格

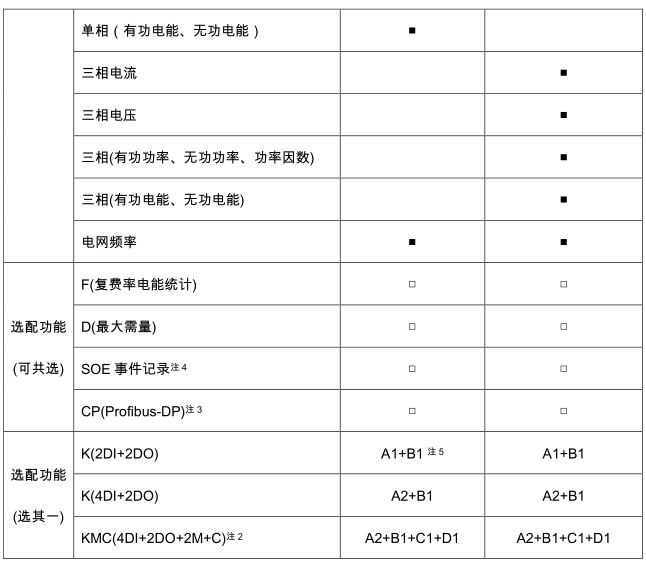

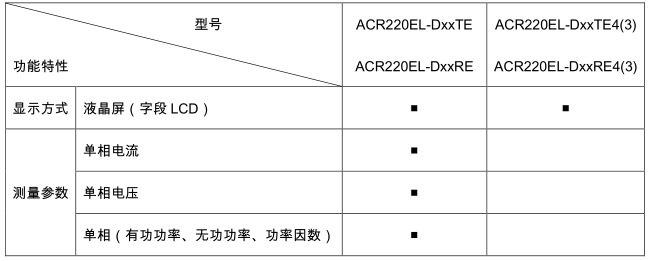

2.2 产品规格
注：
1、“■”为标配功能，“□”为选配功能，以上仪表标配 1 路 RS485 通讯；
2、选配功能 KC（4DI2DO+2M+C）中+C 表示：2 路 RS485 通讯（标配 1 路 RS485 通讯，选择+C 表示增加 1
路 RS485 通讯，并具备 2 路脉冲信号输出端口）；
3、Profibus 和 RS485 通讯不可同时选择；
4、选配事件记录功能时，必需配置 DI 或 DO 功能；
5、选配功能中的 A1/B1/C1/D1 等对应 2.3 的辅助接线方式
