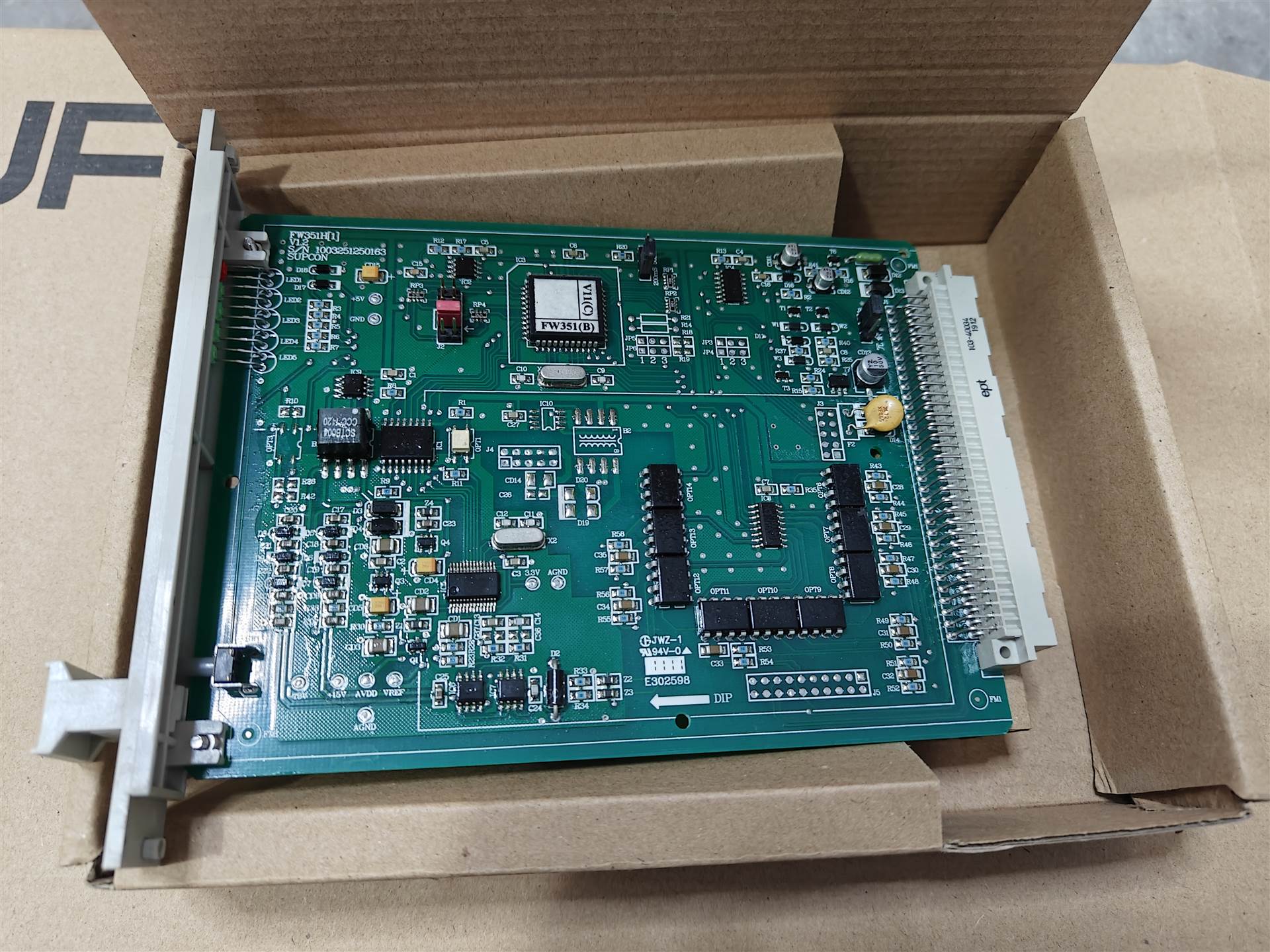

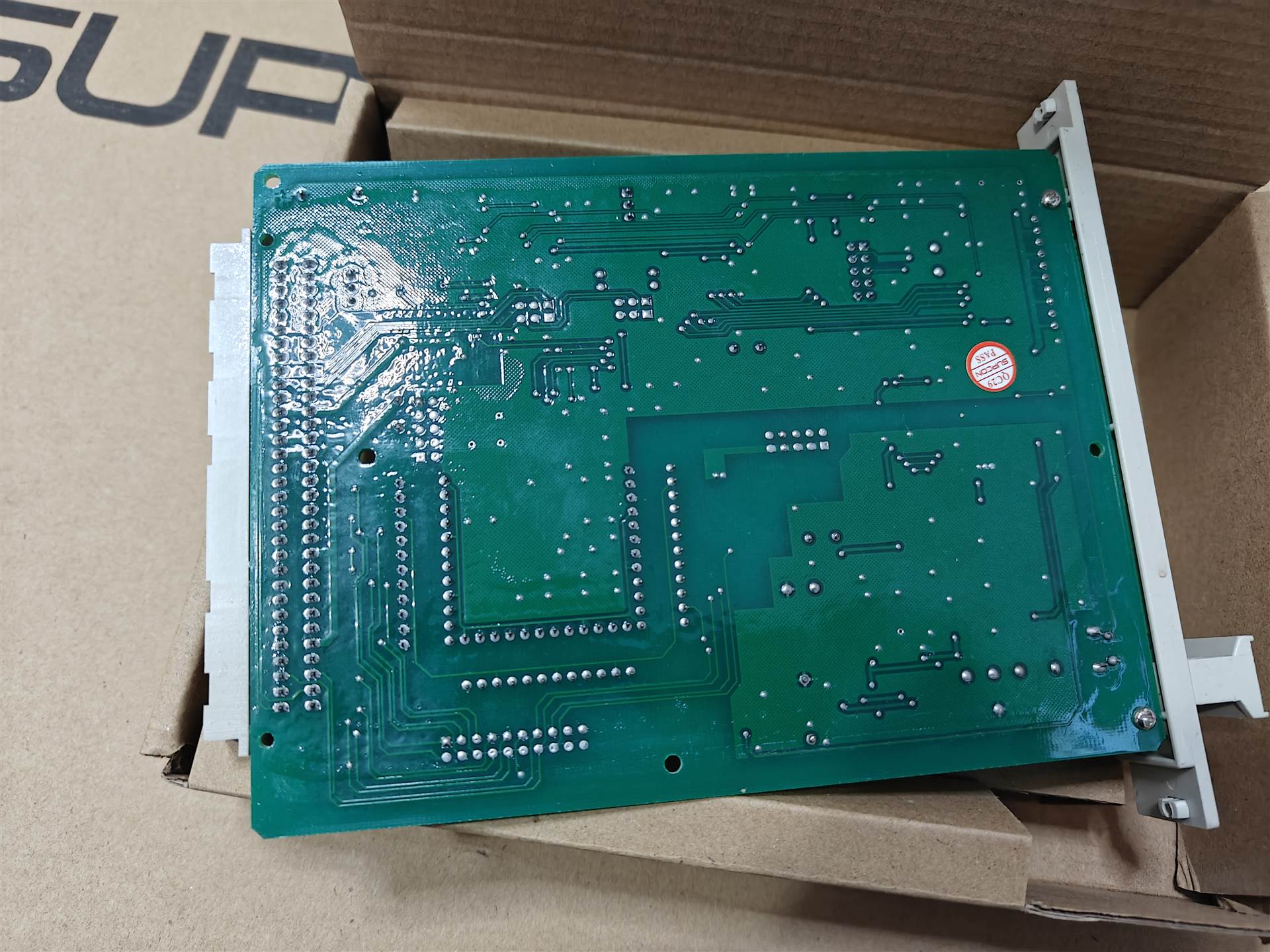

浙大中控ECS-100系统卡件FW351B 8路标准信号输入卡

　　1.8路标准信号输入卡基本说明

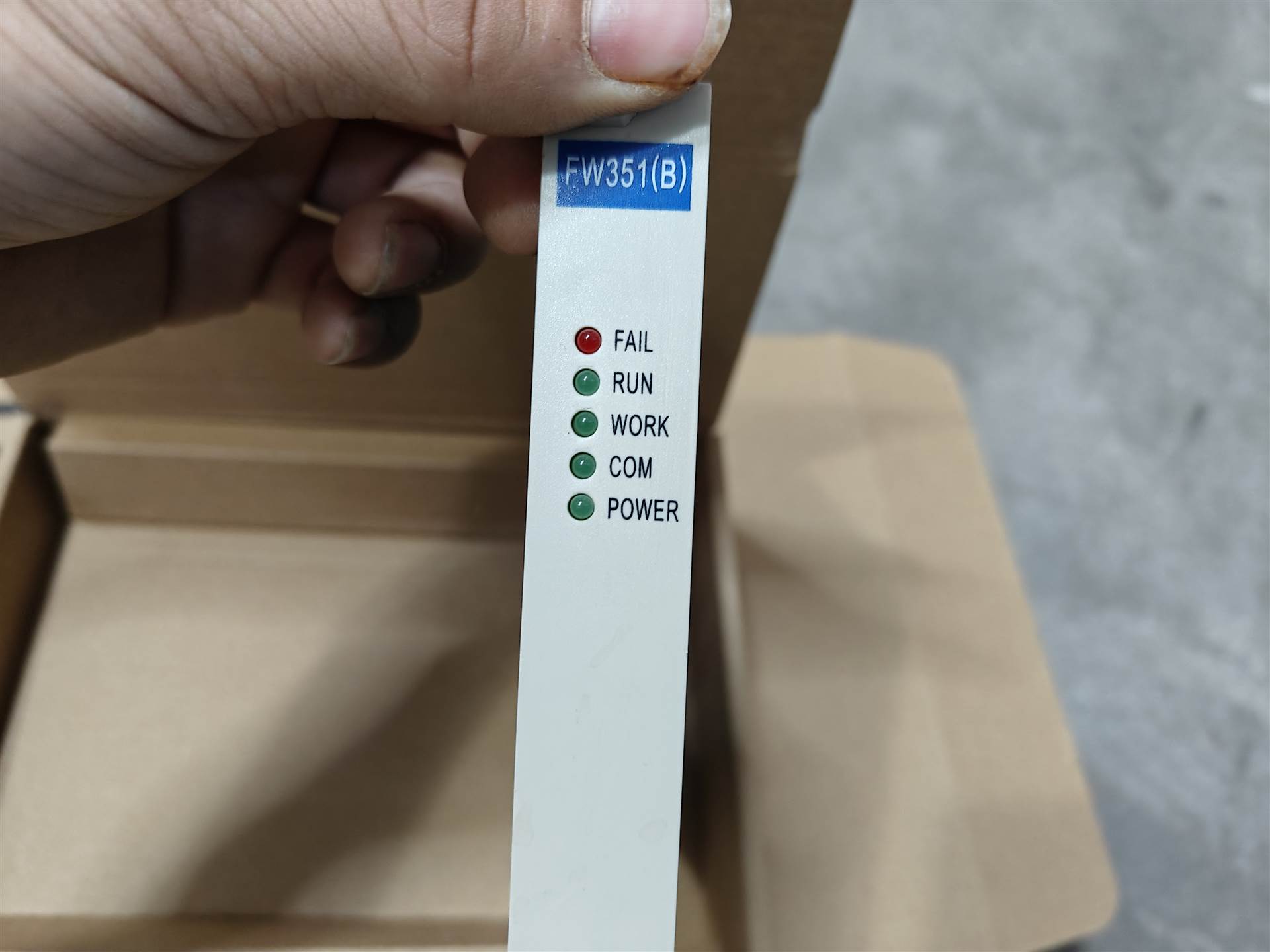

　　FW351（B）标准信号输入卡为8路点点隔离的标准电压、电流信号输入卡，该卡件可调理的信号有标准II、III型电压信号和标准II、III型电流信号。卡件各采样通道之间采用了点点隔离的技术。卡件可按1：1冗余配置使用。 在采样III型信号时，FW351（B）具有断线检测功能，一旦检测到某一路断线，即上送当路的“断线”标志位。 卡件的前端面板有一组面板指示灯和一个按钮开关。指示灯用于指示卡件的工作状态；按钮开关用于卡件的热插拔，在插拔卡件前，先按住此按钮。卡件后端接有64脚的欧式插针，用于卡件的供电、与数据转发卡的数据交换以及模拟信号的输入等。 通过配套相应的端子板和配电模块，FW351（B）卡件具有对外配电功能，能提供点点隔离的配电电压。在提供配电功能的情况下，每一路通道均具有独立的输出短路保护功能。

　　2.8路标准信号输入卡接口特性

　　FW351（B）卡件本身只接受电压信号，电流->电压转换是通过端子板上的一个250Ω精密电阻完成。 在处理电流信号时，现场变送器的电流信号先经过滤波处理，再经过250Ω精密电阻转换为电压信号后送到FW351（B）卡做采样处理。在处理电压信号时，不经过250Ω精密电阻，变送器的电压信号直接送给FW351（B）卡件做采样处理。 电压信号进入卡件后经通道开关电路、运算放大等处理后即送给A/D转换器进行采样，CPU定期对通道开关电路进行控制切换，以进行多通道的循环采样。A/D转换器和CPU之间的接口采用光电隔离技术处理，这样可以确保现场侧和控制侧的隔离。 当现场信号源需要控制系统提供配电电源时，须在端子板上配置相应的配电模

　　.配套端子板

　　FW351（B）

　　标准信号输入卡在使用时必须与对应的端子板配合使用，端子板提供接线通道以及信号前级抗扰动处理。具体情况请参照对应端子板的详细介绍。选配标准如下：

　　7.性能指标

　　8.工程应用说明

　　8.1应用注意事项 当FW351（B）卡处于上电状态时，若需对其对应的DB25线进行插拔操作，应先将FW351（B）卡从机笼中拔出（确保其未带电），完成对应DB25线的插拔操作后，再将卡件插回机笼。

　　8.2举例 FW351（B）卡既可用于测量标准电压信号，也可用于测量标准电流信号。在工程应用中，对应不同的信号类型，有两处地方需要进行正确设置。分别为：工程组态时，在I/O通道参数设置中需要选择正确的信号类型和相匹配的端子板。 例如：现场仪表为变送器，该变送器自带电源，输出标准III型电流信号，卡件采用冗余工作方式。在工程应用中就应选用一块型号为TB351-IRU的端子板与此冗余卡件相匹配，I/O卡件组态时选中冗余工作方式，I/O点参数组态时选择信号类型为“电流（4~20）mA”。此外，卡件的JP1跳线跳“冗余”模式。

　　9.卡件故障分析处理
