? ? RS-232/RS485通讯功能电子秤：通常与电脑称重管理系统或PLC人机介面相连接，实时将重量数据传输给系统，并可以达到双向通讯功能，如“去皮，清零，列印”等指令动作都可以在称重系统上一键指令操作，轻松方便。不锈钢地磅适用于制药厂、化工厂、食品厂的原料车称重，咱们可以把车推到地磅上门去进行去皮，等地磅稳定值再往里面加原料得出称重结果。

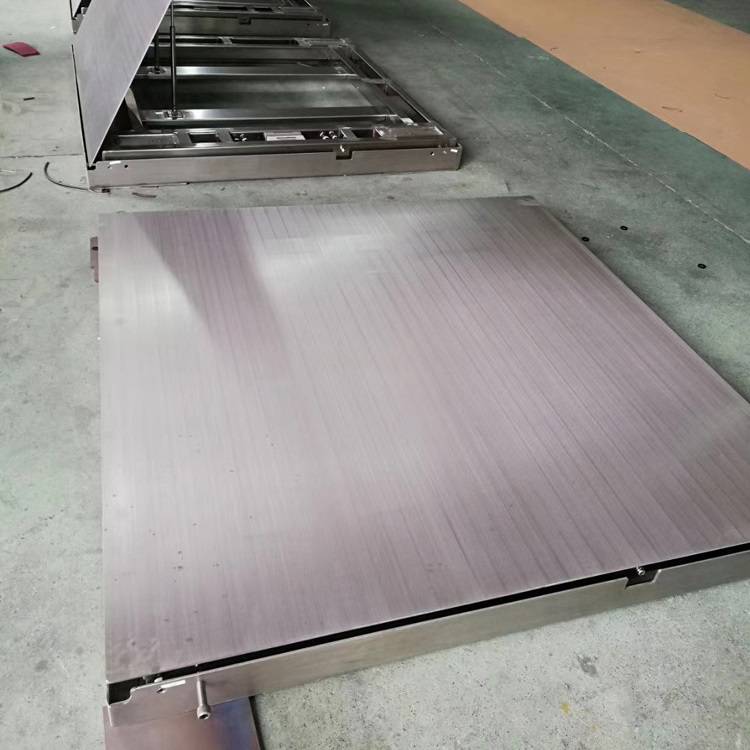

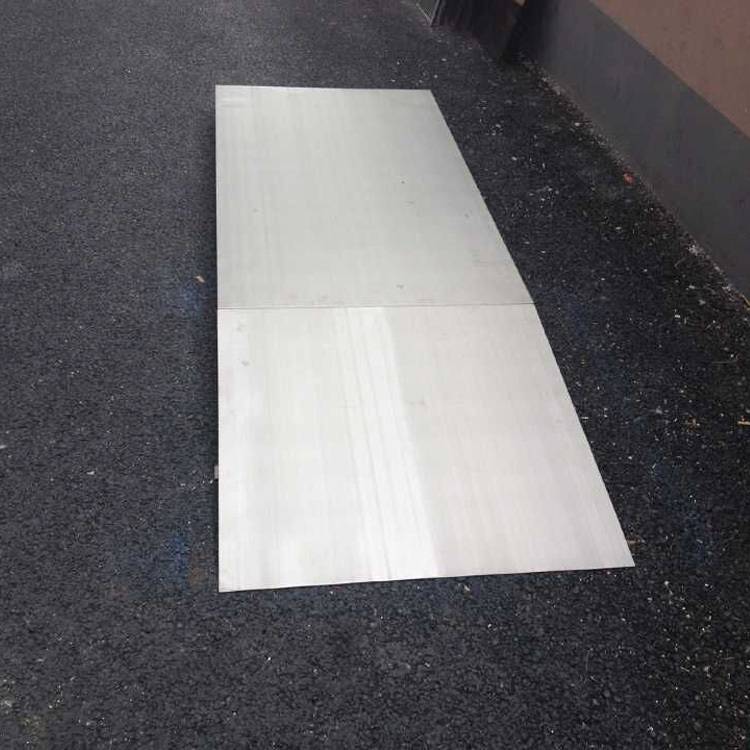

一、不锈钢地磅参数：

? ? 1、斜坡尺寸：1.0x0.6米、1.0x0.9米、1.2x0.6米、1.2x0.9、1.5x0.6米、1.5x0.9米。

? ? 2、传感器：QSB不锈钢传感器，4只。

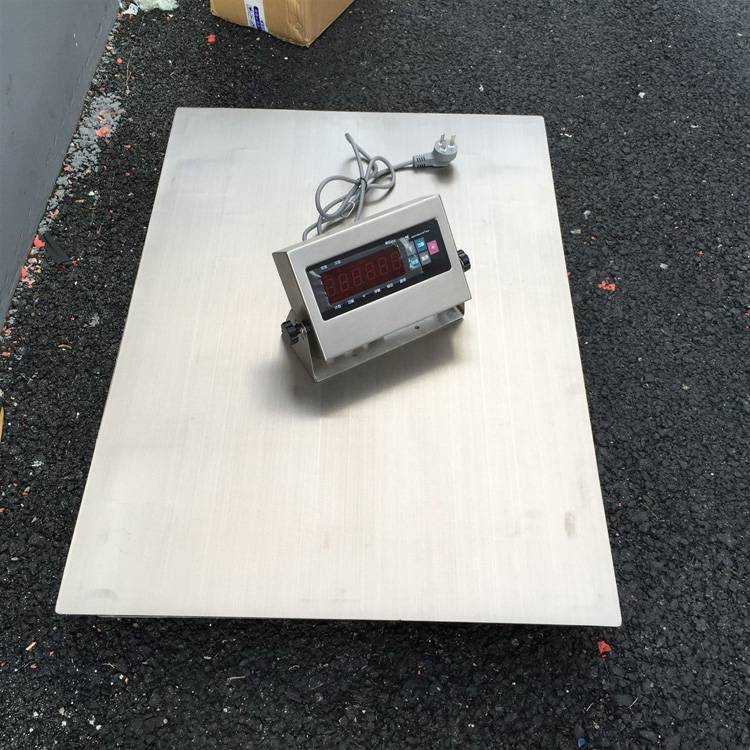

? ? 3、仪表：带打印仪表。

? ? 4、台面厚度：4mm、5mm。

二、不锈钢地磅行业使用解说：

? ? 水产行业：防水，不会生锈影响称重精度。

? ? 食品厂：干净，304不锈钢地磅油污等污垢易清洁。

? ? 化工厂：防腐蚀，避免化工原料腐蚀地磅秤，减少使用寿命。

? ? 制药厂：干净，制药厂需要很干净的生产药业，所以必须保证干净。

三、性能参数：

? ? 用环境温度/-10℃~+40℃；

? ? 相对温度/≤85%；

? ? 输出电压/220VAC±10%；

? ? 电源频率/50HZ±2%；

? ? 输出纹波电压/

? ? 高输出电压/Uo=9V；

? ? 大输出电流/Io=400mA；

? ? 允许外部分布电容/Co=1uf；

? ? 允许外部分布电感/Lo=0.02mH。

? ? 防水台称适用场合：

? ? 适用于物流、食品、农贸市场、塑胶、水产、普通化工等行业对30KG-500KG物品测量。

? ? 适用于具有防潮、一般防腐等要求的使用环境。

四、串行口通讯格式（RS232、RS485）

? ? （仪表地址Adr：在仪表的参数中设定Adr，范围：00-95）

? ? 数据形式：10位（bit）-----1bit开始位、8bit数据位、1bit停止位。

? ? 1．当Adr＝00时：串行口以连续方式发送数据，格式如下（均为ASCII）：=，X1，X2，X3，X4，X5，X6，符号重量先发低位，后发高位。当重量为正时，符号为空格；当重量为负时，符号为“－”。

? ? 例如：重量为123.45kg仪表发送：=54.321=54.321=54.321……

? ? 重量为12345kg仪表发送：=543210=543210=543210……

? ? 重量为－123.45kg仪表发送：=54.321－=54.321－=54.321－……

? ? 2．当Adr＝01---95时：串行口以应答方式发送数据，格式如下：

? ? STX，n，N，X1，X2，X3，X4，X5，X6，SA，BCC，CR

? ? 其中：STX=02H

? ? n为一16进制数，表示仪表地址。发送时位置1

? ? （例如1＃地址Adr=01时，n=81H;Adr=02时，n=82H）。

? ? N=4EH

? ? X1---X6为重量数据，X1是数据低位，X6是数据高位。6位数据中包含小数点及符号位。

? ? SA=0100ABCD

? ? 前四位固定为0100，后四位中：A=1称量溢出；B=1净重；C=1称量稳定；D=1零位。

? ? BCC为检验和，若BCC=02H或0DH时，则加1，为03H或0EH。

? ? 即：n，N，X1，X2，X3，X4，X5，X6，SA相加

? ? CR=0DH

? ? 读命令格式：STX，R，D，S，n，BCC，CR

? ? 其中：STX=02H

? ? R=52H

? ? D=44H

? ? S=53H

? ? n为一16进制数，表示仪表地址。

? ? BCC为检验和，即：R，D，S，n相加

? ? CR=0DH

? ? 例如：1、仪表地址=5，皮重=0kg，毛重=123.45kg，称量已稳定

? ? 上位机发送命令：

? ? STX，R，D，S，n，BCC，CR

? ? 02H，52H，44H，53H，85H，6EH，0DH

? ? 地址为5的仪表收到命令后发送：

? ? STX，n，N，X1，X2，X3，X4，X5，X6，SA，BCC，CR

? ? 02H，85H，4EH，35H，34H，2EH，33H，32H，31H，42H，42H，0DH

? ? 2、仪表地址=8，皮重=20kg，毛重=12345kg，净重=12325kg，称量已稳定

? ? 上位机发送命令：

? ? STX，R，D，S，n，BCC，CR

? ? 02H，52H，44H，53H，88H，71H，0DH

? ? 地址为8的仪表收到命令后发送：

? ? STX，n，N，X1，X2，X3，X4，X5，X6，SA，BCC，CR

? ? 02H，88H，4EH，35H，32H，33H，32H，31H，30H，46H，49H，0DH
