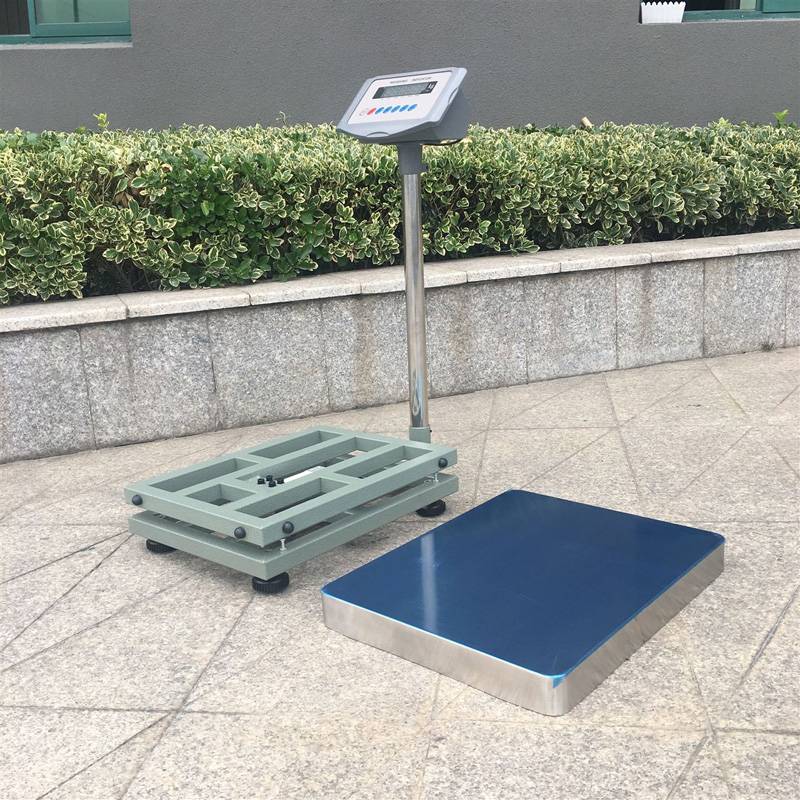

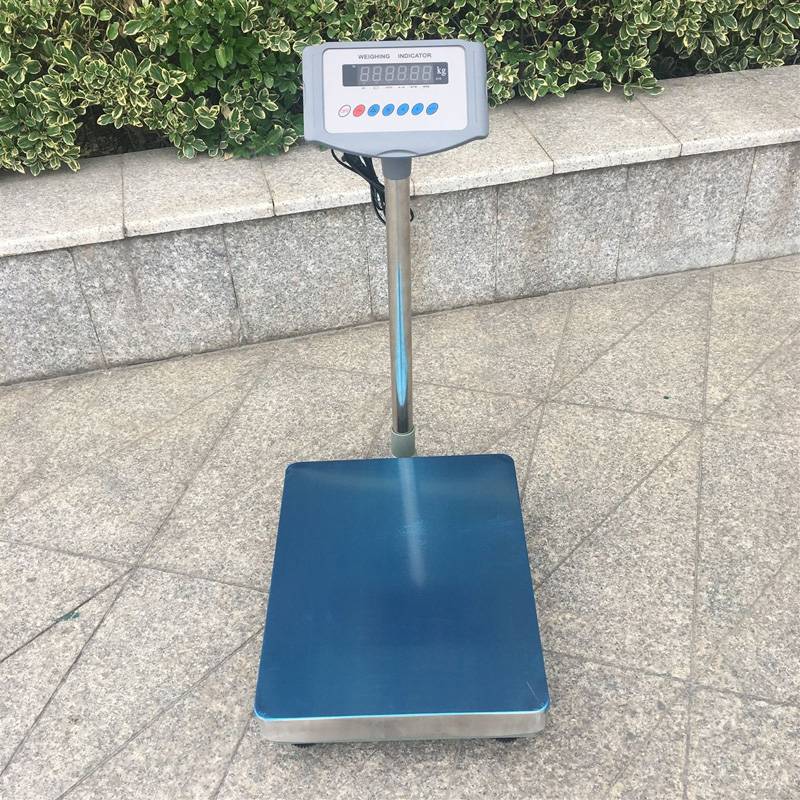

销售重庆RS-232ASCII码100kg电子地秤

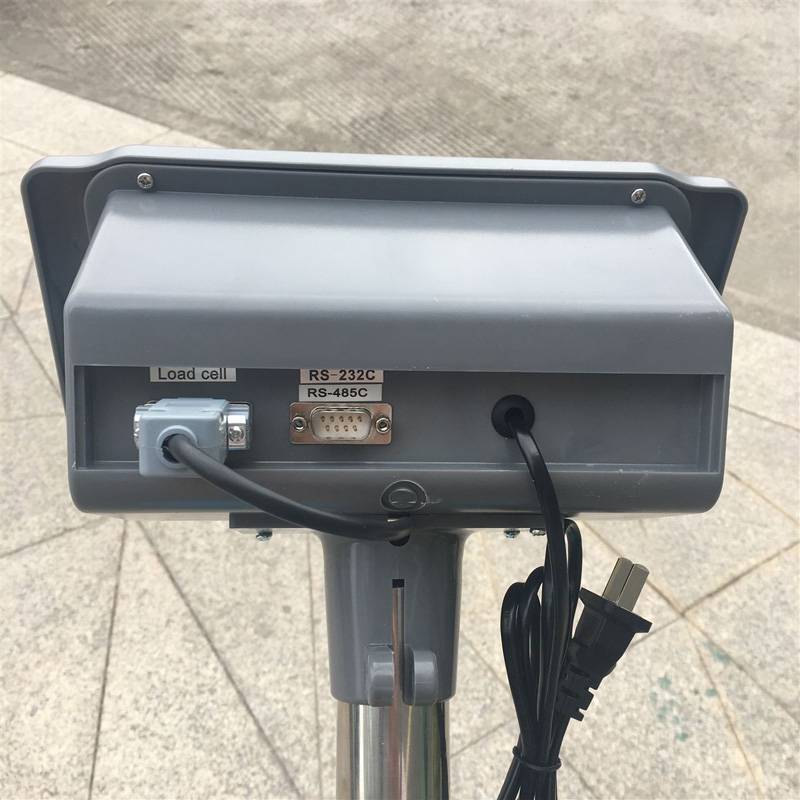

? ? 销售重庆RS-232ASCII码100kg电子地秤通常与电脑称重管理系统或PLC人机介面相连接，实时将重量数据传输给系统，并可以达到双向通讯功能，如“去皮，清零，列印”等指令动作都可以在称重系统上一键指令操作，轻松方便。

一、电子秤称量规格表：

二、ASCII码ModBus通信格式：

? ? 在ModBus上通信时，各站点的通信参数必须一致，如：波特率、奇偶校验。

? ? 通信时，一个信息字节中的每8位分为两个ASCII字符进行传输，允许字符传输间隔在1秒之内。

? ? 1、ASCII型式每一字节的格式：

? ? 16进制编码，ASCII字符（0-9、A-F），即：0x30-0x39、0x41-0x46。

? ? 1位开始位、7位数据位（先低后高）、1位奇偶校验（无奇偶校验时为0）、1位停止位。

? ? 2、数据错误校验采用纵向冗余校验（LRC）

? ? 3、通信帧格式（ModBus命令格式）

? ? 一个基本的ModBus命令，除了开始、校验、结束字符外，还必须有地址项及功能项。地址—

? ? —也就是站号，想要被操作的对象（slave站号）；功能——想要被操作的对象完成的任务。ModBus命令可以没有数据项。

? ? 被操作的对象，在完成所要求的操作后，必须回传一帧信息，传递操作结果。回传信息的格式

? ? 与命令格式相同，只是数据内容为操作的结果。

ModBus 协议格式

报头、报尾：所有指令均以冒号（：）开始，以回车符、换行符结束。站号：2?个?ASCII?码，范围为?01-90（16?进制：0x01-0x5A）。

功能码：2 个 ASCII 码。

02：读继电器输出状态；

04：读称量状态（显示值、皮重等）；

05：置零操作；

06：皮重操作；

07：通信测试；

08：读定值；

09：写定值。

首址：4 个 ASCII 码，读写数据的位置。数据量：4 个 ASCII 码，读写数据的数量。数据值：读写的数据。

校验码：2 个 ASCII 码，采用 LRC 校验。

LRC?校验码运算：报头（：）不参与运算，LRC?在数据之后，在CRLF?之前。参加运算的是报头之后，LRC 之前的所有数据。LRC 为参加运算的数据之和的补码，舍去进位。

当仪表执行指令出错时，会回传错误码，并将功能码的位置 1。错误码：

00--接收到的功能码出错；

01--数据地址错；

02--数据数量错；

03--数据值错，如：预置皮重大于称量 FS；

04--称量为负时去皮；

05--不在称重状态时置零；

06--称量不稳定时置零；

07--称量>2%FS 时置零；

08--称量

接下来以地址为 78（16 进制为 4E）号的仪表为例，详述每条指令。PLC 作为 master，发送指令；电子秤仪表作为 slave，接收指令，并回传执行结果。

读取重量数据（功能码：04）

例中：站号 4E，即 78 号；功能码 04 表示要读取重量数据；仪表的重量数据专门放置在重量数据单元，其地址从?0000?到?0006，共?7?个字节。其中?0000：状态数据；0001-0003：显示值；0004-0006：皮重值。读取重量数据时，可以单独读，也可以 2 个一起读或全部读。首址 0000 表示从重量数据的 0000 地址开始读取；数据量 0007 表示共要读取 7 字节数据；校验码 A7 表示校验和 LRC=A7。

当 PC?发出指令后，每个从站仪表都会接收，只有与指令中指定的站号相同的仪表，才会响应， 回传所需信息。

78 号地址的仪表，收到上述指令后，会回传“：4E0407120003E70000CAE1CRLF” 其中“120003E70000CA”是 PC 想得到的 78 号站的重量信息。

12--状态数据，表示当前显示为正、重量稳定、显示值是净重，当前数据包含 2 位小数；

0003E7--显示值，同状态数据结合考虑，即：当前的显示是净重 9.99kg；

0000CA--皮重值，即：当前的皮重是 2.02kg。

数据校验：所有被参与校验的数据+校验码=0（舍去进位）。0x4E+0x04+0x00+0x00+0x00+0x07+0xA7=0x100，舍去进位 1 后，等于 0，表示数据检验正确。

状态数据：

如要单独读显示值，可发指令“：4E0400030003A8CRLF” ?78?号仪表回传“：4E04030003E7C1CRLF”

如要同时读显示值及皮重，可发指令“：4E0400030006A5CRLF” ?78?号仪表回传“：4E04060003E70000CAF4CRLF”
