电液伺服 HVM090-060-1211-1G-LT***

电液伺服 HVM090-060-1211-1G-LT
Schneider Kreuznach（施乃德 克鲁茨纳奇）是世界有名光学镜头和液压伺服元件的 生产厂家，在 享有盛誉，生产的产品有：各类光学镜头（摄象机、CCD、照相机）液压伺服元件等， 地应用于各行各业。公司是1913年1月18日在德国Bad Kreuznach（巴特克罗伊茨纳赫）由 Joseph Schneider创建的。
上海浩凌 供应HEIDENHAIN、MOOG、HAWE、HYDAC、EMG、PARKER、VICKERS、穆格、ATOS、施乃德等品牌伺服阀，欢迎您的询价
供应HAWE、HYDAC、EMG、派克、威格士、穆格、ATOS、施乃德等品牌伺服阀，欢迎您的询价
供应HAWE、HYDAC、EMG、派克、威格士、穆格、ATOS、施乃德等品牌伺服阀，欢迎您的询价
---------------------------------------------------
汪凯文 →手/微: 152@1681@9954 ( 同V-X )
欢迎电联询价，洽谈合作！
----------------------------------------------------


电液伺服 HVM090-060-1211-1G-LT 的常用型号：
伺服阀放大板 BOE-650-025-0-5-1A
HVM064-040-1411-0C
HVM064-040-2100-4C
伺服阀放大板 BOE-650-025-0-5-1A

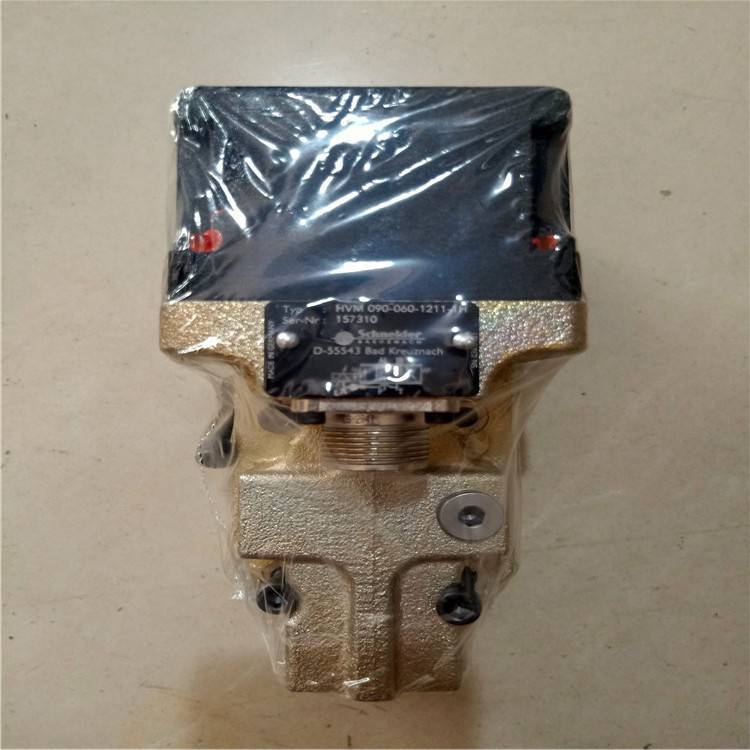

施耐德伺服阀HVM-090-060-1211
HVM090-060-1100-1G替代为HVM090-060-1100-1H
HVM061-003-1300-0B
HVM061-003-1300-0B
HVM064-020-1211-OC
HVM067-080-1100-0G-LT
HVM064-040-1211-0C
HVM061-001-1200-0B-E1
HVD306-700-1200-ZC替代型号 HVD 306-700-2200-2C
HVM090-070-1100-1G
BOE-002-001-0-0-2B
HVM064-040-1211-0C


电液伺服 HVM090-060-1211-1G-LT
伺服阀使用说明书 伺服阀是DEH控制系统中电液转换的关键元件，它可将电调装置发出的控制指令，转变成相应的液压信号，并通过改变进入油动机油缸液流的方向、压力和流量，来达到驱动阀门、控制机组的目的。伺服阀是一个由力矩马达、两级液压放大及机械反馈所组成的系统 级液压放大是双喷嘴挡板系统 级放大是滑阀系统。其基本结构如图1所示。 1.1?力矩马达：一种电气—机械转换器，可产生与电指令信号成比例的旋转运动，用在伺服阀的输入级。力矩马达包括电气线圈、极靴和衔铁等组件。衔铁装在一个薄壁弹簧管上，弹簧管在力矩马达和阀的液压段之间起流体密封作用。衔铁、挡板和反馈杆刚性固接，并由薄壁弹簧管支撑。
1.2?先导级：挡板从弹簧管中间伸出，置于两个喷嘴端面之间，形成左、右两个可变节流孔。衔铁的偏转带动挡板，从而可改变两侧喷嘴的开启，使其产生压差，并作用于与该喷嘴相通的滑阀阀芯端部。 1.3?功率放大级：由一滑阀系统控制输出流量。阀芯在阀套中滑动，阀套上开有环行槽，分别与供油腔P和回油腔T相通。当滑阀处于“零位”时，阀芯被置于阀套的中位；阀芯上的凸肩恰好将进油口和回油口遮盖住。当阀芯受力偏离“零位”向任一侧运动时，导致油液从供油腔P流入一控制腔（A或B），从另一控制腔（B或A）流入回油腔T。阀芯推动反馈杆端部的小球，产生反馈力矩作用在衔铁挡板组件上。当反馈力矩逐渐等于电磁力矩时，衔铁挡板组件被移回到对中的位置。于是，阀芯停留在某一位置。在该位置上，反馈力矩等于输入控制电生的电磁力矩，因此，阀芯位置与输入控制电流的大小成正比。 1.4?特点 衔铁及挡板均工作在中立位置附近,线性好 喷嘴挡板级输出驱动力大 阀芯基本处于浮动状态,不易卡住 阀的性能不受伺服阀中间参数的影响,阀的 抗干扰能力强,零点漂移小?

电液伺服 HVM090-060-1211-1G-LT
当力矩马达没有电信号输入时，衔铁位于极靴气隙中间，平衡 磁铁的磁性力。当有欲使调节阀动作的电气信号由伺服放大器输入时，力矩马达的线圈中有电流通过，产生一磁场，在磁场作用下，产生偏转力矩，使衔铁旋转，同时带动与之相连的挡板转动，此挡板伸到两个喷嘴中间。在正常稳定工况时，挡板两侧与喷嘴的距离相等，两侧喷嘴泄油面积相等，使喷嘴两侧的油压相等。当有电气信号输入，衔铁带动挡板转动时，挡板移近一只喷嘴，使这只喷嘴的泄油面积变小，流量变小，喷嘴前的油压变高，而对侧的喷嘴与挡板间的距离变大，泄油量增大，使喷嘴前的压力变低，这样就将原来的电气信号转变为力矩产生机械位移信号，再转变为油压信号，并通过喷嘴挡板系统将信号放大，挡板两侧喷嘴前油压与下部滑阀的两个端部腔室相通，当两个喷嘴前的油压不等时，滑阀两端的油压也不相等，使滑阀移动，由滑阀上的凸肩所控制的油口开启或关闭，从而控制通向油动机活塞下腔的高压油，以开大调节阀的开度，或者将活塞下腔通向回油，使活塞下腔的油泄去，由弹簧力关小调节阀。为了增加系统的可靠性，在伺服阀中设置了反馈弹簧，使伺服阀有一定的机械零偏(可外调)。在运行中如突然发生断电或失去电信号时，靠机械力 可使滑阀偏移一侧，使调节阀关闭。
SERIEN NR.:121268? TYP: HVM 025-001-1122-0G??
SERIEN NR.:136533? TYP: HVM 106-080-11303121-2B???
HVM071-100-1111-3G台励福数控冲床用替代型号 HVM071-100-111-3H
HVM028-003-1200-0C
伺服放大板BOE-650-025-0-5-1A order 2729 supply:24vdc
BOE-300-025-6-5-1A
HVM071-100-1111-3G台励福数控冲床用替代型号HVM071-100-111-3H
HVM056-020-1100-2A
HVM090-060-1100-1H
HVD306-700-1200-2C? HVD 306-700-2200-2C
伺服阀放大板BOE-650-025-0-5-1A
HVM056-010-2100-2G
HVM061-003-1300-2B
HVM061-003-1300-2B SERIEN NR.127458
HVM061-003-1200-0B
HVM061-003-1300-0B
HVM061-003-1300-2B
伺服阀：HVM090-070-1100-1G替代型号HVM090-060-1100-1H

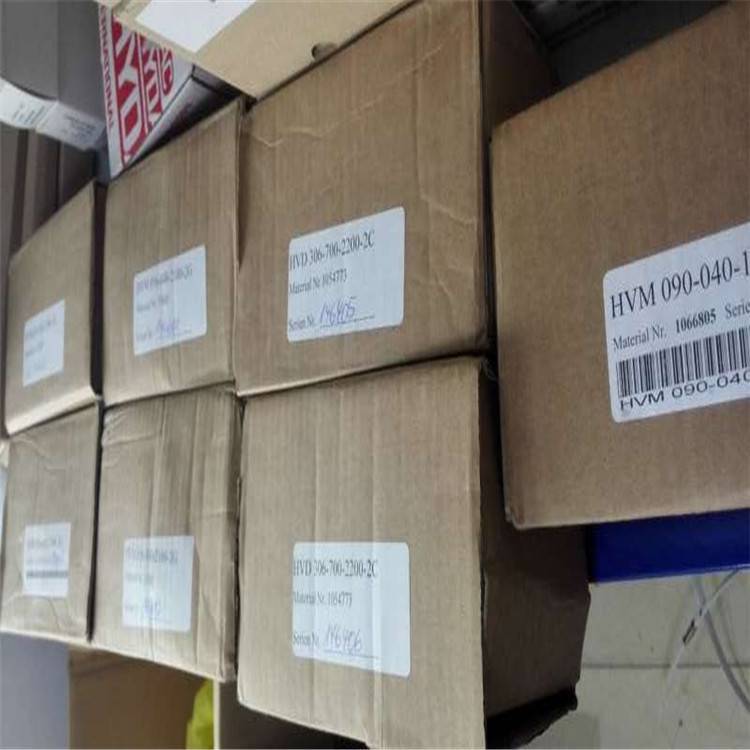

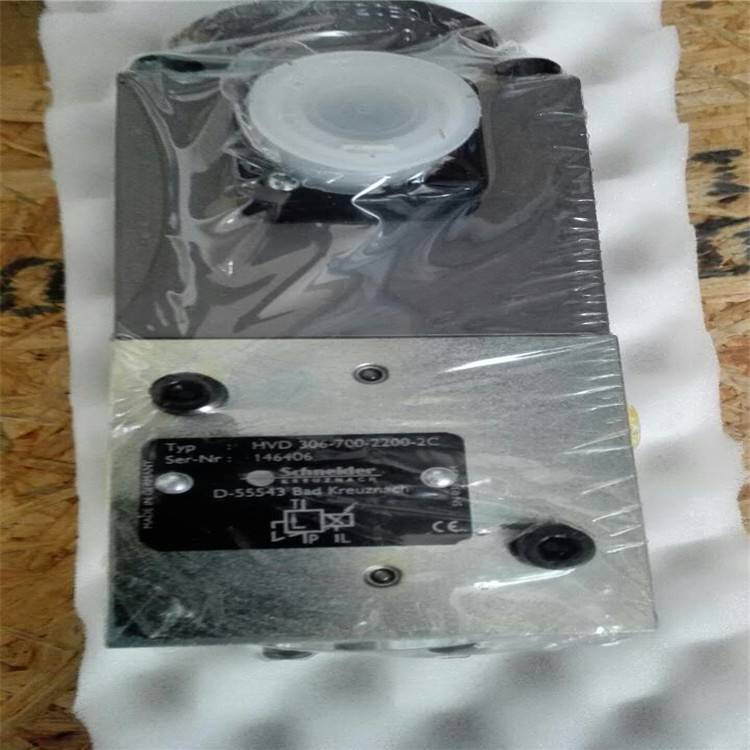

HVD-306-700-2200-2C???

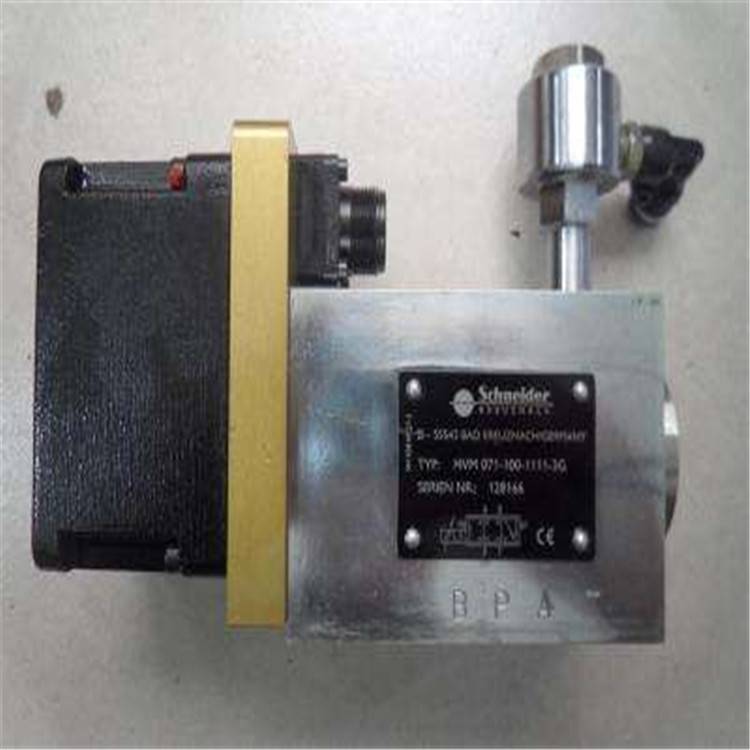

HVM071-100-1111-3G
HVM056-010-2100-2G
伺服阀放大板(BOE-650-025-0-5-1A)?
HVM090-040-1211-1G升级为HVM090-040-1211-1H
HVM061-001-1200-0B-E1
HVD306-700-1200-ZC
伺服阀：HVM-064-040-2100-4C

电液伺服 HVM090-060-1211-1G-LT
