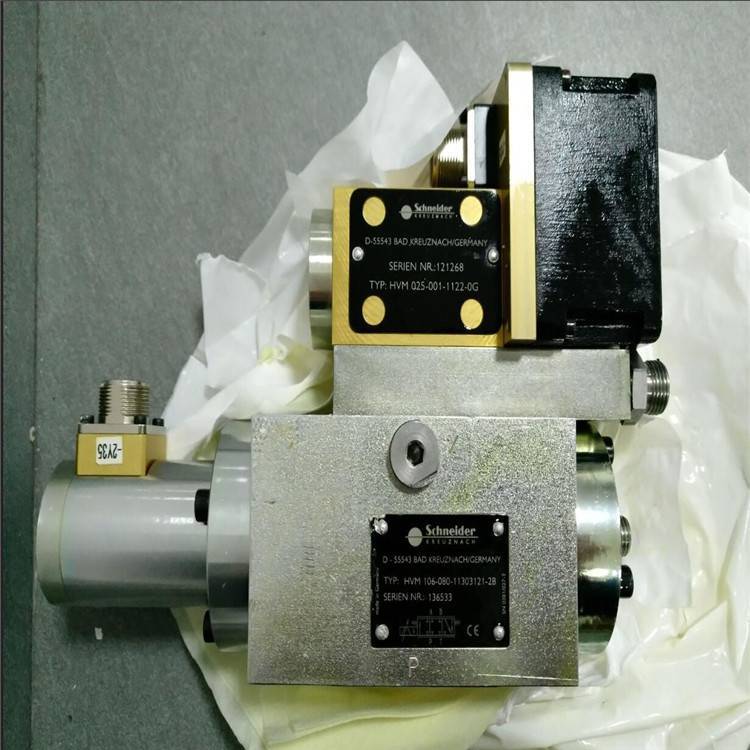

schneder施耐徳 HVM025-001-1122-0G

schneder施耐徳 HVM025-001-1122-0G
Schneide Kreuznach（施乃德 克鲁茨纳奇）是世界 光学镜头和液压伺服元件的 生产厂家，在 享有盛誉，生产的产品有：各类光学镜头（摄象机、CCD、照相机）液压伺服元件等， 地应用于各行各业。公司是1913年1月18日在德国Bad Kreuznach（巴特克罗伊茨纳赫）由 Joseph Schneider创建的。
上海浩凌 供应HEIDENHAIN、MOOG、HAWE、HYDAC、EMG、PARKER、VICKERS、穆格、ATOS、施耐德等品牌伺服阀，欢迎您的询价
供应HAWE、HYDAC、EMG、派克、威格士、穆格、ATOS、施耐德等品牌伺服阀，欢迎您的询价
供应HAWE、HYDAC、EMG、派克、威格士、穆格、ATOS、施耐德等品牌伺服阀，欢迎您的询价
---------------------------------------------------
汪凯文 →手/微: 152@1681@9954 ( 同V-X )
欢迎电联询价，洽谈合作！
----------------------------------------------------
使用须知?
??1.系统所用油液必须过滤,过滤精度至少为10μ。电液伺服阀内的过滤器只能防止偶然进入系统的颗粒堵塞节流孔和喷嘴。?
??2.油压系统的用油箱必须密封，加空气滤清装置。?
??3.系统安装完毕后，不能立即安装伺服阀应以冲洗板(备件)代之，至少冲洗36小时之后，在换系统滤芯冲洗2小时后才可安装伺服阀。当更换新油时，必须重新过滤系统油液。???4.具有第五通油孔的阀，用户可按需要选择前置单独供油压力，前置阀供油压力不得超过功率阀额定压力的1/2。?
??5.阀安装的表面粗糙度不应低于1.6


schneder施耐徳 HVM025-001-1122-0G
常用型号
HVD306-700-1200-2G
HVM058-012-1200-OC
HVM064-030-1100-0C??? 118384
HVM071-100-1111-3G?? SERIEN NR.:127174
HAZ118-0040-110-100-WG1A Serie Nr.126338
HVM064-040-1211.0C 139765
HVM-064-030-1211-0B
HVM 068-050-2230-2G
伺服阀HVM090-040-1211-1H
伺服阀HVM090-020-1211-1G
HE302-0650-111031-1A Ident Nr.:12329
HYP123-027-005-ZP-0A
HVM-071-120-1211-1G
HE302-0650-111031-1-A
HVM071-100-1111-3G升级为HVM071-100-1111-3H数控冲床台励福机床上 阀
HE302-650-101011-1A老外：HE302-0650-1-17-07-1-2A
HVM071-120-1211-1G, 老外：HVM071-120-1111-1H
HVM090-060-1100-1G
HVM-064-040-2100-4C
HVM064-040-2100-4C
he302-0650-1-11-03-1-1a

schneder施耐徳 HVM025-001-1122-0G
电液伺服阀使用说明?
电液伺服阀是非常 的电液转换和放大元件，在使用中要注意：?
1`安装时先取下保护板不必内部启封，即可用四个螺钉将伺服阀固定于使用对象转接座上。伺服阀壳体下边缘标有P记号一侧为进油窗口，标有R记号一侧为回油窗口。注意应与系统进`回油路相对应，切勿接错。?2`进入伺服阀一侧的工作液应使用过滤精度不低于10微米的油滤过滤。?3`1伺服阀使用时应先供给额定压力，后通入电流，以防止损坏内部构件。?4`伺服阀由系统卸下后，要向阀体注入清洁的工作液并装上保护板。?5`根据具体使用方法，注意力矩马达线圈的接线方式及方法。?
6`安装伺服阀时注意力矩马达底部挡板的保护，以免磕碰受力改变伺服阀的零?位。

schneder施耐徳 HVM025-001-1122-0G
当力矩马达没有电信号输入时，衔铁位于极靴气隙中间，平衡 磁铁的磁性力。当有欲使调节阀动作的电气信号由伺服放大器输入时，力矩马达的线圈中有电流通过，产生一磁场，在磁场作用下，产生偏转力矩，使衔铁旋转，同时带动与之相连的挡板转动，此挡板伸到两个喷嘴中间。在正常稳定工况时，挡板两侧与喷嘴的距离相等，两侧喷嘴泄油面积相等，使喷嘴两侧的油压相等。当有电气信号输入，衔铁带动挡板转动时，挡板移近一只喷嘴，使这只喷嘴的泄油面积变小，流量变小，喷嘴前的油压变高，而对侧的喷嘴与挡板间的距离变大，泄油量增大，使喷嘴前的压力变低，这样就将原来的电气信号转变为力矩产生机械位移信号，再转变为油压信号，并通过喷嘴挡板系统将信号放大，挡板两侧喷嘴前油压与下部滑阀的两个端部腔室相通，当两个喷嘴前的油压不等时，滑阀两端的油压也不相等，使滑阀移动，由滑阀上的凸肩所控制的油口开启或关闭，从而控制通向油动机活塞下腔的高压油，以开大调节阀的开度，或者将活塞下腔通向回油，使活塞下腔的油泄去，由弹簧力关小调节阀。为了增加系统的可靠性，在伺服阀中设置了反馈弹簧，使伺服阀有一定的机械零偏(可外调)。在运行中如突然发生断电或失去电信号时，靠机械力 可使滑阀偏移一侧，使调节阀关闭。
HVM064-040-1211-0C
HVM025-005-5111-7G
HVM067-080-1100-0G

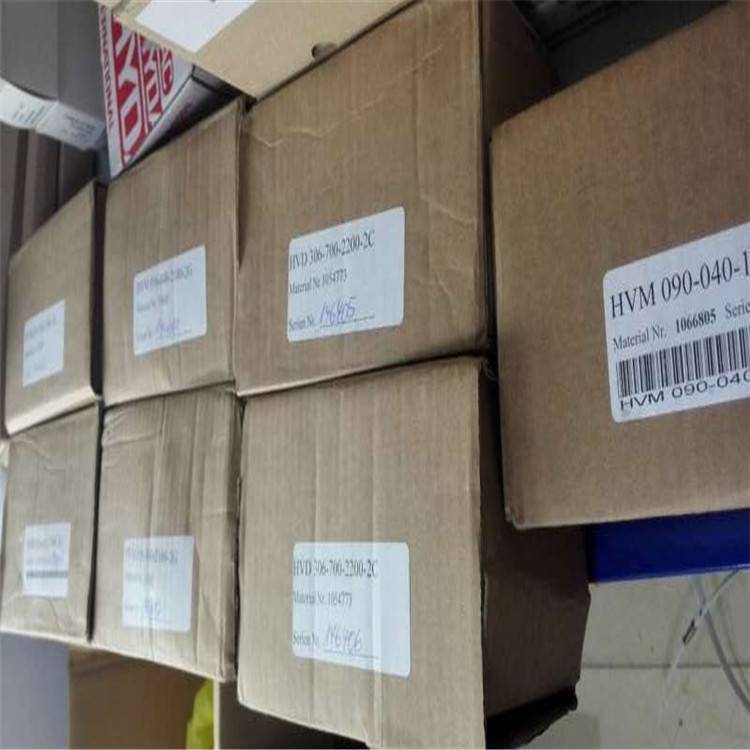

HVD306-700-2200-2C
HVM-090-060-1211-1G替代为HVM090-060-1211-1H

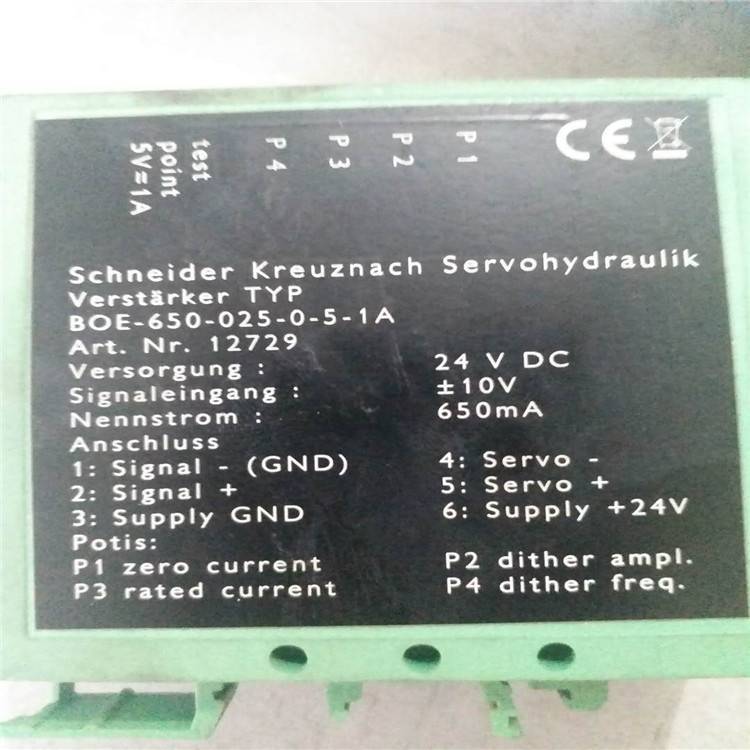

BOE-999-025-1-5-1A
HVM071-100-1111-2G
HVM071-100-1211-3H
BOE-XXX-025-0-5-1A
HVM090-060-1211-1G
HVM071-100-1111-3G 升级为HVM071-100-1111-3H???

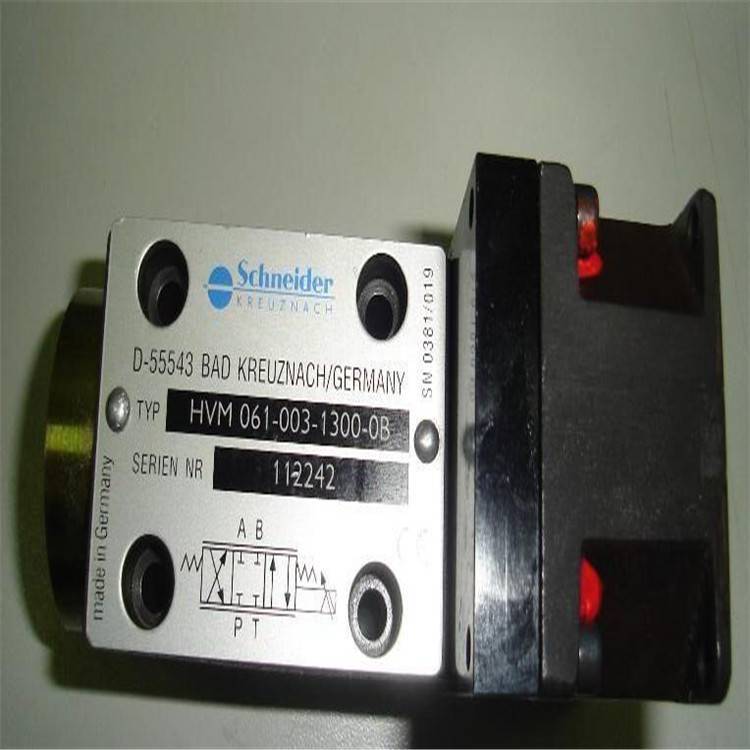

HVM061-003-1300-0B
HVM090-070-1100-1G
HVD306-700-2200-2C???
HVM061-003-1300-0B
HVM090-040-1211-1H

schneder施耐徳 HVM025-001-1122-0G
上海浩凌贸易有限公司以其不断进取和的精神为基石，始终关注客户需求，实现了企业的快速增长！公司始终遵循同行尊重、社会认可、客户的信赖、员赖的理念！ 努力为员工营造积极、灵活的工作氛围，引导员工在以结果为导向的环境中紧密团结！在强大的价值观体系的下，协力打造浩凌的辉煌明天！
