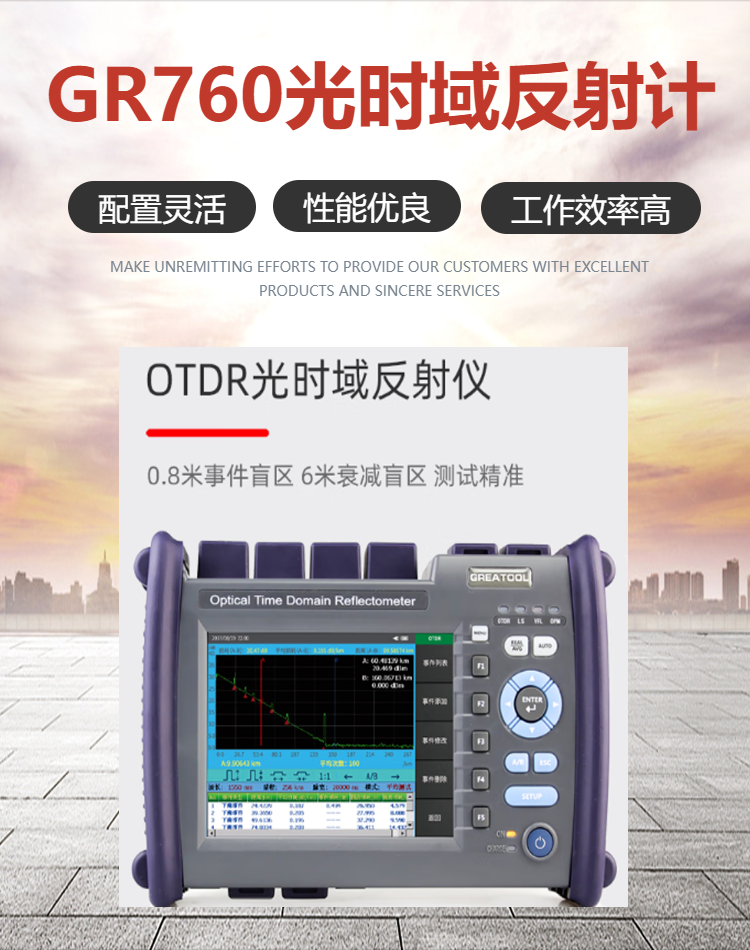

　　本系列光时域反射计（OTDR）是针对光纤通信系统测试而设计的新一代、智能化光纤测量仪器。

　　本产品主要用于测量各类光纤、光缆的长度、损耗、接续质量等参数；能够迅速对光纤链路中的事件点、故障点准确定位。可广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤、光缆的研制与生产测量等。在光纤网络建设的安装施工，或是后续快速、高效的维护和故障排查测试，本产品均可以为您提供性能的解决方案。

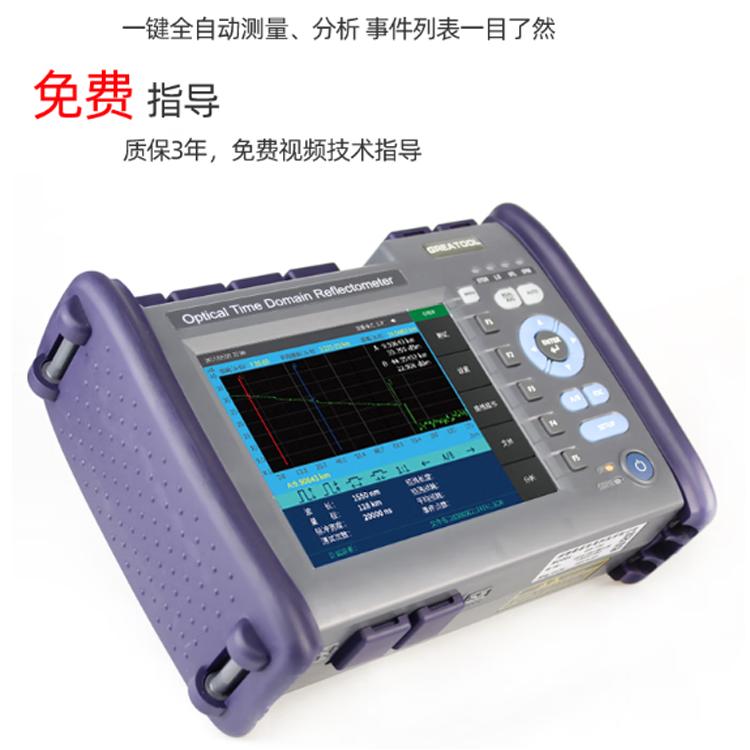

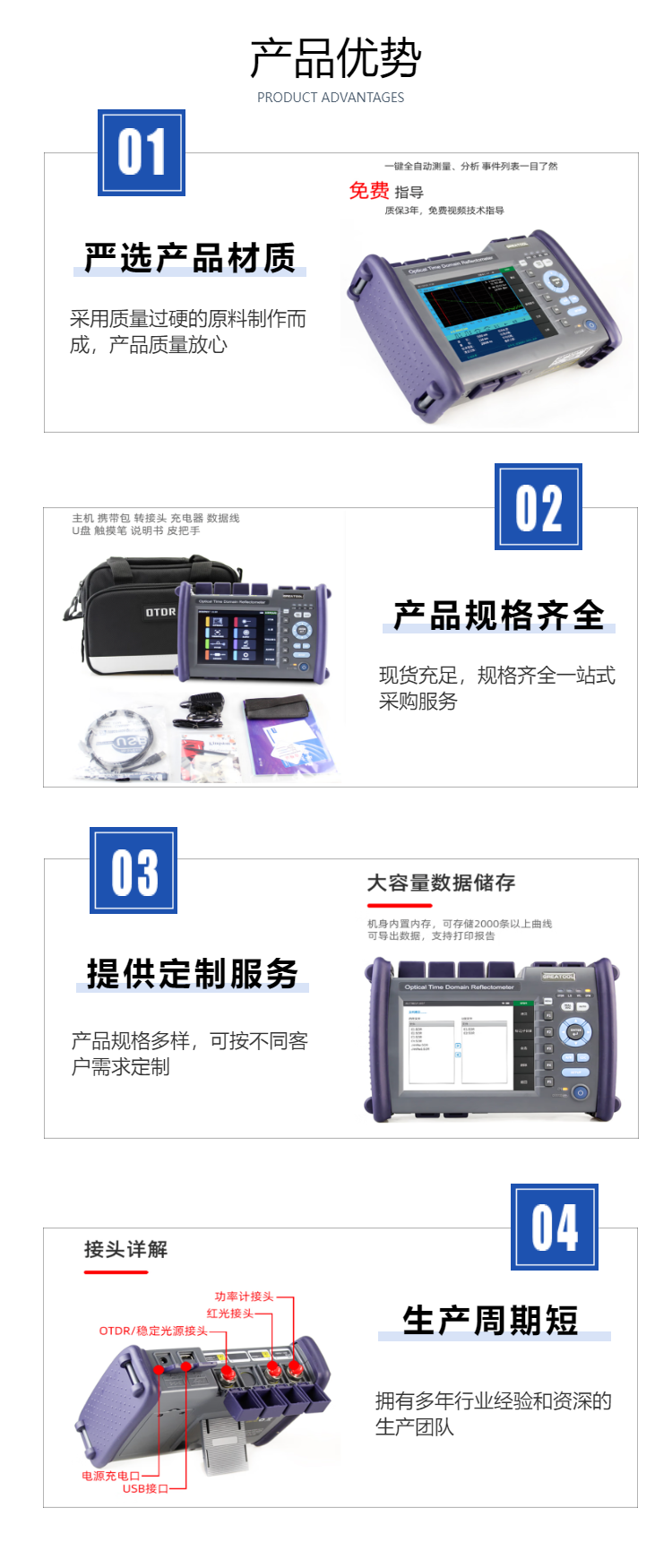

　　本仪器外观新颖；具有OTDR业内最简洁的界面，操作直观；在同类产品中，按键加触摸屏双重操作模式，极大地简化了用户的使用；独具的一键式分析，快速获得测试结果，事件以列表形式显示于主界面，相关信息包括：事件类型、事件位置、损耗、反射、事件点间衰减、总损耗等；整机采用智能化电源管理模式，大容量锂电池使整机的工作时间长达10小时以上，非常适于长期野外环境使用。

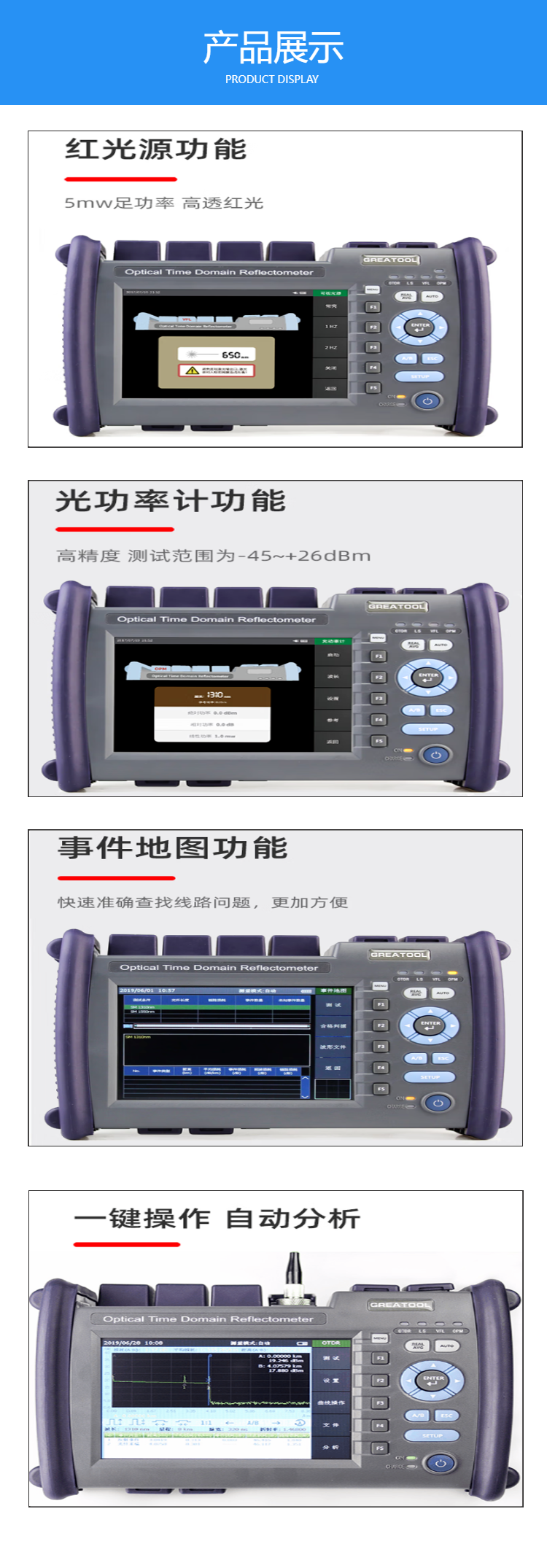

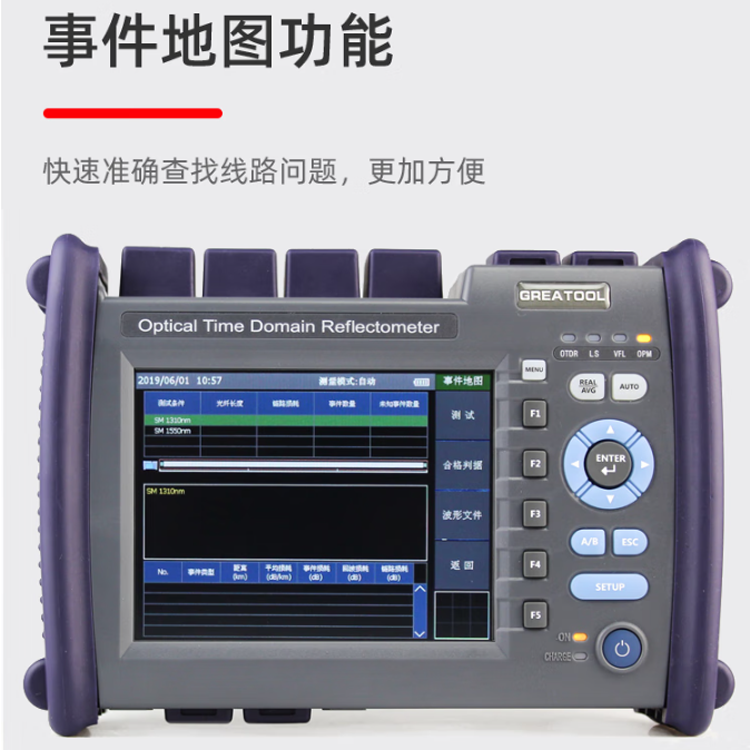

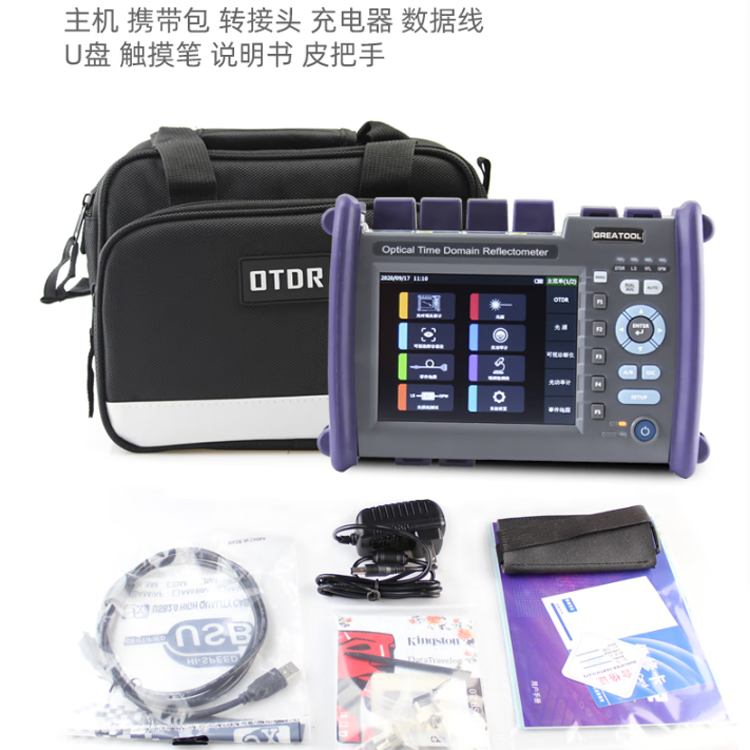

　　本仪器标配OTDR、光源、光功率计、可视故障定位（VFL）功能，还可选配事件地图（光眼）、端面检测、光缆普查仪、云平台、光损耗测试功能。

　　安装手提带

　　1）让带子穿过本仪器左下方的挂扣。

　　2）穿过手提带护套。

　　3）让带子穿过本仪器左上方的挂扣。

　　4）让带子穿过带扣，贴紧护套的魔术贴。

　　1.4安全提示

　　外部电源

　　电源适配器输入符合以下要求：100V～240V，50/60Hz；@1.8A。

　　电源适配器输出符合以下要求：12V~19V，1.31A，极性：中心为正。

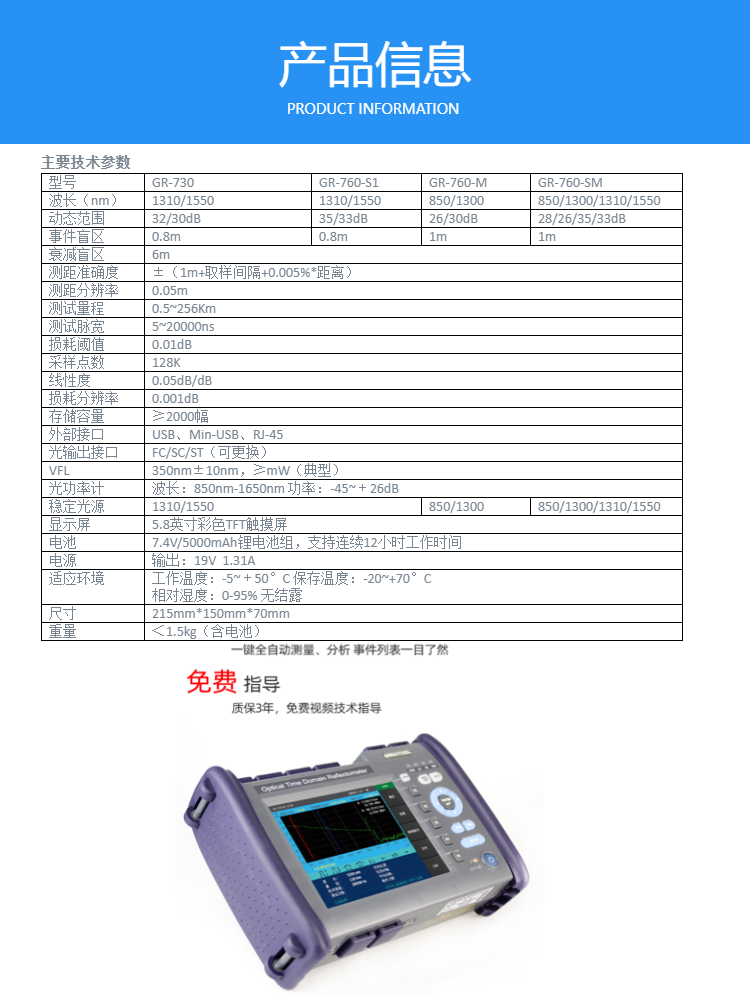

　　主要技术参数

　　光时域反射计（OTDR）是利用激光在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射原理而制成的精密光纤测量仪器，通过测量光脉冲一个来回的传递时间，使用以下公式计算距离L。

　　L=c×t/(2n)

　　L单位是m，c是光在真空中的传播速度2.99792×108m/s，t是光脉冲从发射到返回的时间（单位是s），n是群折射率，由光纤生产厂家，公式中除以2，是因为测量的是往返时间。

　　OTDR被广泛应用于光纤、光缆线路的安装施工、维护抢修、监测应用之中。可进行光纤光缆长度、衰减、接续质量和故障定位等的测量。

　　光在光纤中传输时，由于光纤掺杂组分的非均匀性或光纤链路自身的缺陷，使得光纤中传播的光脉冲发生瑞利散射，其中一部分光信号将沿脉冲入射相反的方向被散射回来，被称为后向瑞利散射，通过定时观察瑞利后向散射光信号强度变化，即可准确测量光纤、光缆的损耗分布、接续质量等特性。

　　根据光传输理论，当光在传播过程中，遇到不同折射率的两种传输介质的边界时（如活动连接器、断裂或光纤终结处），会发生菲涅耳反射现象，通过对此菲涅耳反射信号的定时接收，可准确定位沿光纤长度上不连续点的位置。反射的大小则依赖于折射率差及边界表面的平整度。

　　OTDR测试的事件是指导致损耗或反射功率突然变化的异常点。包括光纤链路中各类连接点、熔接点及弯曲、裂纹或断裂等导致传输信号发生损失的位置。OTDR测试的事件主要分为两类：反射事件和非反射事件。
