| 型号 |
CTM 25-S |
加工定制 |
是 |
| 重量 |
2 |
缸径 |
25 |
| 产地 |
台 |
厂家 |
台湾隆运 |
●一律內附磁性感應。
●可搭配滑台氣缸、導桿缸、旋轉缸做夾取作業。

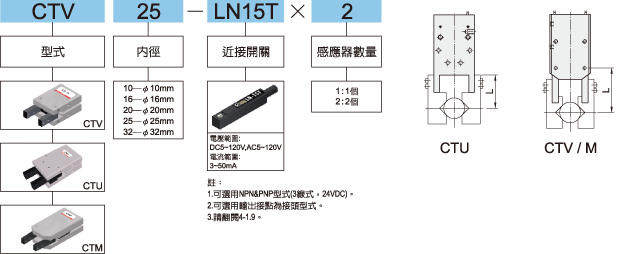

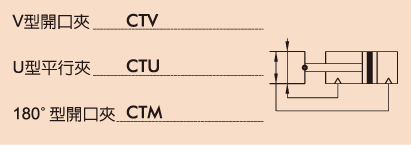

●本系列共有3種型式、8種尺寸供選擇。
●夾爪本體固定方式有3方向可應用。
●感應器採埋入式按裝，美觀、節省空間。
特性資料
| 型號 | CTV | CTU | CTM | ||||||||||||
| 氣缸內徑 | ?10 | ?16 | ?20 | ?25 | ?32 | ?10 | ?16 | ?20 | ?25 | ?32 | ?16 | ?20 | ?25 | ?32 | |
| 理論把持力矩 M(N.cm) | 開 | 27×P | 118×P | 230×P | 430×P | 828×P | - | - | - | - | - | 145×P | 220×P | 315×P | 819×P |
| 閉 | 17×P | 88×P | 170×P | 333×P | 620×P | - | - | - | - | - | 124×P | 185×P | 264×P | 703×P | |
| 理論把持力 P=0.5Pa F(N) L=30mm | 開 | - | - | - | - | - | 4.6 | 19 | 35 | 66 | 110 | - | - | - | - |
| 閉 | - | - | - | - | - | 7.2 | 25 | 46 | 86 | 150 | - | - | - | - | |
| 理論把持力 F(N) L:(mm) | F=M/L×8.5(N) | ~ | F=M/L×9.0(N) | ||||||||||||
| 臂長 (mm) | 30 | 40 | 60 | 70 | 85 | 30 | 40 | 60 | 70 | 85 | 80 | 100 | 120 | 140 | |
| 夾手開合寬度 (mm) | - | 4 | 8 | 12 | 14 | 16 | - | ||||||||
| 夾手開合角度 ( ° ) | -10° ~ +30° | - |
-3° ±1.5°~93° ±1.5°
| ||||||||||||
| 作動形式 | 複動型 | ||||||||||||||
| 工作媒體 | 已濾清之壓縮空氣(潤滑或未潤滑) | ||||||||||||||
| 使用壓力 (MPa ) | 0.3~0.7 | ||||||||||||||
| 使用溫度 (℃) | 0 ~ +60 | ||||||||||||||
