　　（PD3）液化石油气钢瓶综合检测线设备

　　公司简介

　　济南奥信公司依靠多年的技术积累，设计并制造了空气增压泵、气体增压泵、气液增压泵、气动增压设备、爆破耐压试验台、压力检测设备、油改气检测设备、气瓶检测线、铆接设备以及各种非标流体控制系统等产品，已成功应用于各行业，同时也可应用于防爆领域。更多产品详细选型资料来电咨询。

　　钢瓶检测设备 液化气钢瓶检测设备 液化石油气钢瓶检测设备

　　设备简介

　　因国家战略设计和人类环保概念催生的新国标，在2018年大环境下，对影响生态或危害人类健康的不利因素将面临严肃处理或承担相应刑事责任。环保问题引起了空前的高度重视，因此特种行业迎来机遇和挑战。

　　液化石油气钢瓶检测线是我公司根据国内外液化石油气使用要求，结合我国的实际情况开发研制而成的整套气瓶检测线。

　　产品别名：

　　液化气钢瓶检测线，钢瓶检测线，无缝钢瓶检测线，

　　液化石油气瓶检验站设备，液化气瓶检测设备，家用煤气瓶检测设备，工业液化钢瓶检测设备。

　　在用气瓶数量要求：

　　如对其他种类钢瓶检测设备感兴趣可来电交流！！！

　　钢瓶检测设备 液化气钢瓶检测设备 液化石油气钢瓶检测设备

　　参考标准

　　检测设备参照依据：

　　参照国家相关标准

　　GB／T3864—1996 工业氮

　　GB5842—1996 液化石油气钢瓶

　　GB7144—1986 气瓶颜色标记

　　GB7512—1998 液化石油气瓶阀

　　GB／T8336—1998 气瓶专用螺纹量规

　　GB10878—1999 气瓶锥螺纹丝锥

　　GB／T12137—1989 气瓶气密性试验方法

　　GBl5380—1994 小容积液化石油气钢瓶

　　GB／T9251—1997 气瓶水压试验方法

　　JB4730—1994 压力容器无损检测

　　原劳动部1989年颁布《气瓶安全监察规程》

　　适用范围

　　本检测线适用于YSP-0．5型、YSP-2．0型、YSP-5．0型、YSP—10型和YSP-15型钢瓶，

　　1．2L、4．7L、12L

　　23．5L、35．5L、118L可重复充装的民用液化石油气钢瓶。

　　钢瓶检测设备 液化气钢瓶检测设备 液化石油气钢瓶检测设备

　　性能特点

　　1、设计年检验能力80000只。

　　2、适合不同规格气瓶的综合在线检验，满足液化石油气钢瓶检验要求以及国家相关法规、标准。

　　3、检测线具有一定的自动化操作能力，实现流水作业，、大大的提高检测效率，保证检测质量。

　　设备明细：

　　1、残液回收装置

　　2、液化气钢瓶装卸机

　　3、液化气钢瓶瓶阀试验台

　　4、钢瓶焚烧炉

　　5、抛丸除锈机

　　6、静电喷涂设备

　　7、液化气钢瓶烘箱

　　8、液化气钢瓶水压测试机

　　9、钢瓶检验标记冲孔机

　　10、液化气钢瓶气密性测试机

　　11、钢瓶印字机

　　12、判废钢瓶压扁机

　　钢瓶检测设备 液化气钢瓶检测设备 液化石油气钢瓶检测设备

　　设备简介

　　1、残液回收装置

　　残液回收装置主要用于液化石油气钢瓶的残液回收处理。按照GB8334—1999标准对残液回收的要求，该装置利用抽残过程中的热交换补偿技术，能使残液中的可燃物质气化，尤其在5℃以下的低温天气工作时，气液分离器及管路内不会结冰阻塞而影响正常的抽残工作。倒残过程采用了负压法，利用真空泵抽残将气液分离器内的压力抽至负压状态，再利用压力差的作用，使钢瓶内的残液通过管路进入气液分离器。然后把抽出的残气经过水封罐、管道系统进入燃烧喷嘴进行燃烧。全系统密闭抽取、输送，做到环保节能。

　　该残液回收装置主要有水封罐、抽残泵、气液分离器、倒残架组成。

　　1、气液分离器 ：0.4 m3

　　2、抽残功率： 7.5KW

　　3、倒残时间： ≥2min

　　4、气源压力 ：0.4-0.6Mpa

　　5、外形尺寸 ： 4100×1500×2000mm

　　6、重量：1350kg

　　2、液化石油气钢瓶气密性试测试机

　　做气密性测试，以检验瓶体、阀门及阀座、丝扣等处有否泄漏。 简单的方法是在钢瓶内充入压缩空气后，沉入水中检查漏不漏气。本装置的作用就是将充气后的钢瓶放在框架中，用气缸进行下降和提升。本机由水箱、升降架、气动控制系统等组成，结构简单合理、操作灵活、方便安全、操作系统采用气动控制，适用于15kg、50kg型液化石油气钢瓶气密性试验。

　　1、测试压力：3.2Mpa

　　2、工作效率： 60-80只/h

　　3、气源压力： 0.5-0.6Mpa

　　4、外形尺寸： 2100×1000×2500mm

　　5、重量：650kg。

　　3、液化石油气钢瓶水压试验装置

　　采用四工位(六工位)同时进水、打压、保压、排水一次完成。然后旋转90°、180°自动倒水，50kg钢瓶可一机操作，因而提高了工作效率。同时为了贯彻实施GB/T9251的水压测试要求，我厂研制了一瓶一表单瓶保压控制的水压测试机。

　　钢瓶检测设备 液化气钢瓶检测设备 液化石油气钢瓶检测设备

　　1、电机功率：3kw

　　2、工作效率：60-100只/h

　　3、转速 ：1.93r/min

　　4、气源压力：0.5-0.6Mpa

　　5、试验压力：3.2Mpa

　　6、每次试压瓶数：4只

　　7、灌水时间：1-2min

　　8、保压时间：1min

　　9、外形尺寸：3050×2000×2600 mm

　　10、重量：1200kg。

　　4、静电喷涂

　　粉末喷涂为当今世界金属体表面处理的一种成熟．高效．经济．安全及无污染的先进涂装工艺，本流水线由悬挂轨道．烘箱．喷涂设备组成，结构紧凑合理．操作简便．适用于检测站使用。

　　1、装入钢瓶数： 32(24)只/次

　　2、烘箱温度：180-200℃

　　3、总功率：45kw

　　4、电源压力：380V 50HZ

　　5、外形尺寸：3500×1290×2100mm

　　6、重量：2600kg。

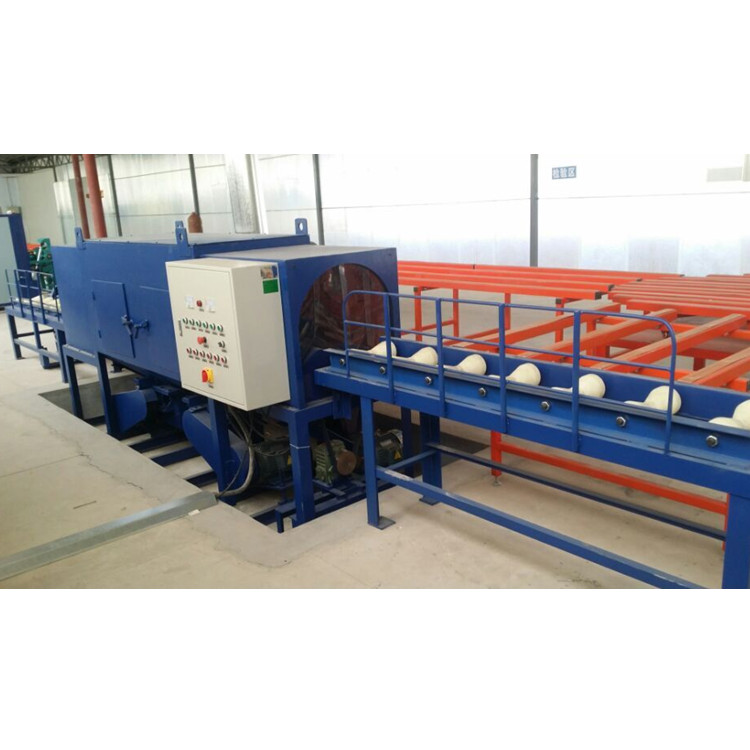

　　5、钢瓶除锈机

　　钢瓶检测设备 液化气钢瓶检测设备 液化石油气钢瓶检测设备

　　根据国外先进产品自行设计制造的新一代除锈机，其 新结构为国内领先。该机具有结构合理，操作方便、处理效果好、工作效率高、无粉尘污染等特点。整机由机体、下置式上抛丸器、辊道传送装置及除尘系统四个部分组成。

　　适合于直径在φ220-φ420mm各种气瓶管道外部的氧化层、油漆、粉末喷涂层的清理。（特殊规格的物件清理可按用户要求定制）。

　　6、液化石油气钢瓶印字机

　　根据钢瓶制造厂、钢瓶检验站对钢瓶喷涂后进行印字的工作需要而设计制造的。印字机采用刮板印刷原理，字迹清晰、气动控制、操作方便、劳动强度低。

　　1、气源压力：0.5-0.6Mpa

　　2、生产效率：160只/h

　　3、油墨耗量： ≤２克／只

　　4、外形尺寸：1200×800×1250mm

　　5、重量： 250kg。

　　7液化气钢瓶压扁机

　　1、有效试验力20T/200T(可根据要求定制)

　　2、工作效率：1个/MIN

　　3、示值相对误差1%--量程范围内

　　4、速度控制范围20--55mm/min

　　5、活塞有效行程：420mm（可按要求定制）

　　6、有效压缩净空间（含上下压头）420mm （可按要求定制）

　　7、压扁有效空间（长x高） 520x740mm ；

　　8、上、下压头角度压头顶角90゜；

　　9、电源电压（必须有可靠的接地措施）～380V±10%

　　9机器功率 1.5KW（可选）

　　10 压扁工装尺寸（长宽高） ≈800*300*1350mm

　　11机器重量 ≈600kg（标准）

　　其他设备：

　　矿山开采·煤矿爆破，二氧化碳爆破管/致裂器充装成套设备；

　　高低压安全阀/减压阀/呼吸阀压力校验设备（DN25--400/40MPA)；

　　气瓶/钢瓶检测成套设备（PD1---PD5）；

　　消防瓶/呼吸器气瓶检测成套设备；气体/气液压力控制检测设备；

　　气瓶检验员/安全阀检验员，协助评审；

　　感兴趣来电咨询：孙工
