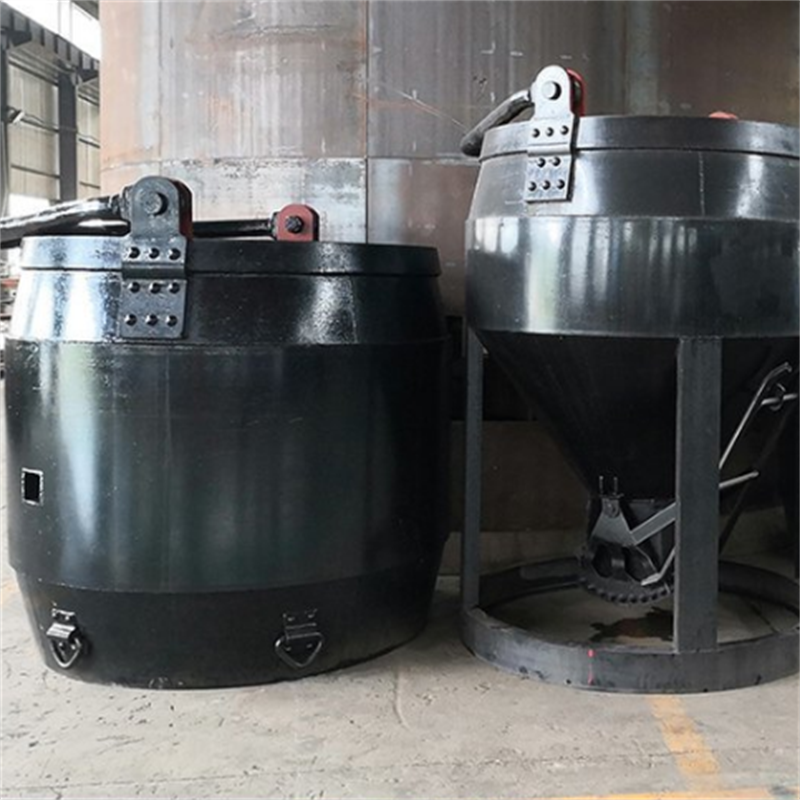

底卸式吊桶操作简便TD-1底卸式吊桶

　　底卸式吊桶是矿山立井施I中用于运送混凝土的专用设备，由于吊桶的底面可以打开,所以叫底卸式,这种装置比较方便运输物料,因此使用比较多

　　由于不同场合的需要,底卸式吊桶可以分为很多的规格, 如2立方的就适用于煤矿、金属矿、非金属矿及其他立井施工需要浇注混凝土的场合。特别对用冻结施工深表土层时、不能使用输料管下料时, 更适合,它是煤矿凿井期间安全生产必不可少的。

　　底卸式吊桶输送混凝土的优点是:

　　1、卸料快,操作简便。

　　2、安全可靠。

　　3、混凝土的水灰比能得以充分保证。比用管道输送的优点是无离析现象。

　　4、在完成一个段高的砌壁工作后,工作面清理工作量小,从而砌壁速度快。

　　5、矸石吊桶在翻转卸料时对吊盘冲击大,底卸式吊桶则无此弊端,且不须在吊.

　　盘上设专人司摘挂钩工作，因而能节省人时。

　　6、能适应各种砌壁工艺。

　　目前底卸式的吊桶在原有的技术上改革创新, 摆脱了这些缺点,提高了输送混凝土的速度, 操作简便,在出料口的弧行板面设有橡胶板,保证了出料口部的密封性和浆液不泄露, 同时也延长了吊桶的使用寿命, 在很多的行业中被推广应用。

　　吊桶是立井井筒开凿期间提升矸石、升降人员和材料的主要容器。当井筒涌水量小于6M3/h时，还可作排水用。根据卸矸形式不同吊桶分为挂钩式吊桶、座钩式吊桶及底卸式吊桶。底卸式吊桶是矿山立井施工中用于运送混凝土的专用设备，它适用于煤矿、金属矿、非金属矿及其他立井施工需要浇注混凝土的场合。特别对用冻结施工深表土层时、不能使用输料管下料时，更适合，它是煤矿凿井期间安全生产必不可少的。旧式底卸式吊桶在使用过程中显得笨拙，操作不方便，卸料不完全等缺点。本产品在原有的技术上改革创新，摆脱了这些缺点，提高了输送混凝土的速度，操作简便，在出料口的弧行板面设有橡胶板，保证了出料口部的密封性和浆液不泄露，同时也延长了吊桶的使用寿命，对避免和防止在煤矿立井期间不安全的隐患发生有着十分重要的意义，因此将该项技术推厂应用，顺应煤矿安全生产和发展的趋势和需求。

　　矿用吊桶就是常用的提升物料所用设备。矿用吊桶主要用于立井施工过程中，用于矸石的运输。矿用吊桶是竖井开凿和延伸时使用的提升容器。矿用吊桶依照构造可分为自动翻转式、底开式与非翻转式。非翻转式吊桶可供竖井开凿时升降人员、提运物料使用。矿用吊桶的结构强度要符合要求。由于吊桶的吊环经常受到较大的弯曲应力，容易疲劳而断裂，因此要加强对吊环的检查和维护。另外，吊桶与钢丝绳之间必须采用不能自行脱落的连接装置。矿用底卸式吊桶介绍矿用吊桶适用范围及特点：底卸式吊桶具有结构简单，开启灵活，并避免了采用溜灰管浇注时砼密度不均的弊端，因此在煤矿，冶金等井壁砼施工中被广泛采用。

　　使用范围及特点：吊桶是立井井筒开凿期间提升矸石、升降人员和材料的主要容器。当井筒涌水量小于6M3/h时，还可作排水用。根据卸矸形式不同吊桶分为挂钩式吊桶、座钩式吊桶及底卸式吊桶。矿用吊桶井筒涌水量小于6M3/h时使用范围立井井筒开凿期间作 用提升矸石、升降人员

　　矿用吊桶

　　一、座钩式吊桶

　　二、底卸式吊桶

　　矿用吊桶主要技术参数挂钩式吊桶型号一般有MZS5.1容积为0.5m3，桶体外径为825mm，桶口直径725mm，桶体高1100mm，吊桶全高1730mm，桶梁直径40mm，型号为MZS5.2容积为1m3，桶体外径为1150mm，桶口直径1000mm，通体高1150mm，吊桶全高2005mm，桶梁直径55mm，型号为MZS5.3容积为1.5m3，桶体外径为1280mm，桶口直径1150mm,桶体高1280mm，吊桶全高2270mm，桶梁直径65mm，型号为MZS5.4容积为2m3，桶体外径为1450mm，桶口直径1320mm，桶体高1320mm，吊桶全高2430mm，桶梁直径70mm

　　底卸式吊桶,用于建造立井时吊装物料,属于建井设备领域.现有的吊桶扇形闸门是整体的,其长度不可调整,影响到橡胶板和滚柱间的间隙及操作机构的开启力.闭锁机构不安全,操作人员疏忽时会产生事故,本实用新型的操作机构为四连杆装置.扇形闸门底部分两截,扇面长度可调节,闭锁装置采用门锁形式,可以自动闭锁.本底卸式吊桶操作简便,省力,闭锁机构安全可靠.

　　底卸式吊桶,由桶身、提梁、操作机构、扇形闸门、闭锁 装置组成,其特征在于：操作机构是四连杆传动装置；手把底 部用销轴与吊桶底座圈、连杆的下部连接；连杆的上端与扇形 闸门连接,扇形闸门装在耳座上；扇形闸门分为两截,用螺栓 连接,扇形闸门底部有滚柱,滚柱支承在装于扇形闸门底部的 轴承上；闭锁装置安装在桶身上,锁盒上端有拉杆,拉杆上有 横杆,拉杆和盒内的连接板相连接,连接板下有提杆,提杆外 有弹簧、提杆下端是舌形挡块。
