| 品牌 |
安科瑞 |
型号 |
ADL200N-CT/D36 |
| 类型 |
电子式电能仪表 |
准确度等级 |
有功电能：B 级（开口式互感器） |
| 最大电流 |
120 |
产地 |
江苏 |
| 厂家 |
安科瑞电气股份有限公司 |
|
1 概述
ADL 系列导轨式多功能电能表（双向计量单相电能表），是主要针对于光伏并网系统、微逆系统、储能系统、交流耦合系统等新 能源发电系统而设计的一款智能仪表，产品具有精度高、体积小、响应速度快、安装方便等优点。具有对电 力参数进行采样计量和监测，逆变器或者能量管理系统（EMS）与之进行通讯，根据实时功率及累计电能实 现防逆流、调节发电量、电池充放电等功能，可双向计量，实现户用分布式光伏能量管理。
二、特点
? 对电力参数进行采样计量和监测，逆变器或者能量管理系统（EMS）与之进行通讯，根 据实时功率及累计电能实现防逆流、调节发电量、电池充放电等功能
? 采用标准 DIN35mm 导轨式安装，具有体积小、安装方便、易组网等优点
? 具有双向计量功能，实现户用分布式光伏能量管理
? 可应用于光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电系统
三、技术参数

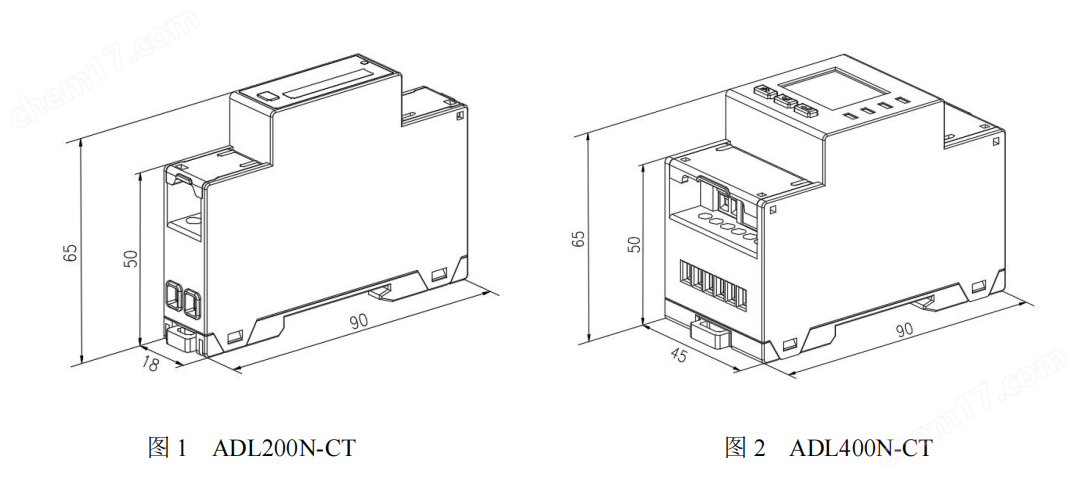

四，外形尺寸

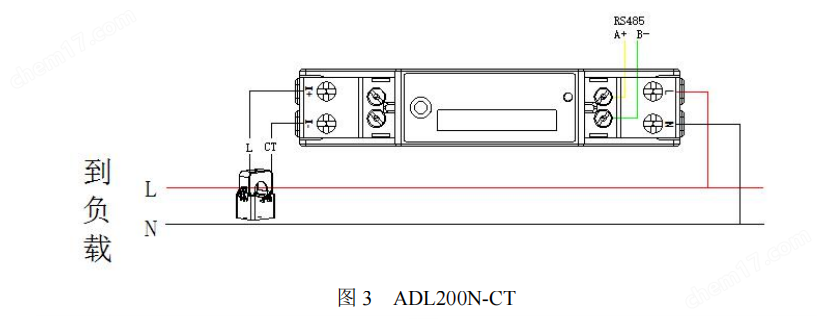

五，电压电流接线示意图
六，双向计量单相电能表主要功能
测量功能 ：能测量全电力参数包括电压 U、电流 I、有功功率 P、无功功率 Q、视在功率 S、功率因数 PF、频率。其 中电压 U 保留 1 位小数，频率 F 保留 2 位小数，电流 I 保留 2 位小数，功率 P 保留 3 位小数。 如：U = 220.1V，f = 49.98Hz, I = 1.99A，P = 0.439kW
仪表同时提供以上电参量高速响应寄存器
计量功能： 能计量当前组合有功电能，正向有功电能，反向有功电能，正向无功电能，反向无功电能。
七，证书说明
