无线测温系统
产品简介
温度在线监测主要是针对高低压开关柜内母排搭接点，断路器触头、电缆接头等电气连接点的温度进行监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为隐患，温度在线监测能够提升设备安全保障，及时、持续、准确反映设备运行状态，避免安全事故的发生，降低设备事故率。
工作原理

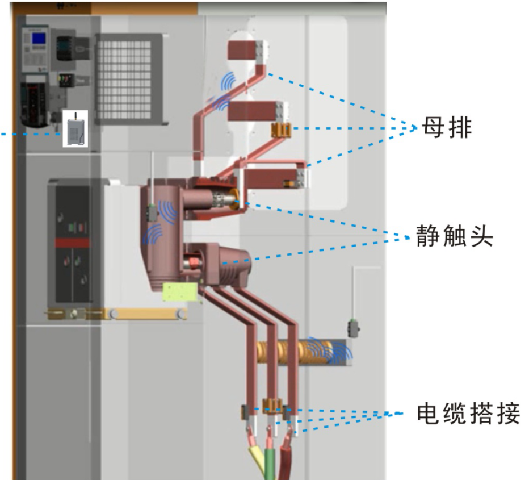

温度传感器直接安装于0.4-35kV配电柜内发热节点，通过无线射频技术将测温数据发送到收发器，再由收发器将数据传送至测温终端显示，测温终端可将温度数据传送到监控系统。

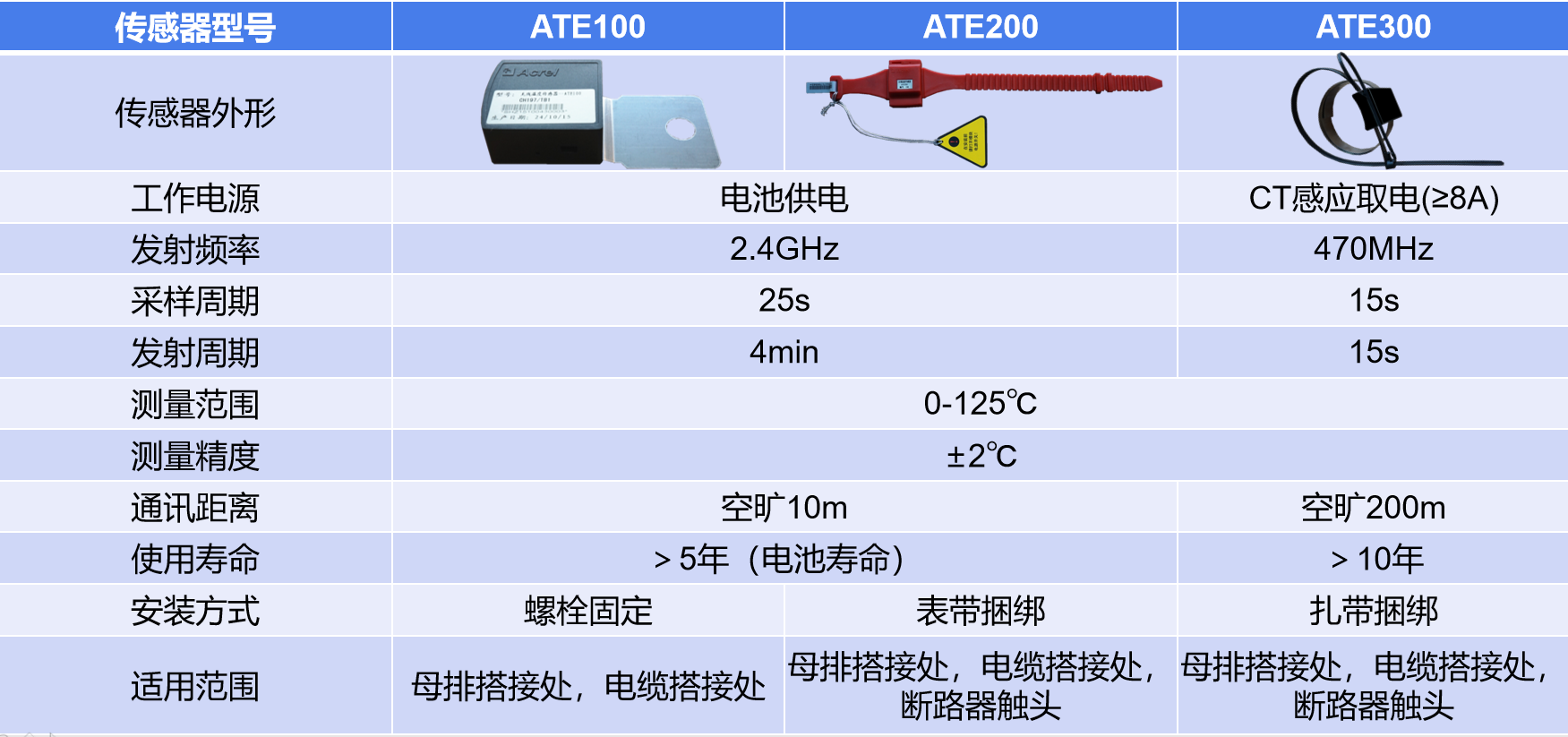

现场测温元器件
接收/显示单元
a. 配有一路 RS485 接口的无线测温收发器：
DC 24V供电，需配电源转换模块，ATC200接收ATE100/ATE200数据，ATC400接收ATE300数据，导轨式安装/螺丝安装，将温度数据通过485口上传
b. 无线测温装置ARTM-Pn：
接收并显示来自ATC100/ATC300的数据，嵌入式安装，将温度数据通过485口接至后台系统

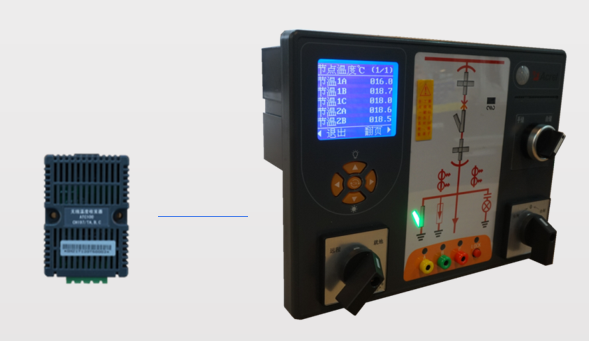

c.ASD320/ASD300智能操控无线测温一体化装置
AC/DC 110/220V供电,接收并显示来自ATC100/ATC300的数据,嵌入式安装,320、300的区别是300带全电量测量,将温度数据通过485口接至后台系统
安装方式
母排搭接点安装
断路触头器安装
方案配置

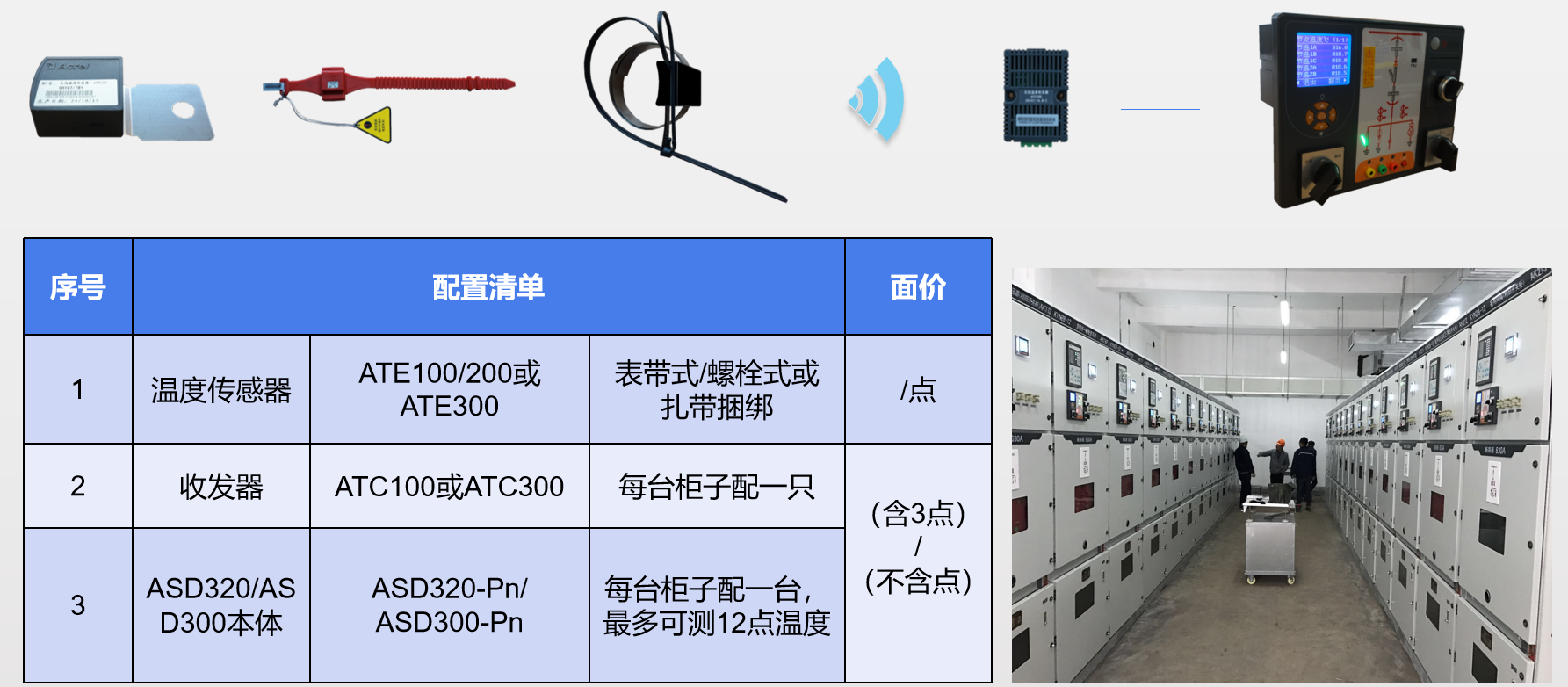

方案一：高压柜智能操控无线测温一体化方案

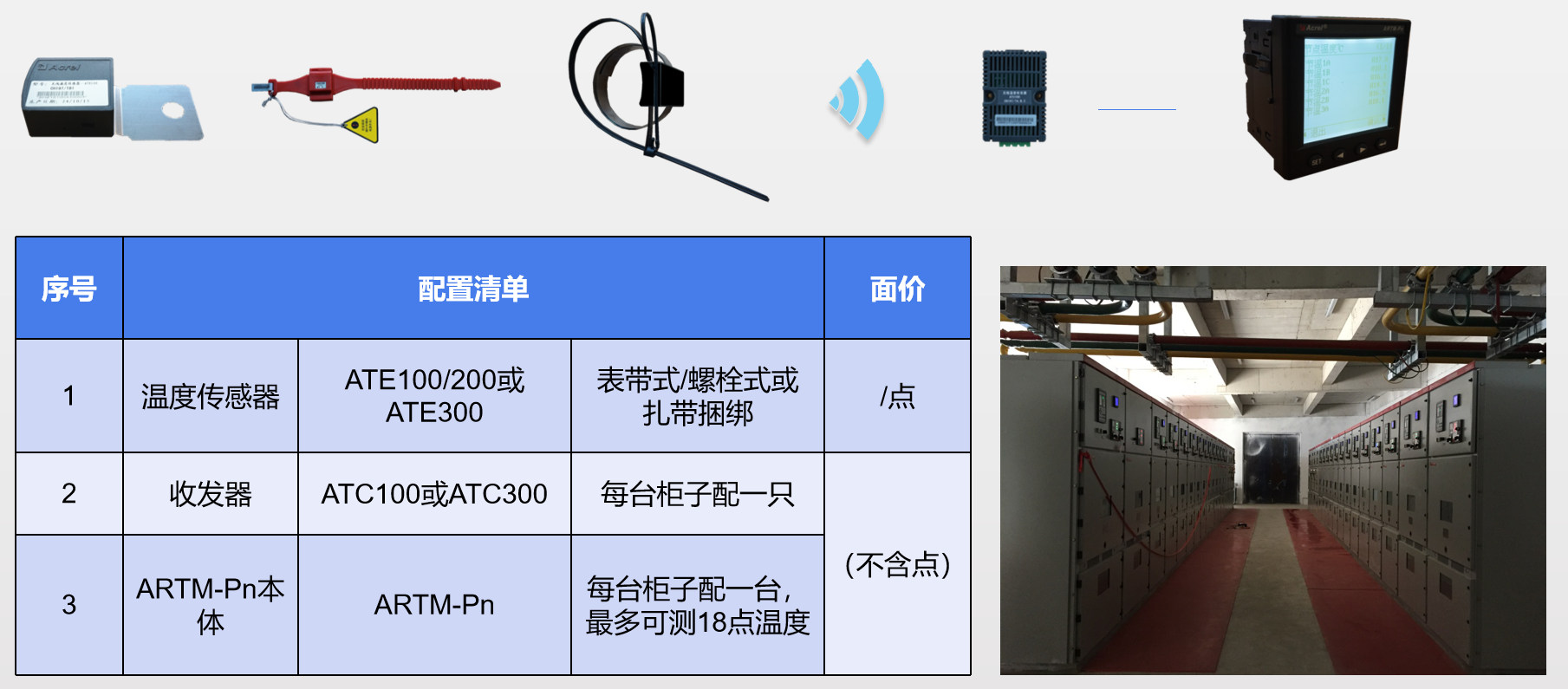

方案二：高低柜无线测温装置方案

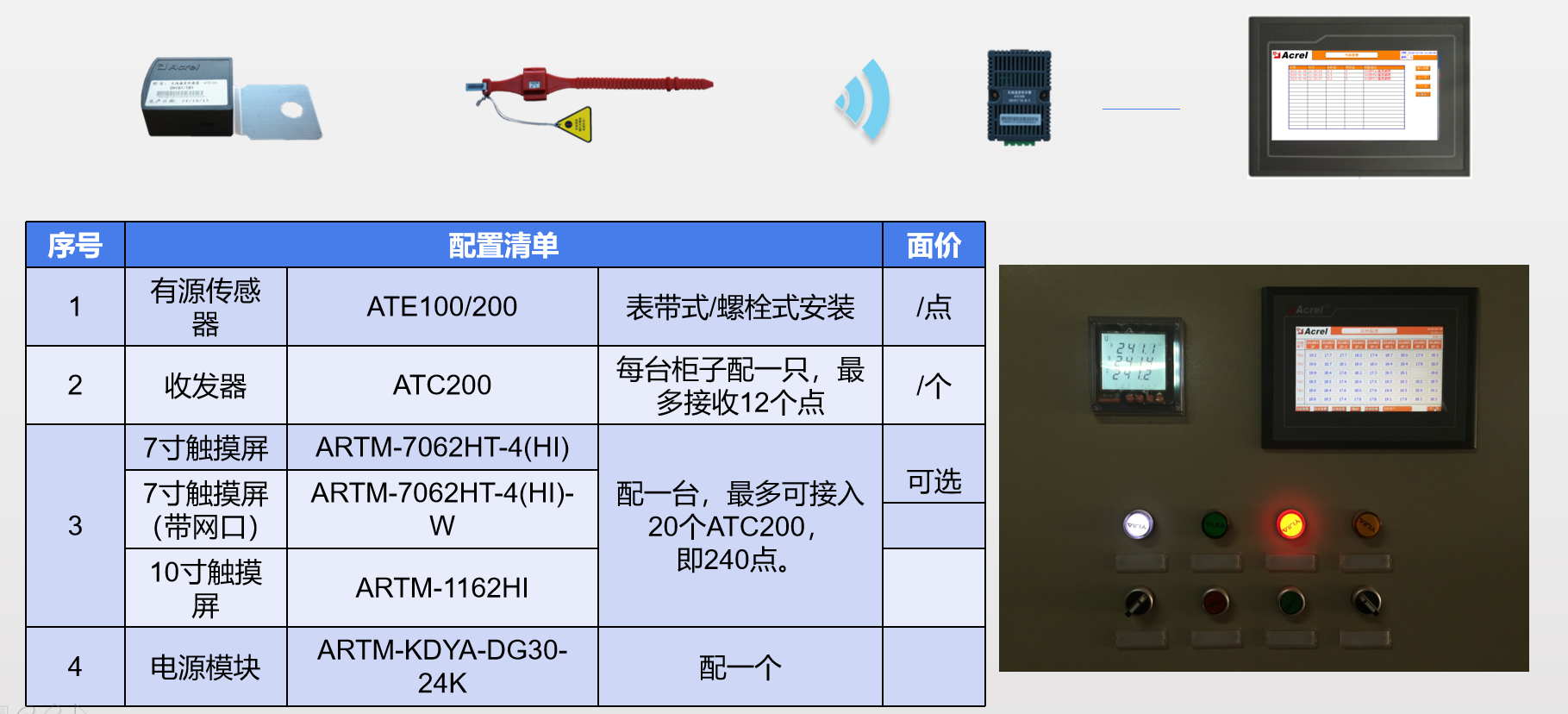

方案三：高低柜无线测温集中显示方案

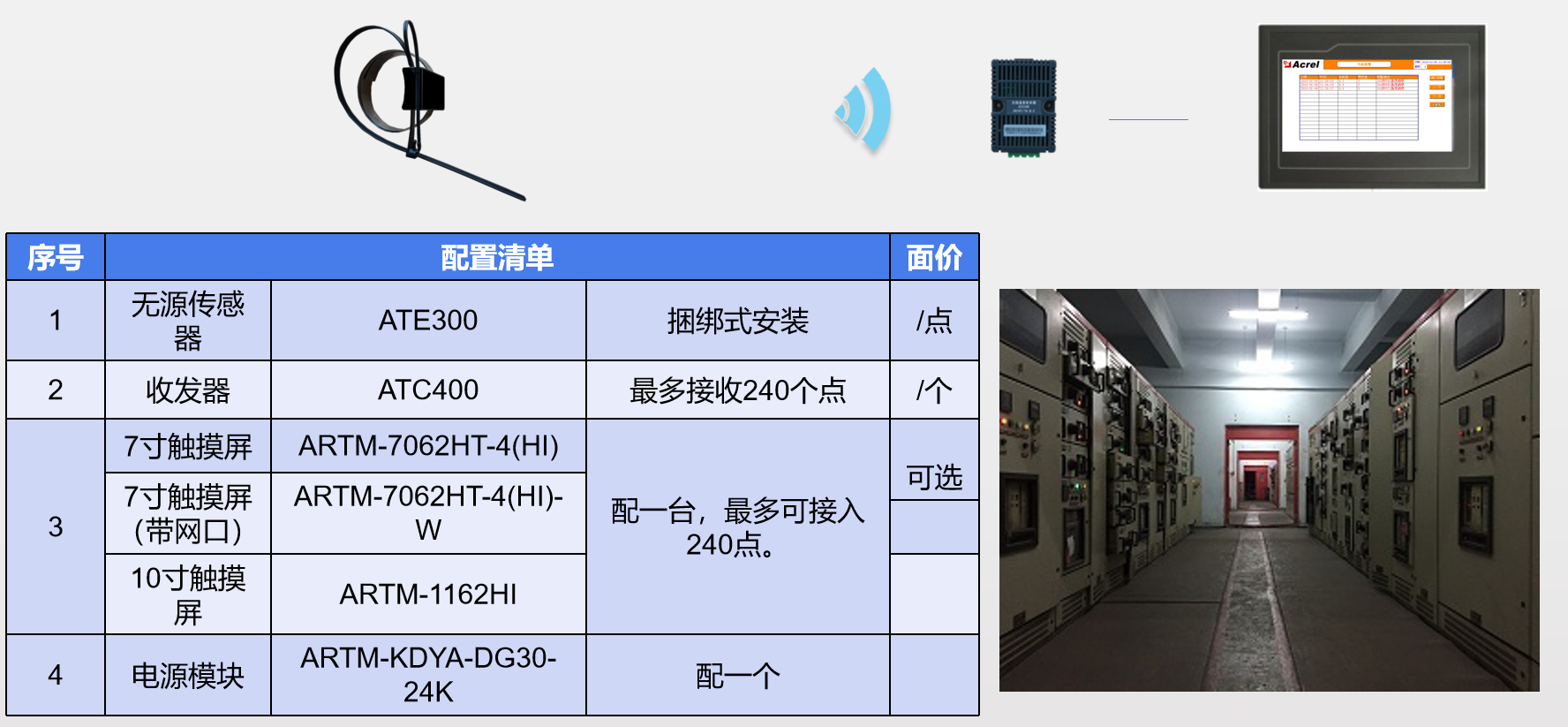

方案四：高低柜无线测温集中显示方案

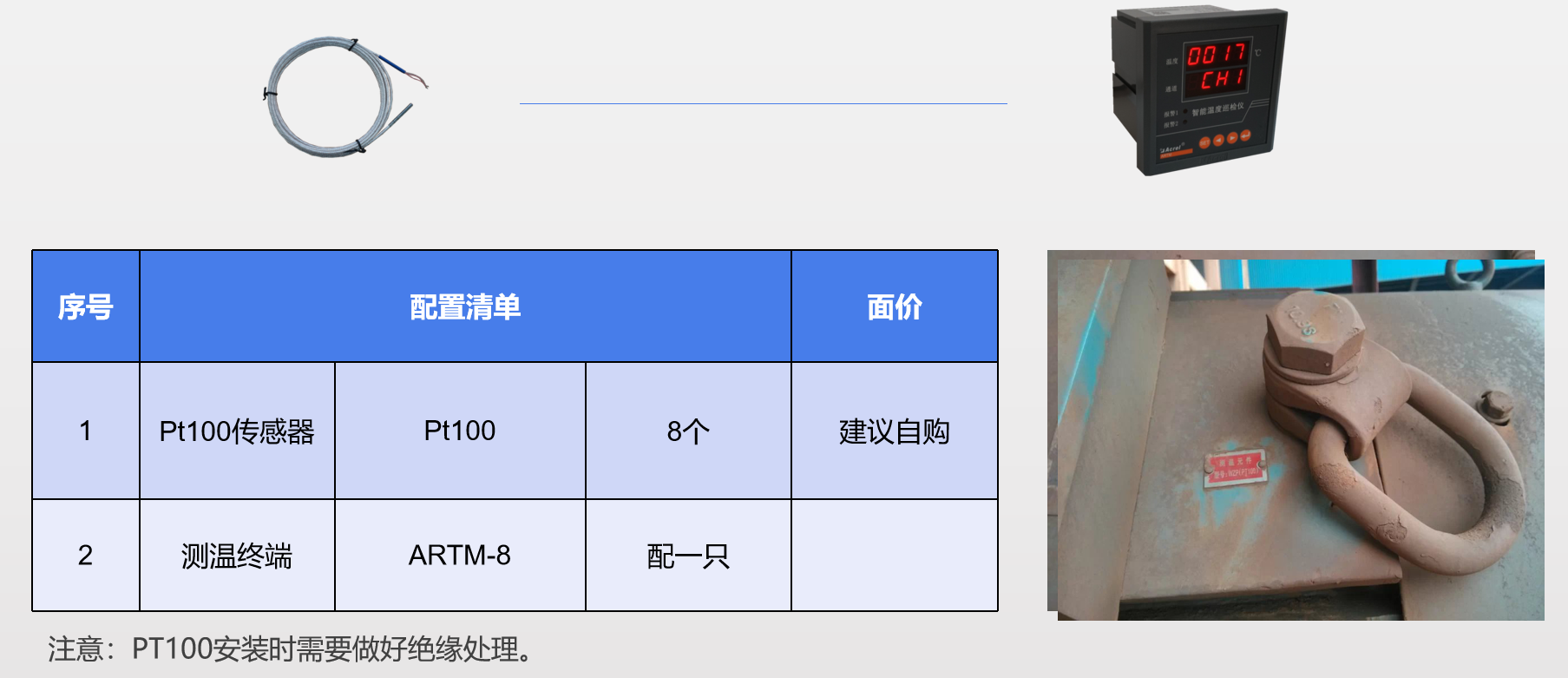

方案五：电机、变压器绕组测温方案

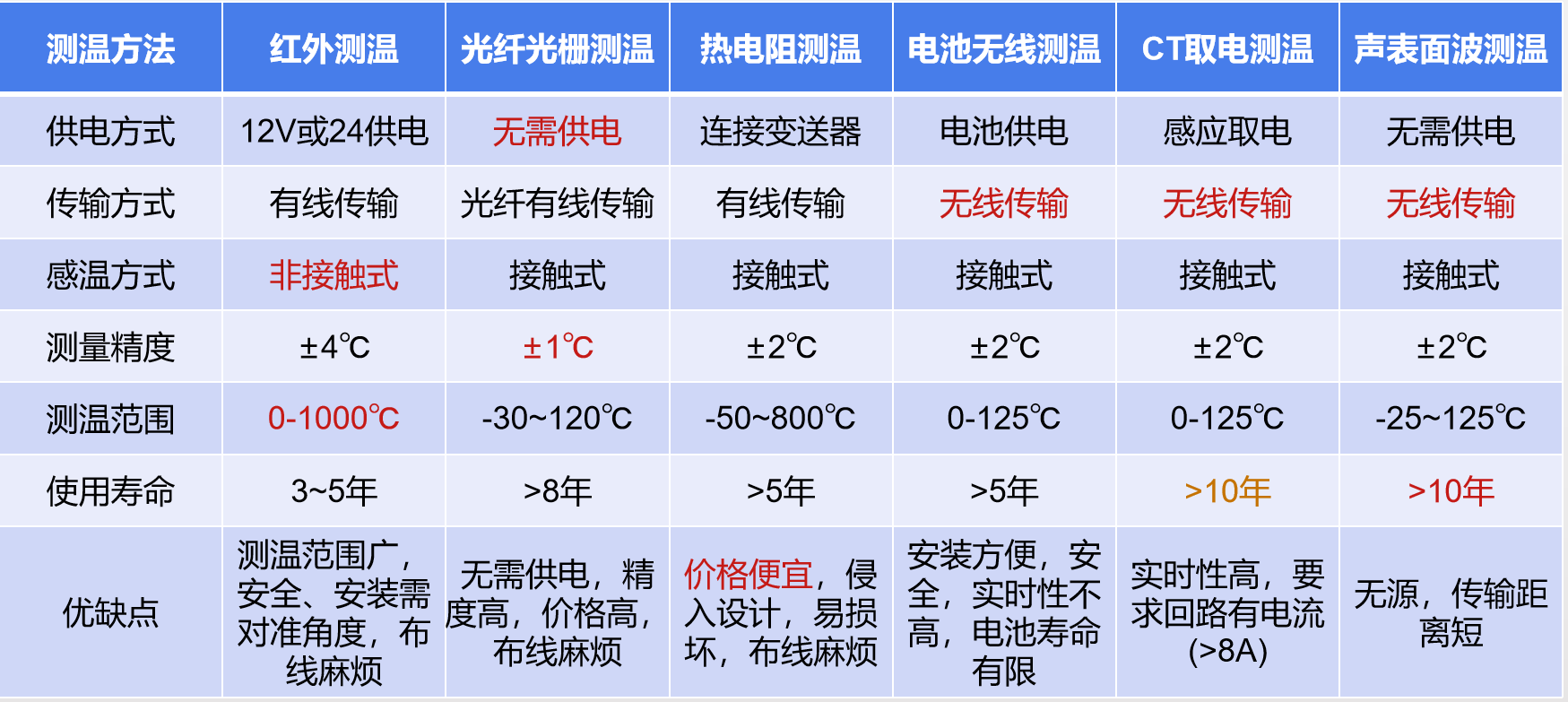

测温方案对比
Acrel-2000/T无线测温系统

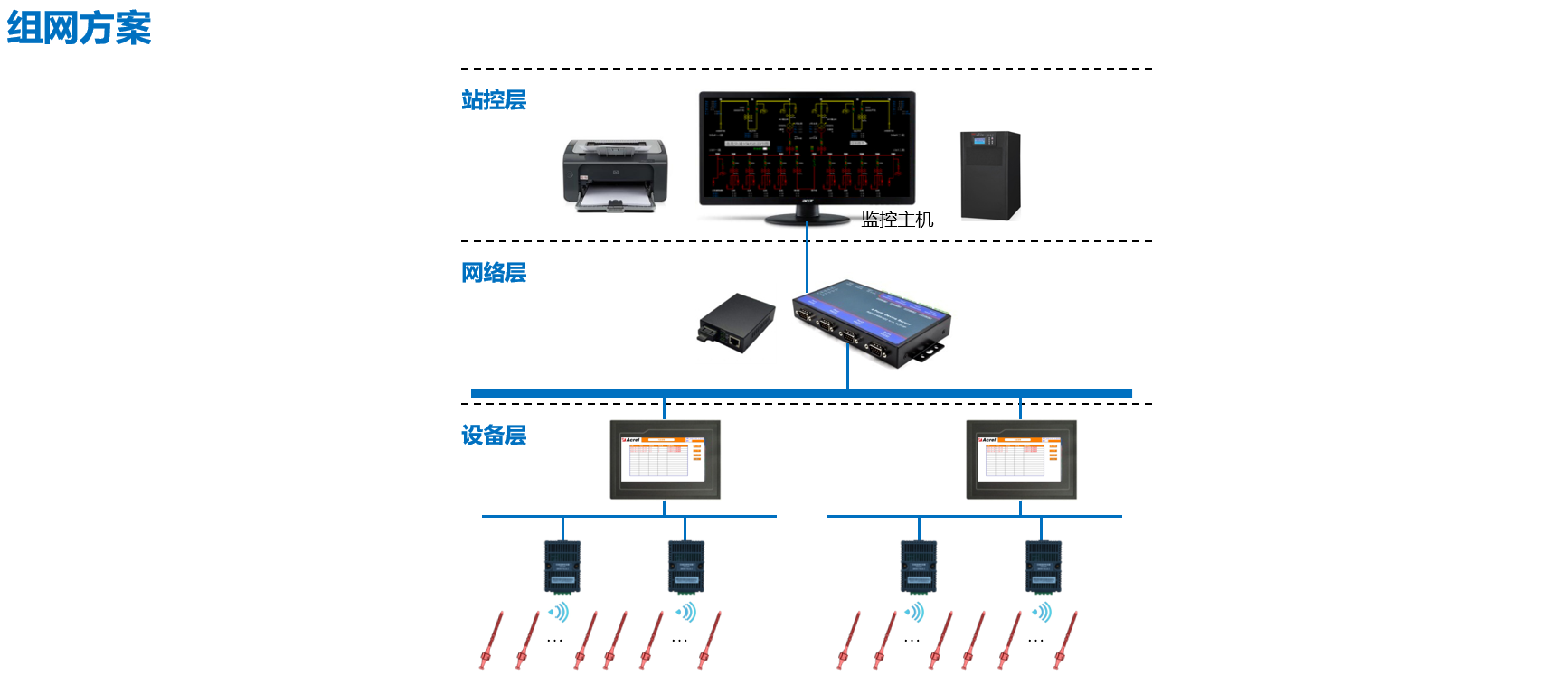

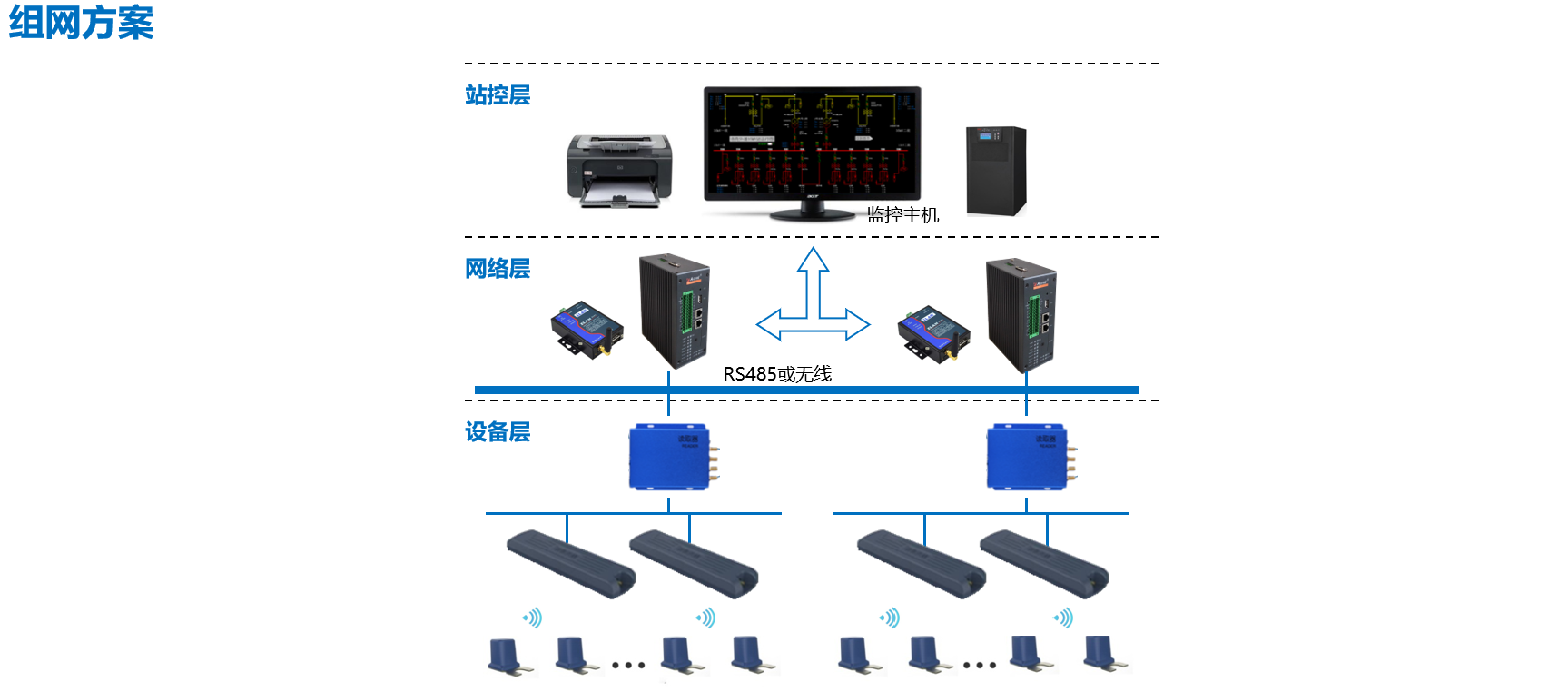

无线测温系统组网方式
无线测温系统案例
证书报告
