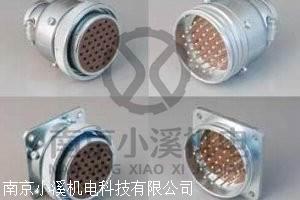

日本JAE航空电子NK-AD1-R圆形结线连接器 新品海外直发

　　日本JAE航空电子NK-AD1-R圆形结线连接器 新品海外直发

　　产品品牌：日本JAE航空电子

　　产品名称：圆形结线连接器

　　产品型号：NK-AD1-R

　　报价说明：

　　所有产品均为原装进口，产品价格随日本汇率波动变化，网上公示价格不是终报价，真实价格以实际询价为准，报价有效期约：一个月，欢迎询价！

　　供应商：南京小溪机电科技有限公司

　　はんだ結線 丸型コネクタ

　　?着脱操作の簡単なアクメねじ

　　コネクタの結合は、まずインサートを結合させて押し込み、次にカップリングナットを回転させて固定します。ナットの結合ねじは特殊アクメねじ(角形ねじ)ですから、わずかな回転で簡単に着脱できます。

　　?軽量、堅牢

　　シェル(外郭部品)は、軽量で堅牢なアルミ合金ダイカスト製です。MIL-DTL-5015(米軍規格)を基礎に開発された信頼性に富んだ製品です。

　　?安定したコンタクト接触

　　ピンとソケットコンタクトは、導電性の優れた銅合金より精密加工され、特にソケットコンタクト接触部には、ばね特性の良いベリリウム銅が巻きつけてありますから、ピンとソケットは常に安定した接触が得られます。

　　?クローズエントリ構造

　　ピンコンタクトが挿入されるソケットインシュレータ及び、ソケットコンタクトの口元はクローズエントリ(完全な円筒)構造になっています。この形状は、ピンコンタクトはソケットコンタクトの内部でこじり作用が働いても、接触に重要なスプリング部分に影響を与えることなく、加えてピンの直径より太いチェック端子棒等の挿入ができないため、ソケットコンタクトは常に良好な状態を保ちます。

　　?誤嵌合防止機構

　　金属シェルの結合部(バレル)には、位置決めガイドキー溝があります。コネクタの結合は、この案内で常に正規の位置で行われます。

　　?離脱防止用安全孔

　　振動や衝撃の強い場合は、カップリングナットの安全孔にワイヤを通して固定しナットの緩むのを防止することができます。通常の環境状態では特に必要ありません。

　　?用 途

　　放送機器、音響装置、通信機器 など

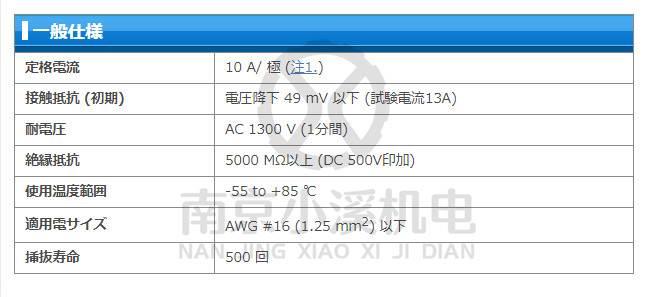

　　一般仕様

　　定格電流 10 A/ 極 (注1.)

　　接触抵抗 (初期) 電圧降下 49 mV 以下 (試験電流13A)

　　耐電圧 AC 1300 V (1分間)

　　絶縁抵抗 5000 MΩ以上 (DC 500V印加)

　　使用温度範囲 -55 to +85 ℃

　　適用電サイズ AWG #16 (1.25 mm2) 以下

　　挿抜寿命 500 回

　　FK-37-21C-7/8-R

　　FK-37-22C-7/8-R

　　FK-37-31S-R

　　FK-37-32S-R

　　FK-59A-2-R

　　FK-60A-2-R

　　FK-AD2-R

　　NK-27-21C-3/4-R

　　NK-27-21C-7/8-R

　　NK-27-22C-3/4-R

　　NK-27-22C-7/8-R

　　NK-27-31S-R

　　NK-27-32S-R

　　NK-59A-2-R

　　NK-60A-2-R

　　NK-AD1-R
