　　产品品牌：日本JAE航空电子

　　产品名称：全塑料圆型连接器

　　产品型号：JB10DX26PN1

　　报价说明：

　　所有产品均为原装进口，产品价格随日本汇率波动变化，网上公示价格不是终报价，真实价格以实际询价为准，报价有效期约：一个月，欢迎询价！

　　供应商：南京小溪机电科技有限公司

　　概 要

　　日本航空電子工業はオールプラスチックタイプの丸型ワンタッチロックコネクタ「JB10シリーズ」を開発しました。オールプラスチック化による軽量?ローコストの利点に加え、プレス部材を内蔵することでシールド構造にも対応しています。

　　芯数は26芯で、コネクタ嵌合時はIP67の防水性能を有しており、FA機器、通信機器等の多芯信号用コネクタとして広くご使用いただけます。

　　レセプタクルはジャムナットタイプで、パネルへの取付が容易であり、また、パネルとレセプタクルの間をOリングでシールする構造のため、信頼性の高い防水性能が確保されています。レセプタクルはフロントマウントタイプの他、リヤマウントタイプも開発中であり、状況に応じてコネクタの取付方法を選択することが可能となります。

　　プラグはストレートタイプで、ツールレスにてシールド線の処理を行うことのできる簡易結線構造を採用、容易で確実なハーネスを実現しております。また、2点ねじ締めによるケーブルクランプ構造により、強固なケーブル保持力が確保されております。

　　特 長

　　?オールプラスチックにより軽量化?ローコスト化

　　?操作性と耐振動性が良好なワンタッチロック嵌合(プッシュツイスト方式)

　　?コネクタ嵌合時の防水構造によりIP67を実現

　　?内部シールド構造

　　?ツールレスにて容易にハーネス可能なシールド処理方法

　　?用途に応じてピンインサートとソケットインサートを選択できる逆芯対応

　　?振動に強い多点接触構造のコンタクトによる優れた接触信頼性

　　用 途

　　工作機械、ロボット、サーボモータ、通信機器など各種産業機器

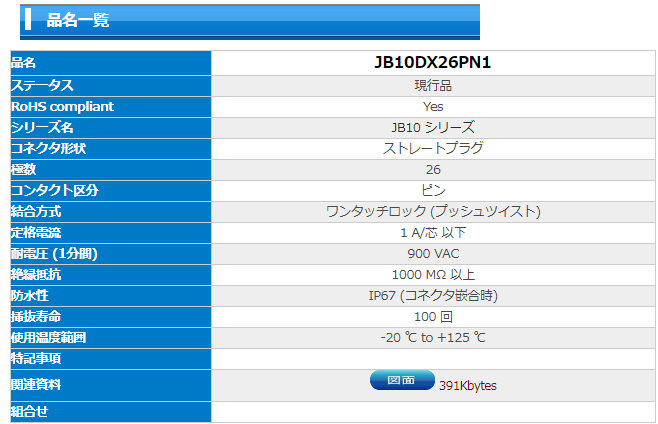

　　品名 JB10DX26PN1

　　ステータス 現行品

　　RoHS compliant Yes

　　シリーズ名 JB10 シリーズ

　　コネクタ形状 ストレートプラグ

　　極数 26

　　コンタクト区分 ピン

　　結合方式 ワンタッチロック (プッシュツイスト)

　　定格電流 1 A/芯 以下

　　耐電圧 (1分間) 900 VAC

　　絶縁抵抗 1000 MΩ 以上

　　防水性 IP67 (コネクタ嵌合時)

　　挿抜寿命 100 回

　　使用温度範囲 -20 ℃ to +125 ℃

　　型号：

　　JB10DX26PN1

　　JB10DX26SN1
