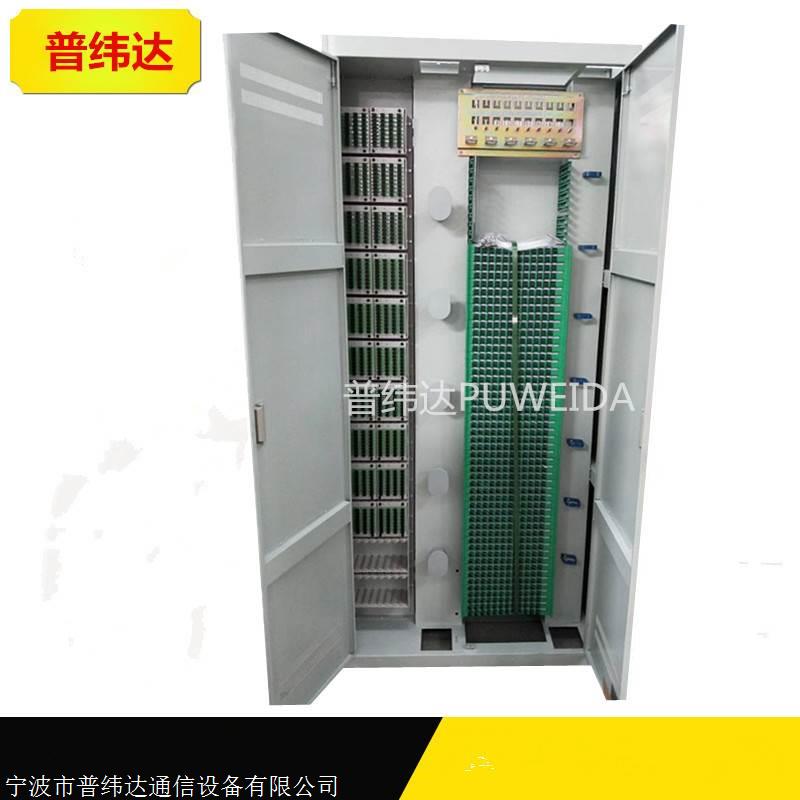

576芯光纤配线柜

576芯光纤配线柜

价格 面议
起订量 10㎡
货源所属商家已经过真实性核验
品牌 普纬达
型号 PWD-03
关键字
在线咨询 立即下单 留言询价 电话咨询
宁波普纬达通信设备有限公司
通过真实性核验手机验证
主营:
光纤分纤箱,光缆交接箱,ODF光纤配线架,三网合一光纤配线架,MODF光纤配线架,三网合一光缆交接箱

进入店铺全部产品

店内推荐

产品详情

  576芯光纤配线柜配置介绍:576芯光纤配线柜

  三.安装

  机柜为国际标准通用19″机柜,采用进口电解板经特殊工艺制造,表面喷塑处理,外形美观大方。机柜底部采用4个M10×80的膨胀螺钉(随机附件)紧固于地面。顶部采用角连件用菱形螺母与机房走线槽道固定。

  1)使用和操作

  1、光缆开剥、固定及保护

  1、将光缆从上方或下方的光缆入孔引入架体

  2、带状光缆的开剥及固定

  2.1光缆开剥长度为:2.5 米+光缆开剥处到距离远的熔接配线模块距离(可视实际情况变化),铠甲层预留40mm,中心加强芯预留150mm(两侧加强芯留55 mm);

  2.2在光缆开剥处套上热缩套管,用电吹风加热,使热缩套管将光缆开剥处包紧,尾纤清理干净,每带均套上保护套管,保护套管在铠甲层处预留65mm裸带;

  2.3将光缆从裸带处放入保护接头,再将松套管部分可用胶带缠绕,使其外径与保护接头相匹配,推入保护接头,使光缆加强芯穿过螺母座槽,喉扣挂在光缆固定板钩上,拧紧喉扣螺钉及加强芯紧定螺钉;

  2.4按顺序将带有保护扁管的每一带光纤轻轻压入保护接头固定槽内,每一槽多可压三带;

  2.5将接头盖小端头部插入保护接头对应部分,再将大端压下,保护接头安装完毕;

  3. 非带状缆的开剥及固定

  3.1 光缆开剥长度为:2.5米+光缆开剥处到距离远的熔接配线模块距离(可视实际情况变化),铠甲层预留40mm,加强芯预留150mm;

  3.2 在光缆开剥处套上热缩套管,用电吹风加热,使热缩套管将光缆开剥处包紧;

  3.3 视尾纤本身的保护情况决定是否加护套管;

  3.4 用喉扣将光缆固定在光缆固定板上。

  4.适配器及尾纤的安装

  1. 带状尾纤安装

  1.1抽出一个光纤一体化模块,放置于工作台上,取下上下两面盖板,将12个适配器(FC或SC)对准安装槽由上向下压入,注意适配器导向槽朝上;

  依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝)将尾纤头按一体化模块上1-12的顺序插入适配器并拧紧,注意尾纤的插入方向必须与适配器的导向位置一致;

  1.3将光分支器沿着两个圆柱压入,将冗余尾纤在模块背面尾纤盘绕区盘储;

  1.4将光分支器后面的裸带从一体化模块中间长方孔穿至模块正面,盖上背面盖板;

  1.5将剩余裸带盘储于模块正面熔接区内,盖好上盖板;

  1.6将一体化模块依次插入熔配单元箱内相应的位置。

  2.单芯尾纤安装

  2.1从熔配单元箱中抽出一个一体化模块,放置于工作台上,取下上下两面盖板,将12个适配配器(FC或SC)对准安装槽由上向下压入,注意适配器导向槽朝上。

  2.2将标识好的12根单芯尾纤头由模块背面穿至正面,按一体化模块上1-12的顺序插入适配器并拧紧,注意尾纤的插入方向必须与适配器的导向位置一致。

  2.3将冗余尾纤在模块背面尾纤盘绕区盘绕1-2圈,用线扎将12根尾纤在图示位置扎固,然后按图示将尾纤自由端的外护套管与纤维剥除并将其从一体化模块中间长方孔穿至正面,盖上背面盖板;

  2.4将剥除松套管的12根单芯尾纤盘储于模块正面熔接区内(见右图),盖好上盖板。

  2.5将一体化模块依次插入旋转插箱内相应的位置。

  5、熔接操作

  1.1取出一体化模块放置于熔接工作台上,揭开正面盖板,释放盘储于熔接区内的尾纤;

  1.2将外线裸纤保护套管端部用线扎固定在图示位置,裸纤进入熔接区;

  1.3在尾纤、光缆纤芯其中之一套上熔接保护套管,然后用熔接机进行熔接。检验合格后,将熔接保护套管移至熔接点,在熔接机上进行热收缩;

  1.4将冗余的裸纤(尾纤和光缆纤芯)在熔接区如图盘储好;

  1.5盖上模块正面盖板;

  1.6将裸纤保护套管在模块正面外圈盘好,出口处用线扎固定;

  1.7每芯光纤做好标识记录;

  1.8将一体化模块插入原来位置;

  1.9完成整个架体的熔接。

  6、光纤跳线

  1.1建议选取直径Ф2的跳线(易于管理,占空间小);

  1.2将跳纤一端插入适配器,另一端在储纤单元上盘储后,与相应的适配器连接;

  1.3保证跳纤自由弯曲半径大于40mm。

  超五类24口网络配线架的详细介绍 相关文档: PDF DOC TXT

  超五类24口网络配线架 24口超五类非屏蔽网络配线架 产品介绍 超五类24口网络配线架 24口超五类非屏蔽网络配线架

  ◆ 产品名称:576芯光纤配线柜超五类网络配线架

  ◆ 产品类型:超五类24口配线架,

  ◆ 规格:19″安装尺寸,一体集成化模块设计,自带4组模块,4PIN 4PIN金针高低复式设计

  ◆ 材质:采用优质冷轧钢板、磷青铜及PC注塑而成

  ◆ 颜色:黑色

  ◆主要技术参数

  *IDC:磷青铜,镀银(20~50uiLZh),适用线缆为22,24及26AWG(0.64,0.5及0.4mm),寿命不小于1500次。

  *8线插针:磷青铜,镀金(20~50uiLZh),插头插座可重复插拔不小于750次

  *阻燃性:采用PPO+PC注塑而成,满足国际标准

  *接触电阻:正常大气压条件下不大于2.5mΩ(不含体电阻)

  *绝缘电阻:正常大气压条件下不小于1000MΩ

  *抗电强度:DC 1000V(AC、700V)1分钟内无击穿和飞弧现象

  *标准:依据国际标准ISO/IEC11801;TIA/EIA568设计制造

  产品优点

  每个模块都是PC阻燃塑料,镀金磷铜材质,4PIN 4PIN金针高低复式设计,后带卡扣式理线槽,轻松过FLUKE测试;产品介绍

  ◆ 产品名称:六类非屏蔽配线架

  ◆ 产品类型:六类24口配线架,后带卡扣式理线槽

  ◆ 规格:19″安装尺寸,一体集成化模块设计,自带4组模块,4PIN 4PIN金针高低复式设计

  ◆ 材质:采用优质冷轧钢板、磷青铜及PC注塑而成

  ◆ 颜色:黑色

  产品优点

  每个模块都是PC阻燃塑料,镀金磷铜材质,4PIN 4PIN金针高低复式设计,后带卡扣式理线槽,轻松过FLUKE测试;

  产品类型:超五类24口配线架,非屏蔽

  规格:19″安装尺寸,模块化设计

  材质:采用优质冷轧钢板、磷青铜及PC注塑而成

  颜色:黑色

  主要技术参数

  *IDC:磷青铜,镀银(20~50uiLZh),适用线缆为22,24及26AWG(0.64,0.5及0.4mm),寿命不小于250次。

  *8线插针:磷青铜,镀金(20~50uiLZh),插头插座可重复插拔不小于750次

  *阻燃性:采用PPO+PC注塑而成,满足国际标准

  *接触电阻:正常大气压条件下不大于2.5mΩ(不含体电阻)

  *绝缘电阻:正常大气压条件下不小于1000MΩ

  *抗电强度:DC 1000V(AC、700V)1分钟内无击穿和飞弧现象

  *标准:依据国际标准ISO/IEC11801;TIA/EIA568设计制造

  ◆应用范围

  *配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备

  综合布线生产基地!跳线架、配线架、理线架、卡接模块、RJ11电话模块、RJ45网络模块、网络面板、网络机柜

  配线架|网络配线架|RJ45配线架(12口配线架|24口配线架|48口配线架)

  布线应有尽有、质量保证!随时欢迎您前来咨询!!!

  综合布线生产基地!跳线架、配线架、理线架、卡接模块、RJ11电话模块、RJ45网络模块、网络面板、网络机柜

  配线架|网络配线架|RJ45配线架(12口配线架|24口配线架|48口配线架)

  布线应有尽有、质量保证!随时欢迎您前来咨询!!!

  好品质与日月同辉!用心服务为普纬达共赢!

  一:室外光缆的引入

  设备的正面,设计为外线缆侧。在机架的顶部,配有多层光缆引入固定板。外线光缆首先引入到光缆固定板上,进行固定,接地保护。开剥后的光缆,顺着机架左边的线环引入到下面各层熔配一体化塑料托盘中,并与托盘中的尾纤进行熔接,每六块十二芯托盘为一单元体,每一个单元体为七十二芯,并可选配有机框,标识门板。

  二:设备缆的引入

  设备的背面,设计为设备线缆侧。设备引入过来的室内黄色缆或单芯纤从机架顶部的左侧中间部位引入并捆扎,引入过来的室内黄缆或单芯纤到各层翻转单元板前均须开剥,开剥后的纤,再引入到翻转单元板的背后与适配器相接。翻转单元板可以向前翻转110°度,方便设备来的纤的连接。每块翻转单元板计96芯,可以安装FC适配器,SC适配器,LC适配器等。

  576芯光纤配线柜机架外形尺寸

  1.为与机房内其它设备高度保持一致,便于走线,OMDF机架高度一般选用2600mm、2200mm和2000mm三种。在现有测量室内安装时,也可根据现有测量室的空间高度定制,但高不得超过3510mm。

  2.OMDF的宽度宜为 120mm 的整数倍,推荐选用宽度为720mm。深度推荐选用600mm、800mm及900mm三种。

  3.机架外形尺寸的偏差不应超过±2mm;外表面对底部基准面的垂直度公差不大于3mm。

  走线槽道

  1.机架的设备侧应安装多层水平走线槽道,以满足多个机架并架时的走纤。

  2.走线槽道可分层设置在设备侧每层光纤终端单元的下方或后面,也可设置在架体

  中间位置,但不应影响光缆的布放与固定。

  3.走线槽道内可设置挡纤柱,将架内跳纤与架间跳纤分开。架内跳纤靠走线槽道内

  侧布放,架间跳纤靠走线槽道外侧布放,以避免跳纤的交叉走线。

  4.各架走线槽道的高度、尺寸应相同,以便于并架时相互拼接、延伸。

  576芯三网合一光纤配线柜(图文详细介绍):

  576芯光纤配线柜主要特点:

  " 前后操作方式,可多台并架使用;

  " 设有分支光缆存储装置,可存储分支光缆余长;

  " 跳纤可定长,架内跳纤可定长为2 米、3 米、4 米;

  " 应用范围:适用于引入光缆在2000 芯以上的大型模块局、中心机房。

  576芯光纤配线柜环境要求

  使用环境条件:

  工作温度:-5℃~+4O℃ 。

  相对湿度:≤85 % (+30℃)。

  大气压力:70~106kPa。
