ps30-40d-50d可调式多功能消防水炮使用说明书
一、用途特点
ps30-50d型消防水炮是灭火系统中一种重要设备。.它可根据火场情况喷出雾状细小水滴也可喷射直流水柱。流量可按需要在30-50l/s的范围调节.。操作灵活。方便、简单、炮身可作水平、俯仰回转并可实现自锁等功能，有利于操作人员撤离火场实现无人喷射 ,该消防水炮以水作介质，是远距离扑灭火灾的灭火设备,适用于石油化工企业、储罐区、飞机库、仓库、港口码头等场所，更是消防车理想的车载消防炮。该炮和我厂生产的自泄式炮座配套可组成快速开关型自泄式消防水炮, 尤适合在我国北方寒冷地区使用.
二、结构特点
炮由底座、进水管、回转体、集水管、射流调节环、手把和锁紧机构等组成,炮身可作水平回转和仰俯回转，并可实现定位。该炮使用压力范围广，射程远并可实施直流至90°开花、水雾射流的无极调节。其重量轻、体积小、功能全、灭火效果好，使该炮的最大特点。
三、技术参数
| 型 号 ps30-50d
| 额定工作压力mp a
| 流量l/s
| 射程 m
| 使用压力范围mp a
|
| ps30d
| 1.0
| 30
| ≥55
| 0.8-1.2
|
| ps40d
| 1.0
| 40
| ≥60
| 0.8-1.2
|
| ps50d
| 1.0
| 50
| ≥65
| 0.8-1.2
|
| 型号
| 长×宽×高（mm)
| 仰俯角
| 水平回转角
| 重量(kg)
|
| ps30-50d
| 710×384×340
| -30-75°
| 360°
| 12
|
| 法兰连接尺寸
| 底座直径（mm)
| 孔中心距（mm)
| n孔径 （mm)
| s法兰厚度
|
| dn80法兰连接
| 180
| 155
| 6 – 直径13mm
| 16mm
|
| dn100法兰连接
| 220
| 180
| 8 - 直径18mm
| 16mm
|
| (不含税)价格
| rmb
|
|
|
|
四、使用与保养
1、炮应在使用压力范围内使用。
2、应经常检查炮的完好性和操作灵活性，发现紧固件松动，应及时修理，使炮一直处于良好的使用状态。
3、射水操作时，松开锁紧螺钉，调整好炮的喷射方向和角度，然后提高至所使用的压力。
4、转动射流调节环即可实现水的支流变换为开花，或将开花变换为直流。
5、每次使用后，应喷射一段时间的清水，然后将炮内水放净。
6、炮转动部位应经常加润滑剂，以保证转动灵活。
7、喷射时，炮口前绝对不能站人。
8、炮不能用以扑灭带电设备，以免触电。
9、非工作状态下，炮应置水平状态，并用防雨布盖好

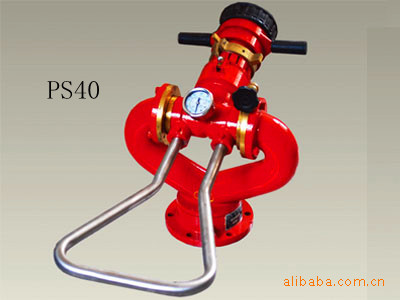

ps30-50d多功能可调式消防水炮图样:
