隧道断面检测仪

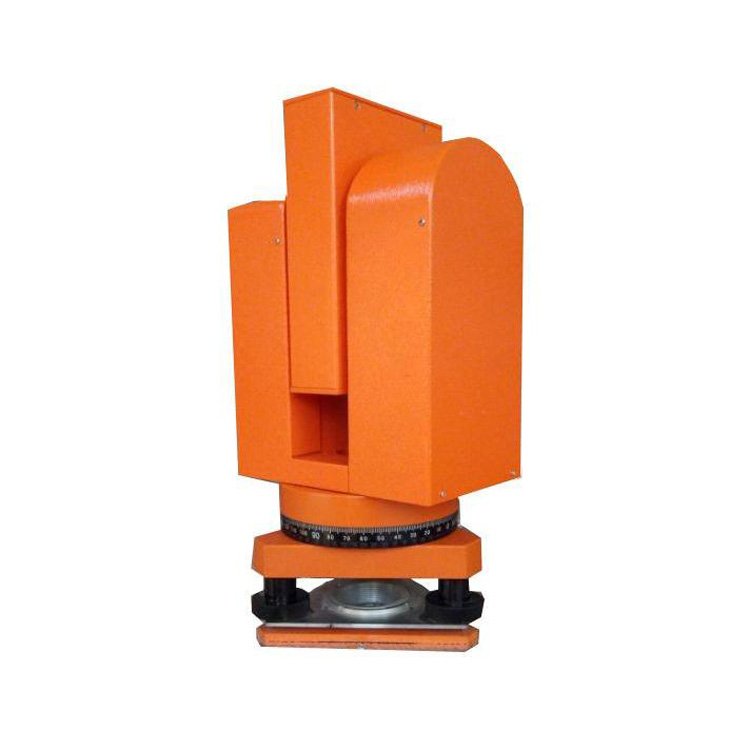

　　FTDM-2F隧道激光断面仪

　　一、仪器概述

　　我国是一个多山国家，75%的国土是山地或重丘，为缩短里程，保护环境，节约土地，在我国的山地基础设施建设中尤其重视隧道方案。开挖是隧道施工工期和造价的关键工序，超挖不仅因为出渣量及衬砌量增多而提高工程造价，还会因为局部超挖产生应力集中问题而直接影响围岩稳定性。欠挖则直接影响衬砌厚度，对于工程质量和安全产生隐患。各种资料显示，超欠挖控制对隧道结构的可靠度及经济效益有重要影响。

　　FTDM-2F隧道激光断面仪采用无合作目标激光测距技术和精密测角技术，将极坐标测量方法与计算机技术紧密结合，配合图形处理软件，可快速获得隧道封闭空间内部轮廓曲线，实时显示超欠挖值，同时可对收敛情况、开挖土石方量进行测量，具有指示炮眼功能，无需后处理可快速出具检测结果及报告，是一款实用性很强的工程测量工具。

　　二、应用范围

　　1． 隧道开挖断面的快速检测

　　2． 大跨度建筑内部轮廓检测

　　3． 边坡防护挡土墙验收检测

　　4． 坝底、沟渠开挖断面监测

　　5． 桥梁静态挠度检测

　　6． 矿井限界检测

　　7． 施工检测、竣工验收检测及开挖方量检测

　　三、仪器特点

　　1、真正高速检测，无需后处理，可直接输出报告

　　2、高精度角度控制，保证测量结果无误

　　4、一体化设计，紧凑轻便，操作简单方便

　　5、使用专用控制器，显示结果形象直观

　　四、 技术指标

　　1. 仪器功能：当前断面检测、土石方量计算；

　　2. 显示方式：实时显示超欠挖；

　　3. 控制方式：专用控制器或掌上电脑；

　　4. 检测半径：0.2～60米；

　　5. 测距精度：±1毫米；

　　6. 测角精度：0.01°；

　　7. 测角范围：30～330度；

　　8. 存储容量：1000个断面；

　　9. 电池容量：连续工作6小时；

　　10. 传输接口：USB、串口、并口（可选）；

　　11. 工作温度：-10℃～50℃。
