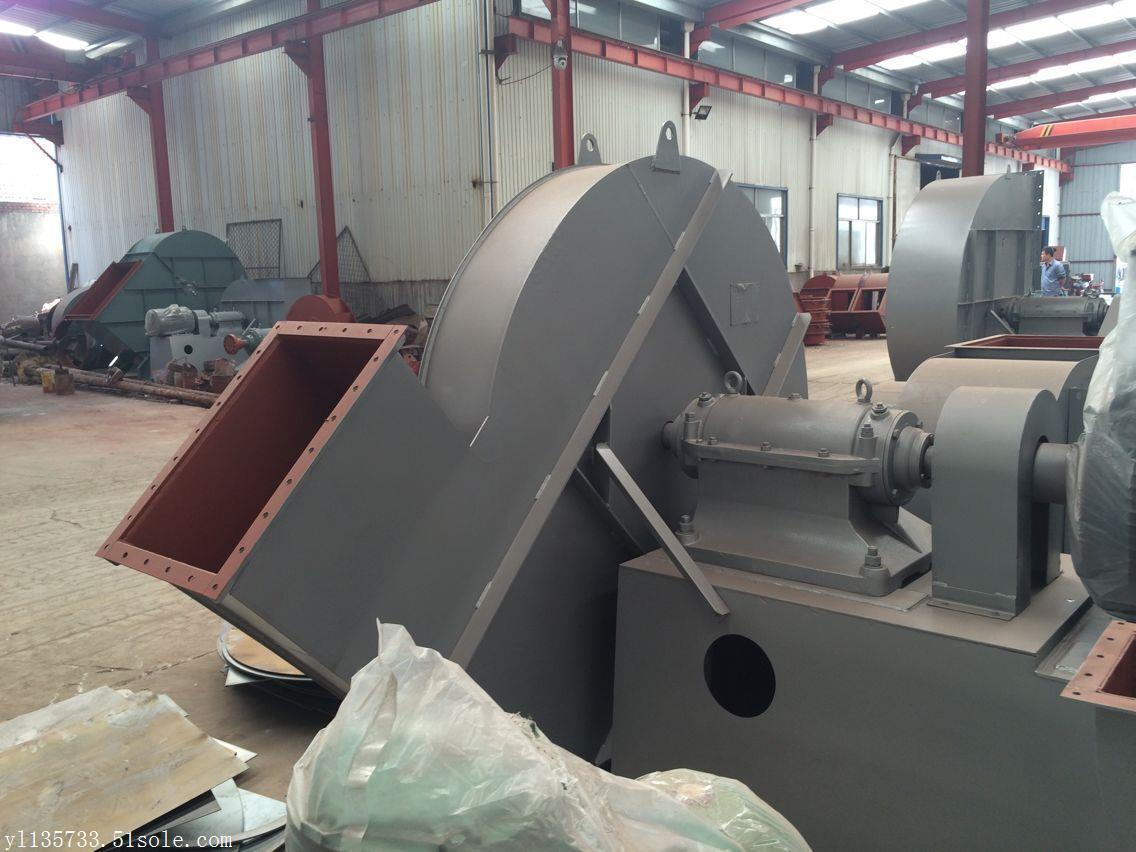

风机主要由叶轮、机壳、进风口、支架等组成。 1机壳：用普通钢板焊接成蜗形壳整体。 2. .叶轮：9－19型风机为12片叶片，9－26型风机为16片叶片，均属前弯型。叶轮扩压器外缘高圆周线速度不得超过140m/s，叶轮成形后，经静、动平衡校正，故运转平稳。 3.进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。 4.传动组
| 机 号
|
传动 方式
|
转速 r/min
|
序 号
|
全压 Pa
|
流量 m3/h
|
内效 率%
|
内功率 KW
|
所需功率 KW
|
电动机
|
联轴器 GB4323-84 （一套）
|
地脚螺栓 GB799-88 （4个）
|
螺母 GB6170-86 （4个）
|
垫圈 GB97.1-85 （4个）
| |
|
型号
|
功率KW
| |||||||||||||
|
8
|
D
|
2900
|
1 2 3 4 5 6 7
|
15955 15818 15504 15112 14644 14177 13634
|
17584 19277 20947 22640 24332 26003 27696
|
77.2 78.2 78 76.7 74.9 72.7 70
|
95.72 102.73 109.86 117.75 125.85 134.28 143.14
|
112.3 120.5 128.9 138.2 147.7 157.6 168.0
|
Y315M-2
|
132
|
TL8 (200-65×65)
|
M 24×630
|
M 24
|
24
|
|
Y315L2-2
|
200
| |||||||||||||
：由主轴、轴承箱、联轴器等组成。主轴由钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承，用润滑脂润滑。
