| 型号 |
LTC-I209~26 |
杆径 |
内径12到51 |
| 厂家 |
天津一洋五金有限公司 |
|

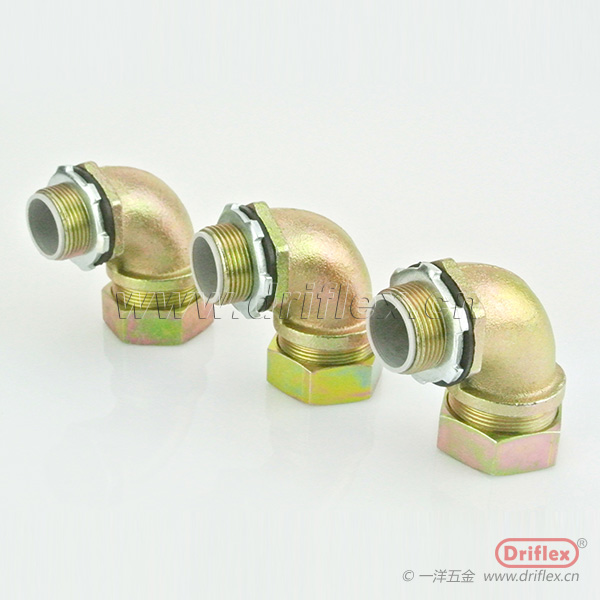

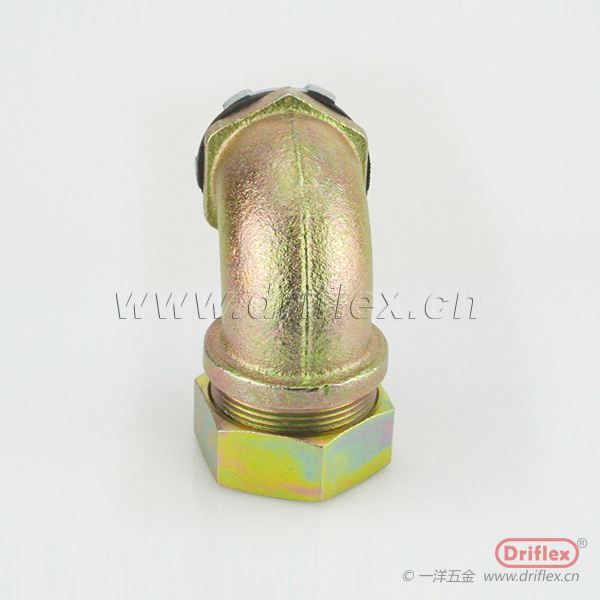

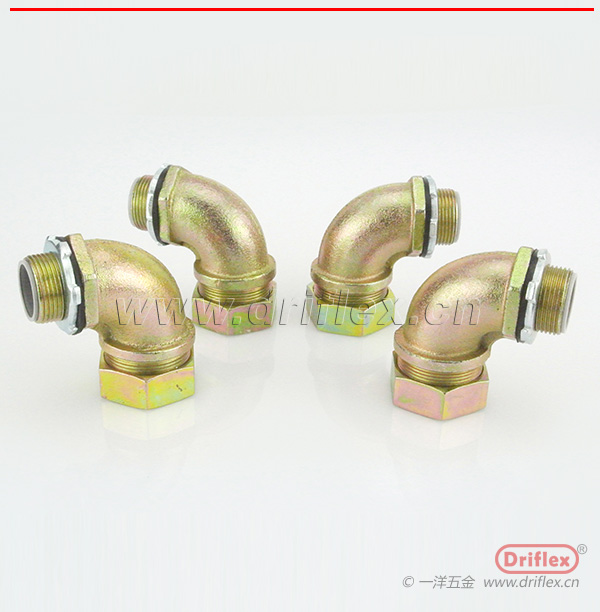

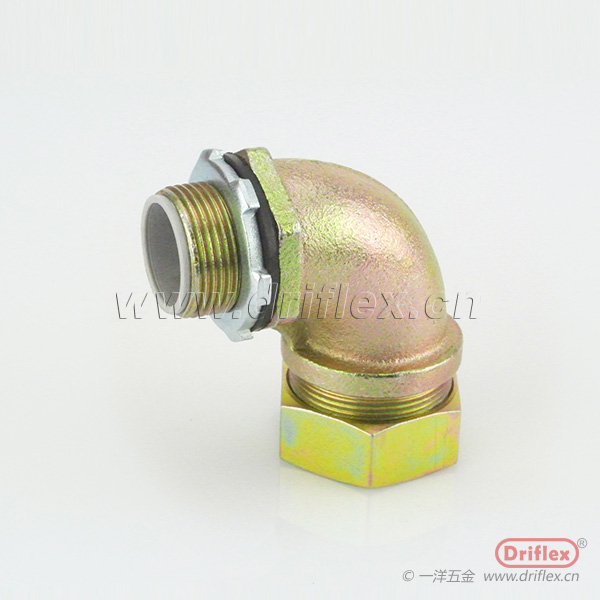

可锻铸铁90度弯头
model: ltcm-23
deion:
可锻铸铁镀五彩锌-90d 弯头
软管接头90度弯头：可选择螺纹标准，iso、npt、pg、pf、g 等等。
iso 遵循en60423标准
npt 遵循 ans/asme b1.20.1-1983标准
防水等级：ip68
结构及材质：
本体：铁镀五彩锌或白锌
螺帽：铁镀五彩锌或白锌
衬环：尼龙66
衬套：聚丙乙稀
垫圈：橡胶（需另定）
太阳帽：铁镀锌（需另定）
vj 型软管接头适用pvc被覆波浪软管。
lt型软管接头适用可挠金属软管、pvc被覆波浪软管及加棉线之平包管。
如有特殊要求，可附图纸加工制作。
| part no | iso thread (mm) | part no | npt thread (inches) | i.d. (mm) | o.d (mm) | box (pcs) |
|---|---|---|---|---|---|---|
| ltcm-209 | 16 | ltc-209 | 5/16" | 11.0 | 15.7 | 25 |
| ltcm-20 | 16/20 | ltc-20 | 3/8" | 11.0 | 19.7 | 25 |
| ltcm-21 | 20 | ltc-21 | 1/2" | 14.5 | 19.7 | 25 |
| ltcm-22 | 25 | ltc-22 | 3/4" | 19.5 | 24.7 | 25 |
| ltcm-23 | 32 | ltc-23 | 1" | 25.0 | 31.7 | 15 |
| ltcm-24 | 40 | ltc-24 | 1-1/4" | 33.5 | 39.7 | 6 |
| ltcm-25 | 50 | ltc-25 | 1-1/2" | 38.0 | 49.7 | 6 |
| ltcm-26 | 63 | ltc-26 | 2" | 49.5 | 62.7 | 4
|
