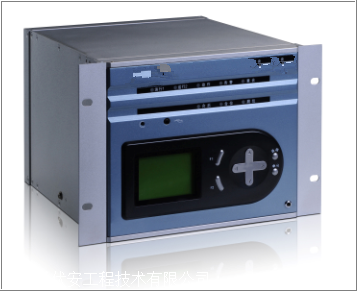

ISA-371G母线电压测控装置
ISA-371GA 母线电压监控 三组电压
ISA-371GB 母线电压监控 三组电压 带电压并列

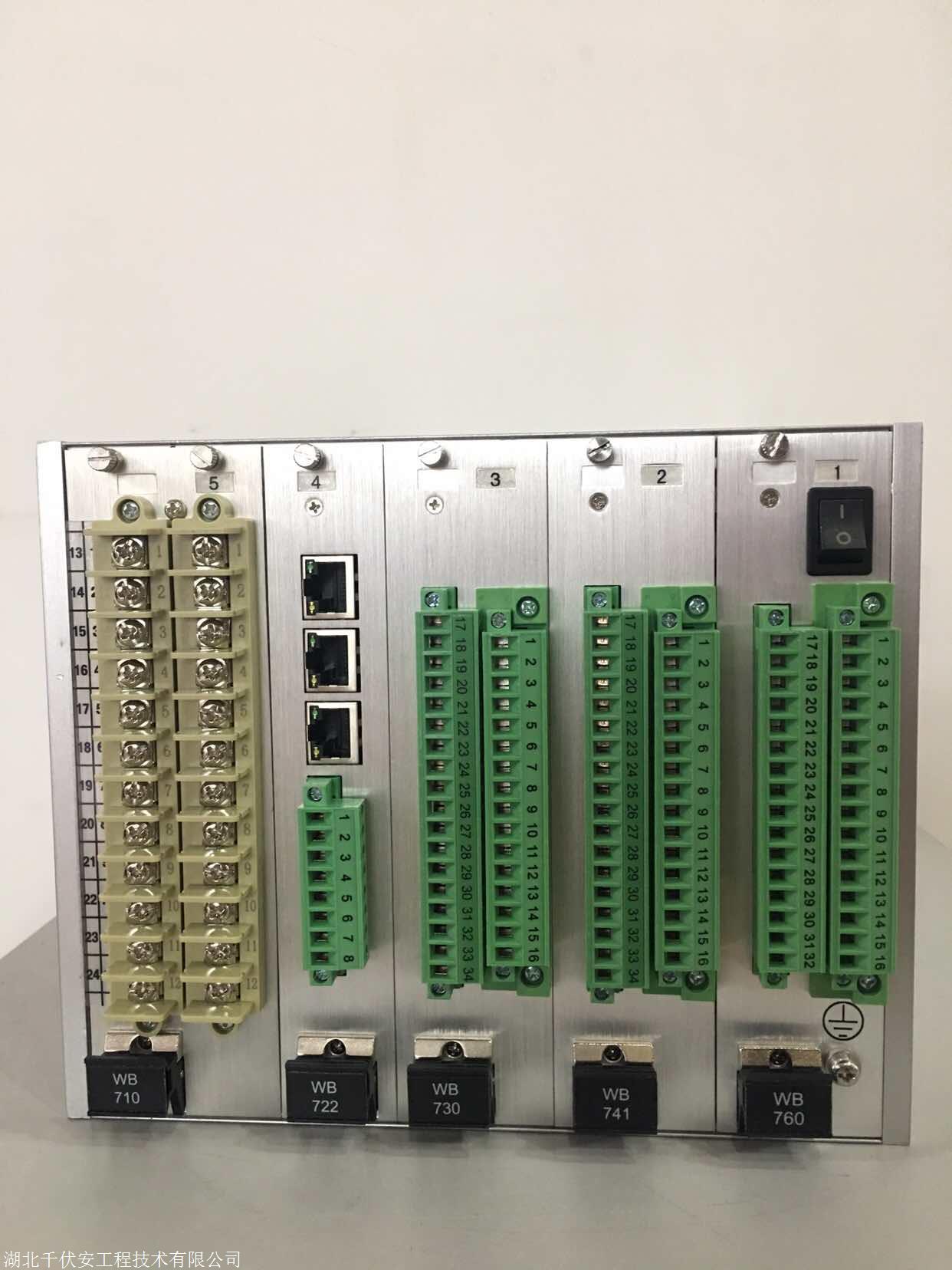

交流插件WB7171
CPU插件WB720
开出插件WB730B
开入插件WB733
电源插件WB760B
概述：
ISA-371G为110kV及以下电压等级母线电压测控装置，实现多3段母线PT的监视、测控等功能。
ISA-371GA 可实现母线电压监视和并列（不经PT刀闸重动）
ISA-371GB 可实现母线电压监视和并列（经PT刀闸重动）
保护功能：
1. 三段母线PT断线告警
2. 三段母线接地告警
3. 全所无压告警
4. 三段母线低压告警、过压告警
测控功能：
52路遥信开入采集，可选择外部复归、检修开入。
Ua1、Ub1、Uc1、3Uo1、Ua2、Ub2、Uc2、3Uo2、Ua3、Ub3、Uc3、3Uo3、Uab1、Ubc1、Uca1、Uab2、Ubc2、Uca2、Uab3、Ubc3、Uca3、Fr1、Fr2、Fr3共24个遥测量
特点：
硬件平台采用32位浮点DSP和16位高精度AD采样，运算与逻辑功能强大。
分层结构，单元化设计、模块化结构，可扩充性强。
大屏幕汉字液晶显示、直观友好的界面菜单、完备的过程记录、信息详细直观，操作、调试方便。并可经订货注明选择超大屏幕的彩色液晶，支持黄、绿、红显示矢量图，更加直观全面。
模拟回路采用高精度、宽范围器件，无幅值、相位调整电路。由软件功能调幅、调相，回路简单可靠、无零漂，调试维护工作量低。
以高可靠性工业级器件为主体，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。
封闭、加强型单元机箱，多层屏蔽等抗振动、强干扰设计，特别适应于恶劣环境。4U半层机箱可分散安装于开关柜上运行。
技术参数
1机械及环境参数
| 机箱结构尺寸：
|
4U半层：217mm×177mm×272mm（宽×高×深）
|
|
正常工作温度：
|
-10℃～55℃
|
|
极限工作温度：
|
-20℃～60℃
|
|
贮存及运输：
|
-40℃～70℃
|
|
相对湿度：
|
5%～95%
|
|
大气压力：
|
86～106KPa
|
2额定电气参数
| 频率：
|
50Hz
|
|
交流电流：
|
5A或1A（额定电流In）
|
|
交流电压：
|
100V或200V（额定电压Un）
|
|
交流零序电流3I0 （不接地系统电容电流）
|
0.3A
|
|
直流工作电源：
|
220V/110V，允许偏差：±20％
|
|
数字系统工作电压：
|
+5V，允许偏差：±0.15V
|
|
继电器回路工作电压：
|
+24V，允许偏差：±2V
|
|
功耗：
|
|
|
交流电压回路：
|
每相不大于0.5VA
|
|
交流电流回路：
|
每相不大于0.5VA
|
|
直流电源回路：
|
正常工作时，全装置不大于15W
|
|
直流电源回路：
|
80～115%额定电压，连续工作
|
|
装置经受上述的过载电压/电流后，绝缘性能不下降。
| |
