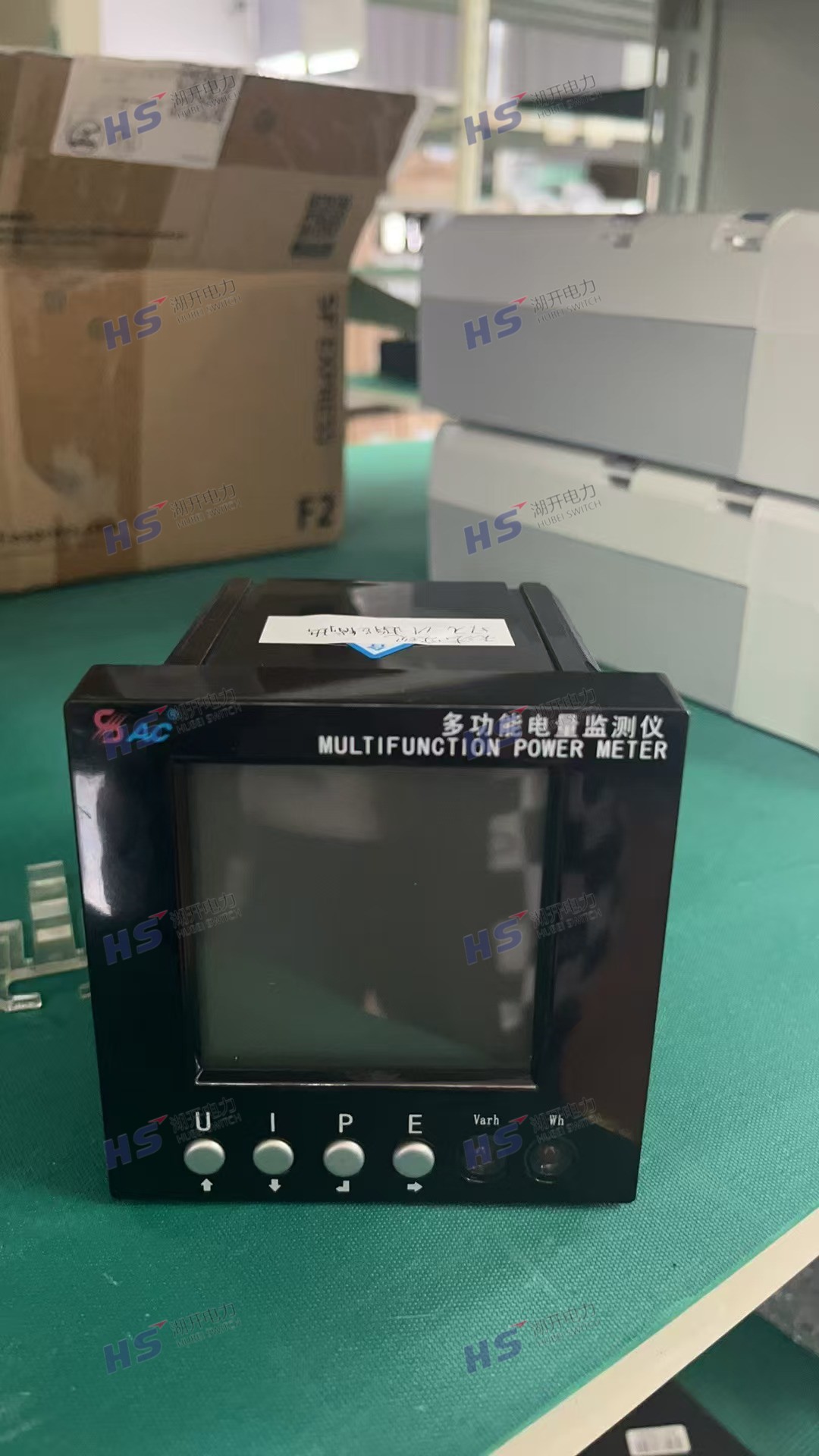

国电南自N2B-600P-21P2T2I1A10 INPUT多功能电量监测仪

　　概述

　　N2B-600系列智能电力测控仪表是一种具有可编程测量，显示，数字通讯和变送器输出的多功能电力测控仪表。能够测量线路电压、电流、有功功率、无功功率、实在功率、功率因数、频率等电力参数。

　　主要特点

　　测量三相电压、电流、功率、功率因数、频率

　　支持开关量输入、继电器输出、模拟量输出

　　安装简便、盘面安装配备2个安装卡子，无需工具

　　易读的大液晶显示屏，同时可显示5行数据

　　直观显示，圆饼图指示满负载率

　　多种预定值报警

　　标准RS485通讯接口，Modbus通讯规约方便后台系统数据采集

　　技术参数

　　输入、输出信号

　　交流电压

　　电压互感器

　　输入范围：相电压8V~264V，线电压8V~456V

　　负荷：<0.2VA

　　满量程：120%

　　精度：0.2%

　　交流电流

　　电流互感器：二次侧5A（或1A可选）

　　负荷：<0.2VA

　　过负荷：2倍额定值连续10倍30s，20倍1s

　　满量程：120%

　　精度：0.2%

　　输入频率范围

　　频率：45-65Hz

　　开关状态输入（可选）

　　光隔离电压：空接点、AC220V、DC220V、DC24V

　　开关状态输入量：8路

　　继电器输出：（可选）

　　数量： 4路

　　类型：空接点

　　开关电压：AC 277V

　　开关电流：10A

　　输出方式：常开

　　电能脉冲输出：（继电器第4路输出默认为电能输出）

　　输出类型：光耦

　　脉冲常数：1000imp/kwh

　　模拟量输出：（可选）

　　电流输出：4-20mA

　　输出阻抗：500Ω

　　输出端：2组（可选择，可设定）

　　基本误差：±0.5%

　　通讯

　　接口类型：RS485

　　通讯协议：Modbus-RTU

　　波特率：1200-38400（可设定）

　　地址范围：1-255（可设定）

　　数据格式： N,8,2/O,8,1/E,8,1/N,8,1

　　并联限制：32台以上需接信号中续器

　　适用环境

　　正常工作温度：-10oC～55oC

　　存 储 温 度：-25oC～70oC

　　湿 度：RH95%不结露

　　外形尺寸和重量

　　外形尺寸：96mm×96mm×134mm

　　重 量：0.5kg

　　电源

　　辅助电源： AC 85-265V 50/60Hz

　　DC 100-250V

　　功耗：<5W

　　N2B-600P系列智能电力测控仪表是一款“”网络仪表，可提供监测电气设备所需的各种测量功能包括电压、电流、有功功率、无功功率、频率、电能等。可通过扩展不同的模块，满足各种场合的复杂需求。
