| 品牌 |
长园深瑞 |
型号 |
ISA-381GC-MP |
| 类型 |
所用变/接地变保护测控装置 |
材质 |
金属 |
| 额定电压 |
100V |
额定电流 |
5A 或 1A（额定电流 IN） |
| 加工定制 |
是 |
是否进口 |
否 |
| 产地 |
深圳 |
|

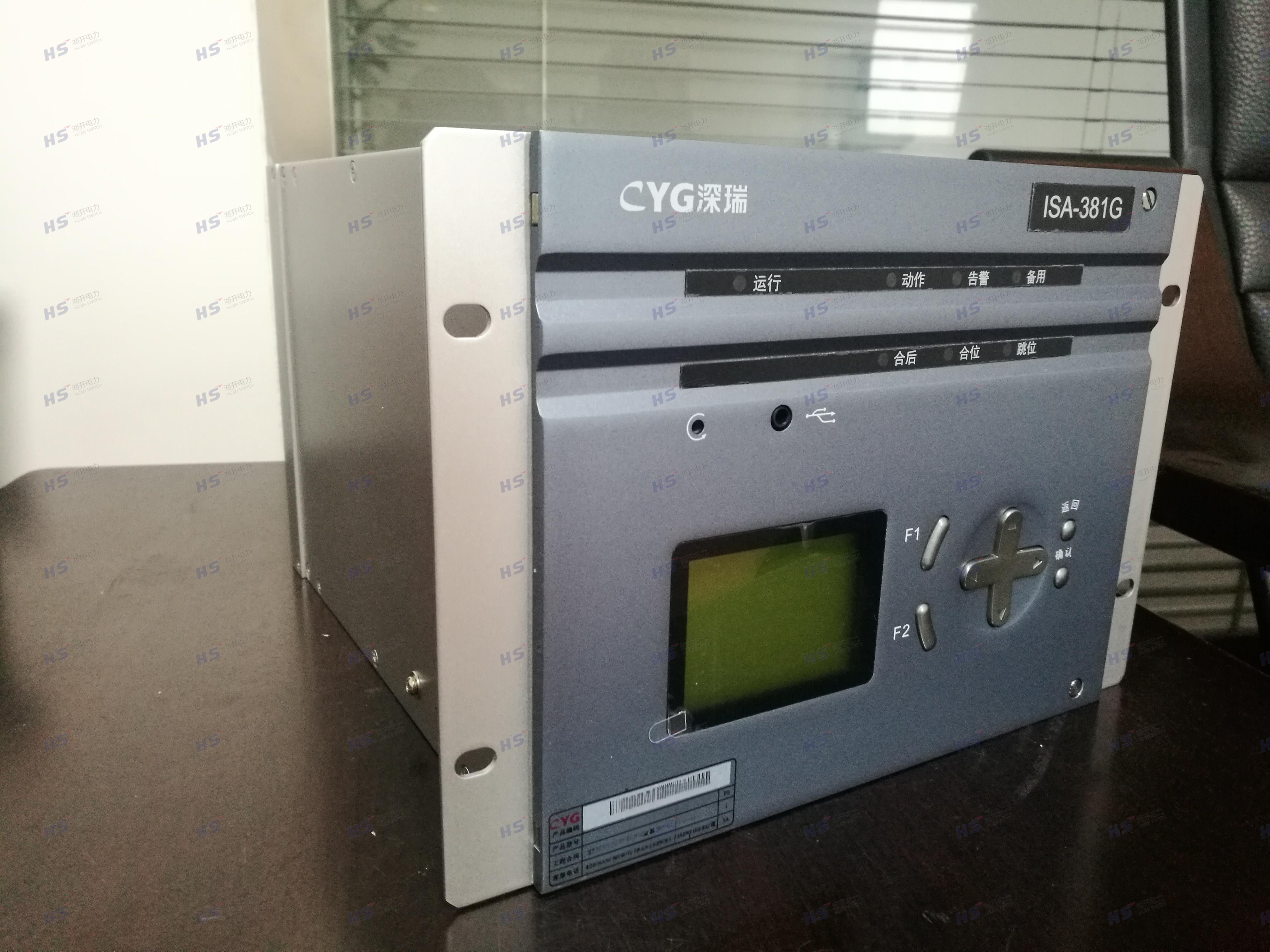

长园深瑞ISA-381G所用变/接地变保护测控装置
长园深瑞ISA-381G所用变/接地变保护测控装置
长园深瑞ISA-381G所用变/接地变保护测控装置
1、适用范围
ISA-381GX-MP是66kV及一下变压器保护、测控一体化常规装置，可实现变压器保护、测控、操作等功能，适用于各类变电站、发电厂厂用电、大型厂矿及企业用电系统。变压器保护测控装置分为两个子型号：ISA-381GA-MP和ISA-381GB-MP。
ISA-381GA-MP 适用于66kV及以下站用变、变压器保护测控
ISA-381GB-MP 适用于66kV及以下接地变保护测控
2、保护功能
三段式过流保护
高侧三段零序过流保护（高侧零序过流Ⅲ段可选跳闸或告警）
低侧三段零序过流保护（低侧零序过流Ⅲ段可选跳闸或告警）
反时限过流保护（过流Ⅲ段/低侧零序Ⅲ段均可整定为反时限段）
FC过流闭锁保护
过负荷保护（可选跳闸或告警）
过电压保护（可选跳闸或告警）
低电压保护（可选跳闸或告警）
零序过电压告警
非电量1-4保护 （可选跳闸或告警）
小电流接地选线
PT断线告警、控制回路断线告警、弹簧未储能告警、CT断线告警、TWJ异常告辅助告警逻辑
3、测控功能
***操作回路及开关位置采集
具备远方操作硬压板、检修状态投退、信号复归等功能开入
具备弹簧未储能开入功能硬压板
支持24路普通遥信开入
多路软遥信，包括事故总信号等
2路直流输出功能（选配）
Ua、Ub、Uc、I0、I01、Ima、Imb、Imc、Uab、Ubc、Uca、Pa、Pb、Pc、Qa、Qb、Qc、P、Q、S、COSφ、Fr、工22个遥测量
具备4路出口功能、保护软压板具备功能。具备操作记录及统计功能
大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录
遥测量谐波分析功能
计量功能（正方向有功/无功电度）
两路直流4～20mA输出（选配）
4、开孔及尺寸图
