BMD多画面分割器MultiView系列

　　业界新锐Blackmagic MultiView系列率先搭载原生Ultra HD多画面分割器。有了它，您只需要使用一台HD或Ultra HD显示器就能全面监看多路独立的SDI视频源！Blackmagic MultiView的每路输入均设有帧同步器，可在同一个显示器上同时监看任意SD、HD和Ultra HD格式和帧率组合。使用Ultra HD电视机时，Blackmagic MultiView的四分屏视图还能将单个屏幕变为四个全分辨率1080 HD监视器！此外，它还能提供屏幕音频表和自定义分割画面标签等多项显示功能！

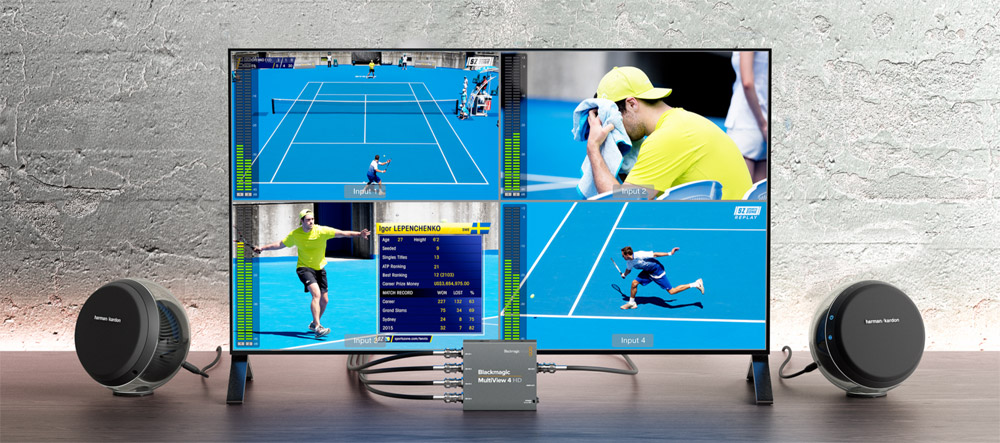

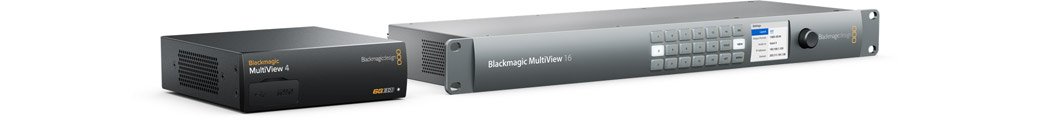

　　三款型号，任您选择以Ultra HD或HD同时监看4路或16路视频源！Blackmagic MultiView 4 HD在同一台显示屏上同时监看多达四路不同的SD和HD视频源！

　　新款Blackmagic MultiView 4 HD型号是一款经济型多画面分割器，可让您在单台显示屏上同时监看4路不同的SDI视频源！每路画面都是完全独立的视频监视器，并带有叠加显示，您可以开启或关闭自定义标签、音频表等更多选项。每路输入都设有全面帧同步器，从而您能以任意视频信号组合进行监看，即使是不同帧率也不在话下。多速率3G-SDI接口兼容上至1080p60在内的所有格式，包括A级和B级在内的所有现有SD和HD设备。此外，您还可以拥有3G-SDI和HDMI输出，因此可以使用传统SDI显示器或甚至是低成本大屏幕电视机！

MultiView 4SD、HD及Ultra HD多画面分割，便捷使用前所未有！

　　Blackmagic MultiView 4设有四路独立的6G-SDI输入，支持包括SD、HD和Ultra HD在内高可达2160p30的多种格式。自带的以太网远程控制软件可让您开启音频表显示，选择需要输出的音频，以及创建自定义标签等操作。MultiView 4视频源显示采用标准2x2视图布局。您还可以添加Teranex Mini Smart Panel来获得全面的前面板控制，还可以通过选购Teranex Mini Rack Shelf将其进行机架安装！

　　MultiView 16同时监看多达16路独立的SD、HD及Ultra HD信号源！

　　MultiView 16设有16路独立的6G-SDI输入，非常适合用于大型安装环境，您可以连接任何SD、HD或Ultra HD视频源组合，在单个显示屏上同时监看所有信号！前面板采用矩阵式控制，并配有LCD屏幕和旋钮，您可以调整设置、将信号指派到不同分割画面以及开启叠加信息等多项操作。输出可设为2x2、3x3或4x4视图布局，您甚至还可以全屏监看任意视频源！

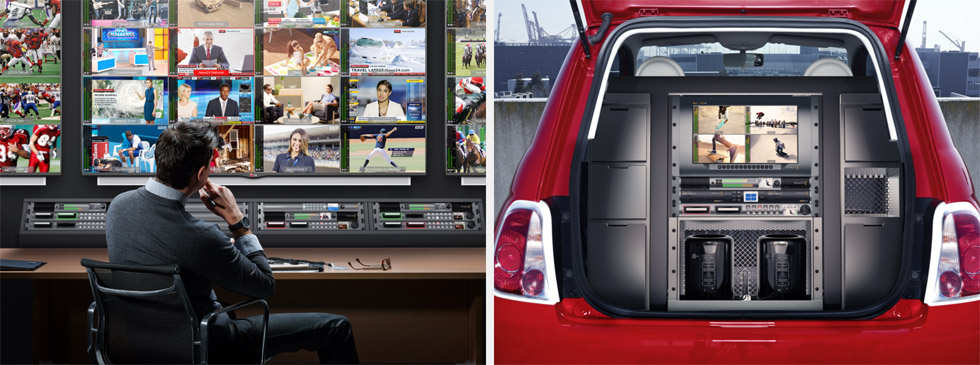

工作室和现场应用的两全之策！为广电机构量身定制的多画面监看方案

　　Multi View监看方案不仅十分适合部署在规模较大的控制室，帮助工作人员有条不紊地处理大量信号；也可纳入现场多机位制作；还可部署在因空间狭小而无法容纳多台监视器的制作场地。有了Blackmagic MultiView，您再也不需要应对几十根杂乱的线缆和电源线，繁琐地连接好几个监视器才能监看到多个视频画面了！只需将摄影机、录机、切换台和矩阵连接到设备的SDI接口上，就可以在一台HD或Ultra HD监视器上实现多路信号监看，画面无比清晰，纤毫毕现！

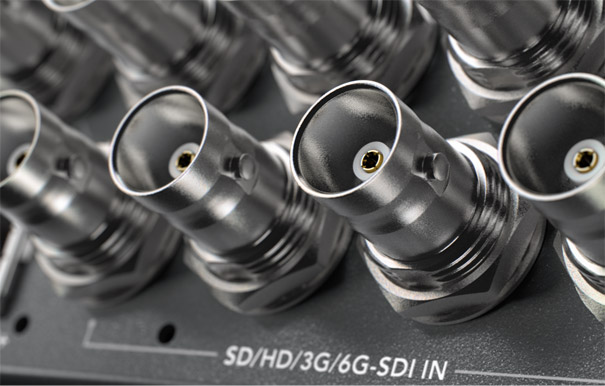

　　完全独立地监看SD、HD和Ultra HD视频源任由您组合

　　Blackmagic MultiView的每一个分割画面都是一个完全独立的视频监视器。所有SDI输入均设有全面帧同步器，因此您可连接任何视频格式和帧率，并且各路输入彼此之间都完全独立。您可以连接任何视频组合，不论是同步或是未同步的NTSC、PAL、720p、1080i、1080p以及Ultra HD格式，有些型号甚至支持2160p30，全部都可以同一时间在同一台显示器上进行监看！这相当于把一台监视器当成四台甚至十六立监视器来使用！

高分辨率监看清晰无比的多画面分割器！

　　所有Blackmagic MultiView型号都支持HD显示，6G-SDI型号还支持Ultra HD显示，因此能极大程度地兼容您现有的设备。这意味着它在全面兼容常规HD显示器的同时，也能使用Ultra HD监视器获得精锐画面监看，周全设计目光长远！Ultra HD拥有四倍于常规HD分辨率的像素，能为您提供锐度更高、画质更清晰的视频画面！当您在Ultra HD监视器上显示2x2视图布局时，每个分割画面均具备1920 x 1080 HD分辨率，并且不带任何画面缩放！MultiView设有SDI和HDMI输出接口，能直接连接电视机、视频投影仪和广播级监视器等诸多设备！

bels

　　lys

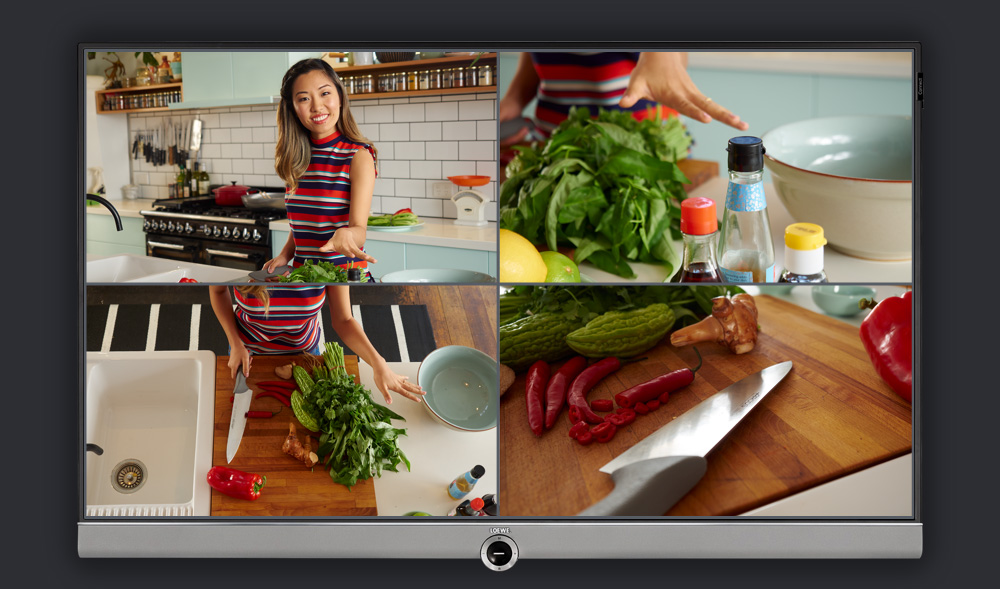

　　先进的监看工具自定义标签、Tally、音频表，应有尽有！kmagic MultiView系列配备先进的监看工具，可与视频画面一同显示。这些工具包括自定义标签、音频表和Tally提示灯等！您也可以选择用于指派到视频输出的音频源。屏幕源标签的显示信息采用细致优雅的设计，可根据所选布局模式合理调整大小。除此之外，设备还支持标清变形，因此用户还可在宽屏显示器上查看16 x 9规格的变形视频源。

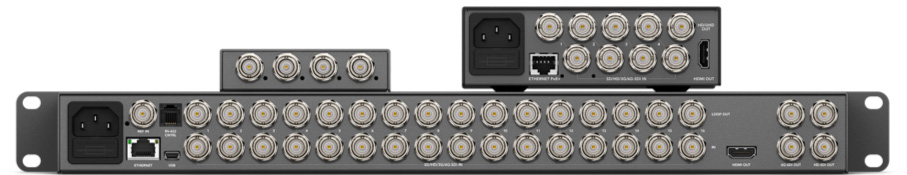

多速率SDI接口全面支持所有SD、HD和Ultra HD设备！

　　Blackmagic MultiView型号均搭载多速率SDI输入接口，配有周全的帧同步功能，某些型号还分设单独的环通输出，可全面兼容您机构中的所有设备。SDI输入可自动检测并同步SD和HD格式，有些型号还可以同步上至2160p30的Ultra HD格式。您将获得HDMI和SDI输出，MultiView 16还设有一个同步输入接口和黑场/三电平同步，可用于演播厅安装方案。

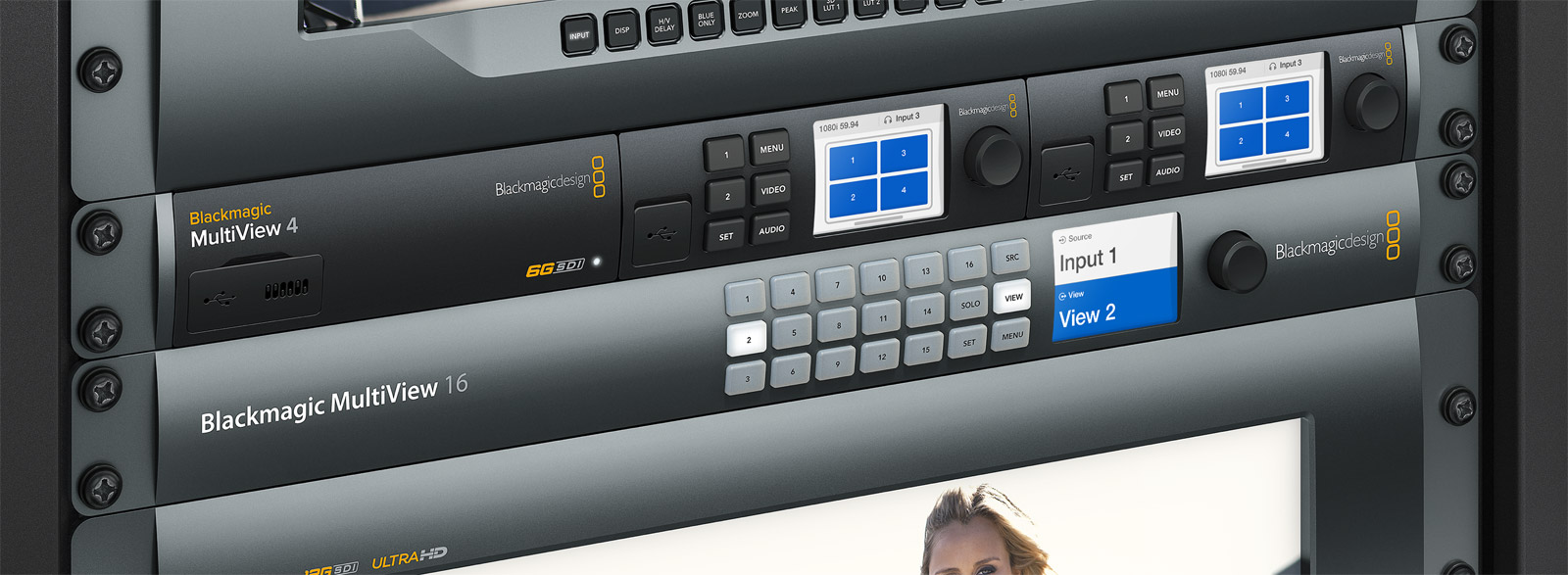

设计灵活三种方案，满足所有安装需求！

　　MultiView 4 HD采用的是Mini Converter风格的强悍型金属设计，能够胜任各种外景及艰苦播出环境。连接视频源即可开始监看，操作无比简单！MultiView 4支持HD或Ultra HD格式，采用Teranex Mini风格的设计，因此您可以进行机架安装或置于桌面上。您可以选配安装前面板或使用以太网获得更多控制选项。MultiView 16是针对大型部署所设计的，满足了在单个屏幕上监看更多视频源的需求。您可以获得矩阵式前面板控制、旋钮和LCD屏幕，从而可以更快捷地调整设置、添加叠加选项、快速将某个视频源指派到某种布局中的任意显示上！

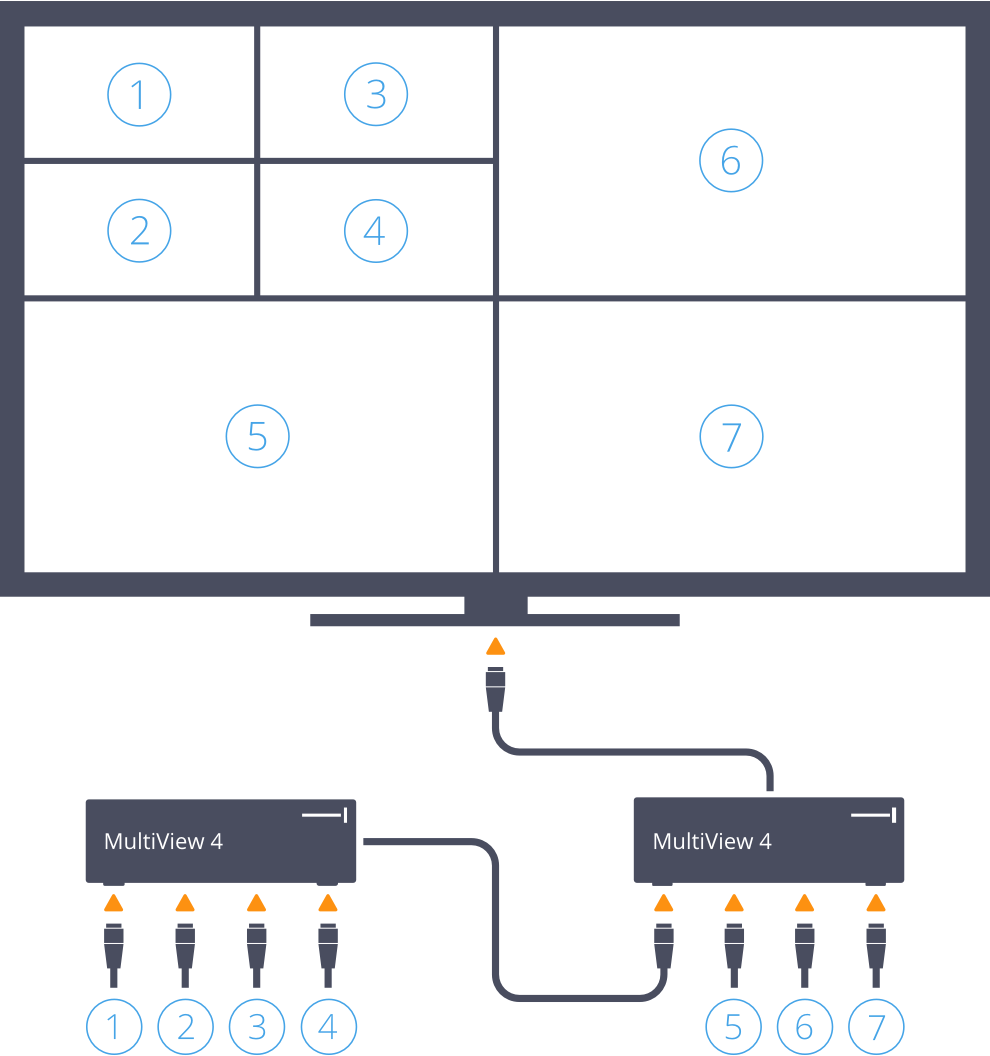

　　分屏，再分屏创建自定义视图，画面分割更进一步！Blackmagic MultiView 4拥有紧凑设计，可提供4路信号源监看。当处理更多信号源时，您也可以将多台MultiView 4合并到一起，实现自定义显示组合方案！只需采用菊链式连接，将一台MultiView 4的输出接口连接另一台MultiView 4的输入接口即可完成合并。这样一来，您就可以在同一台监视器上同时监看多达七路信号画面了！您可以根据需要进行任意设备组合，打造属于自己的自定义显示方案！

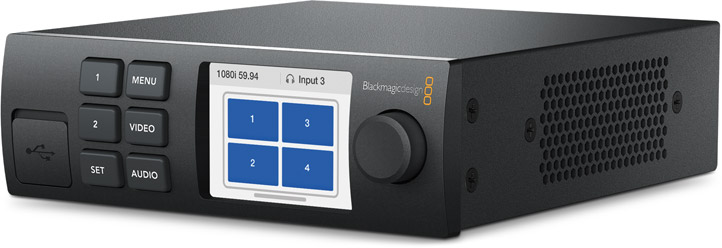

　　选购前面板控制兼容Teranex Mini Smart Panel！

　　您可以为Blackmagic MultiView 4添加选购的Teranex Mini Smart Panel智能前面板，获得前面板控制功能！只需卸下设备的自带前面板，再换上智能前面板即可。完成安装后，您将获得更加便捷的现场设置调整方案！这款智能前面板配备各类功能丰富的按钮，一块内置LCD屏幕以及一个旋钮，可用来开启自定义标签、音频表、边框以及Tally提示等多种信息！您甚至可以直接从前面板调整IP地址和输出视频格式等设置！

　　小如Teranex MiniTeranex Mini的配件，它都能使用！

　　MultiView 4有着和Blackmagic Design的Teranex Mini 12G-SDI转换器系列相同的尺寸。这样一来，MultiView 4也可以使用Teranex Mini Rack Shelf来实现机架式安装，您可以将多台MultiView 4机型合并到同一个机架上，或者也可以在一个机架上同时安装多款Teranex Mini转换器和多台MultiView。如何安装全在于您！身处至关重要的播出环境当中时，您需要随时更改设置，那么此时您就可以添置Teranex Mini Smart Panel智能前面板。这样一来，您就可以使用比标配前面板上的小型开关更为简明易懂且操作快捷的图文菜单，轻松获得MultiView 4的所有设置。

　　外部矩阵式控制支持Videohub控制协议，获得快捷外部控制！

　　MultiView 16仿效Blackmagic Videohub矩阵，因此可全面兼容所有外部Videohub软件和硬件控制面板，将各路输入指派到任意一个监看窗口！两款型号均自带软件实用程序，您可以使用Mac或Windows计算机实现快捷远程控制，即使无法使用前面板也可快速更改各项设置！您甚至还能远程添加屏幕标签并完成其他设置！

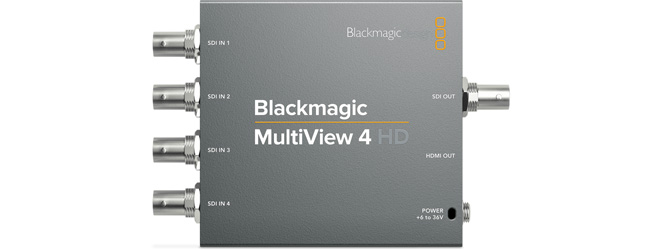

　　Blackmagic MultiView 4 HD技术规格

　　Blackmagic MultiView 4 HD是一款可以在一个显示屏上同时实现4路完全独立的SDI视频源监看的多画面分割器！您可以同时监看任意SD和HD格式及帧率组合。每个分割画面都可以显示自定义标签、音频表等叠加信息。MultiView 4 HD配备SDI和HDMI输出，可使用的SDI显示器、投影仪或者大屏幕电视机进行监看！

　　接口SDI视频输入

　　4路10bit SD-SDI和HD-SDI。

　　SDI视频输出

　　1路HD-SDI

　　SDI速率

　　270Mb、1.5G、3G

　　SDI视频多画面分割输出

　　1路10-bit HD-SDI。

　　HDMI视频多画面分割输出

　　1路HDMI type A接口。输出支持显示器EDID。

　　SDI时钟恢复

　　所有SDI输出口都具备时钟恢复，标清或高清自动切换。

　　同步输入

　　无

　　多速率支持

　　自动检测SD或HD

　　更新

　　通过USB 2.0高速接口（480Mb/s）。

　　配置

　　USB 2.0

　　格式SD视频格式

　　525i59.94 NTSC、625i50 PAL

　　HD视频格式

　　720p50、720p59.94、720p60, 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50,1080p59.94、1080p60, 1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30, 1080i50、1080i59.94、1080i60

　　2K视频格式

　　2K DCI 23.98p、2K DCI 24p、2K DCI 25p

　　SDI规范

　　SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 425M-B、ITU?R BT.656和ITU?R BT.601。

　　音频表

　　每个分割画面均配备VU标准音频表

　　源信号指派

　　无

　　SDI视频采样

　　4:2:2和4:4:4

　　SDI音频采样

　　电视标准采样率48kHz和24bit。

　　SDI色彩精度

　　10bit 4:2:2和4:4:4

　　SDI色彩空间

　　YUV或RGB用于输入，YUV用于输出。

　　SDI自动切换

　　每路输入可自动选择SD-SDI和HD-SDI，因此每路输入可分别使用不同电视格式。

　　SDI元数据支持

　　依照SMPTE 352M的视频有效载荷识别辅助数据。

　　控制内置控制面板

　　无

　　外部控制面板

　　无

　　显示器

　　无

　　软件软件控制

　　附赠MultiView软件，适用于Windows?和Mac?操作系统。

　　内部软件升级

　　通过自带更新程序升级。

　　操作系统

　　Mac 10.12 Sierra、

　　Mac 10.13 High Sierra或更高版本。

　　Windows 8.1或Windows 10。

　　电源要求电源

　　+12V通用电源，内含国际转换插头。束线孔。

　　断电保护

　　MultiView 4 HD可在电源重新连接后立即恢复之前保留的各项设置。

　　功耗

　　5.5W

　　操作电压范围

　　6到36 V DC

　　物理规格

　　环境规格操作温度

　　0°到40°C（32°到104°F）

　　存储温度

　　-20°到45°C（-4° 到 113°F）

　　相对湿度

　　0%到90%不结露

　　装箱配置

　　Blackmagic MultiView 4 HD

　　-20°到45° C（-4°到113° F）

　　保修

　　0%到90%不结露
