BMD切换台ATEM Talkback Converter 4K

ATEM Talkback Converter 4K技术规格查找经销商 打印PDF描述

　　ATEM Talkback Converter 4K可使用与Blackmagic Studio Camera和ATEM Camera Converter相同的15、16号内嵌音频通道来实现多达8台摄影机SDI对讲功能。此外，它还支持12G-SDI，可处理所有SD、HD和Ultra HD格式高可达2160p60，并能为每个摄影机都配备有BNC接口，还可根据工作需要在光纤口添加光纤SFP模块从而延长摄影机距离。它配备用于对讲的PTT按钮支持常用航空级耳麦，并可环通输出支持8台以上的摄影机、内置对讲机、前面板麦克风输入以及更多功能。

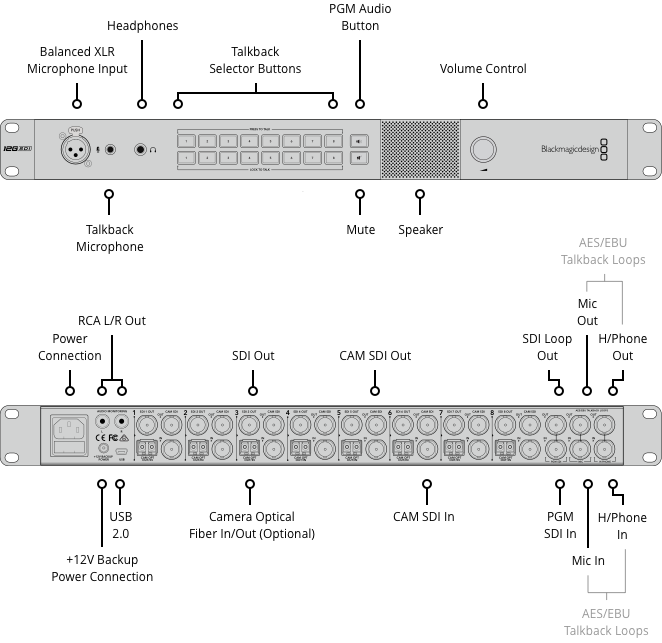

　　接口SDI节目输入

　　1路10bit SD/HD/Ultra HD 4K自适应切换台节目输入，

　　包含Tally信息和16通道内嵌音频。

　　请点击此处获得兼容Blackmagic 12G-SDI产品的线缆列表.SDI节目输出

　　1路10bit SD/HD/Ultra HD 4K自适应节目环通输出，

　　连接到另一台ATEM Talkback Converter 4K。

　　对讲音频

　　配备0.25英寸TRS耳麦接口和0.206英寸TRS麦克风接口的航空级耳麦。

　　前部设有平衡XLR麦克风接口。

　　模拟音频

　　1路立体声RCA监听输出。

　　SDI摄影机输入

　　8路10bit SD/HD/Ultra HD 4K自适应16通道内嵌音频。

　　SDI摄影机输出

　　8路10bit SD/HD/Ultra HD 4K自适应16通道内嵌音频。

　　SDI输出

　　8路10bit SD/HD/Ultra HD 4K自适应16通道内嵌音频。

　　视频光纤输入（选配）

　　8路单模SD/HD/Ultra HD 4K自适应摄影机输入，带LC接口。

　　视频光纤输出（选配）

　　8路单模SD/HD/Ultra HD 4K自适应摄影机输出，带LC接口。

　　音频光纤输入

　　8路单模摄影机音频输入，

　　带LC接口。1号和2号通道为摄影机音频。

　　15号和16号通道为对讲机音频。

　　音频光纤输出

　　8路单模摄影机音频输出，

　　带LC接口。1号和2号通道为摄影机音频。

　　15号和16号通道为对讲机音频。

　　计算机接口

　　1个mini-B型USB接口用于固件更新。

　　格式SD视频格式

　　525i59.94 NTSC、625i50 PAL

　　HD视频格式

　　720p50、720p59.94、720p60

　　1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

　　1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30

　　1080i50、1080i59.94、1080i60

　　2K视频格式

　　2K DCI 23.98p、2K DCI 24p、2K DCI 25p

　　2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF

　　Ultra HD视频格式

　　2160p23.98、2160p24、2160p25、2160p29.97、

　　2160p30、2160p50、2160p59.94、2160p60

　　4K视频格式

　　4K DCI 23.98p、 4K DCI 24p、 4K DCI 25p、

　　4K DCI 29.97p、 4K DCI 30p、 4K DCI 50p、 4K DCI 60p

　　SDI规范

　　SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、 SMPTE 424M Level B、SMPTE 425M。

　　音频采样

　　电视标准的48Khz，24bit A/D模数转换。

　　视频采样

　　4:2:2、4:4:4

　　色彩精度

　　10bit

　　色彩空间

　　REC 601、REC 709

　　多速率支持

　　SDI可在SD、HD和Ultra HD 4K之间切换

　　软件内部软件升级

　　通过自带更新程序升级。

　　操作系统

　　Mac 10.11 El Capitan、

　　Mac 10.12 Sierra或更高版本。

　　Windows 8.1和10操作系统。

　　电源要求电源

　　100 - 240V AC输入，配有冗余12-31V DC输入。

　　功耗

　　60 W

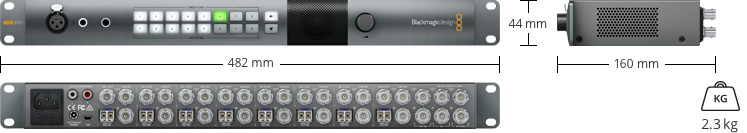

　　物理规格

　　物理安装物理安装

　　1个机架单位。小于6英寸深。

　　环境规格操作温度

　　0°到40° C（32°到104° F）

　　存储温度

　　-20°到45° C（-4° 到 113° F）

　　相对湿度

　　0%到90%不结露

　　装箱配置

　　ATEM Talkback Converter 4K

　　含有软件和操作手册的SD卡

　　保修产品保修

　　3年有限制造商保修。

　　维修政策

　　自购买之日起12个月内，接口、线缆、冷却风扇、光纤模块、保险丝及键盘不会出现材料或工艺上的缺陷，因此不属于保修范围。
