　　产品介绍1、概述

　　APView500电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统，遵照IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量，集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。装置在电能质量指标参数测量方法的标准化和指标参数的测量精度以及时钟同步、事件标记功能等各个方面均达到了IEC61000-4-30 A级标准，能够满足110kV及以下供电系统电能质量监测的要求，广泛适用于化工、钢铁、冶金、医院、数据中心、交通建筑等行业的电能质量监测。

　　2、特点（1）高性能的硬件平台

　　装置采用基于Xilinx SoC构架的双ARM内核处理器，ARM1运行嵌入式Linux、TCP/IP协议、Http协议、Web服务器、电能质量数据的存储、统计、分析，ARM2用来数据采样、电能质量数据计算。装置每周波采样高达1024点，具备高测量精度能准确记录故障波形。采用eMMC进口高速存储芯片容量达到32GB，可以长期存储事件记录与故障波形等数据。具备友好的人机界面，800*480像素点阵彩色大尺寸液晶可就地查看实时波形与故障波形，方便用户故障分析。

　　（2）丰富的接口资源

　　16路交流电压/电流通道，可同时接入多组电压电流，如单组电压电流、双组电压电流等；

　　16路可编程无源继电器出口、22路有源开关量输入通道；

　　2路RS485接口支持Modbus-RTU规约；

　　4路以太网接口，支持Modbus-TCP、IEC61850、Web Server；

　　1路GPS对时接口，支持IRIG-B对时方式；

　　1路RS232接口，用于接入打印机；

　　1路USB接口，可用于文件导出及装置维护。

　　（3）可靠性设计

　　装置软硬件具有持续完善的自检功能，抗干扰性能好，装置通过多项电磁兼容检测认证，电快速瞬变脉冲群、静电放电、浪涌抗干扰性能均达到国家标准。

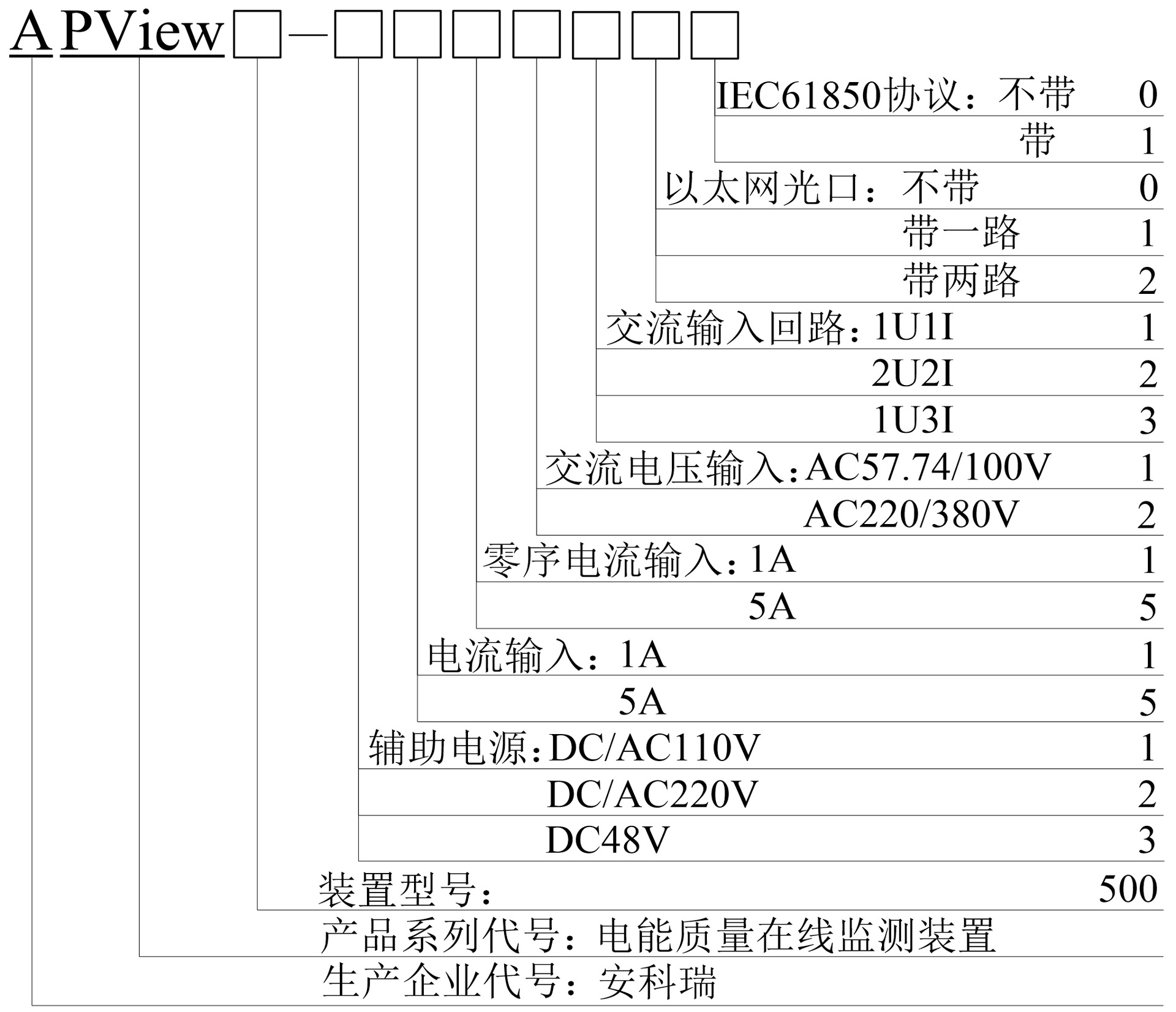

　　3、装置型号命名及选型

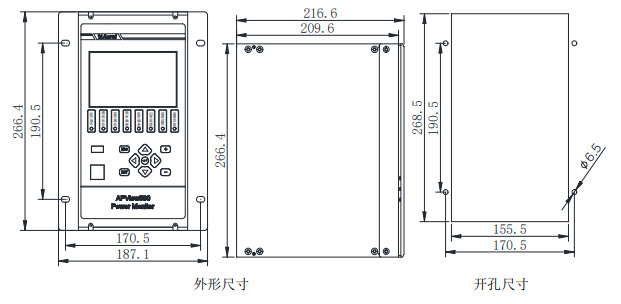

　　4、尺寸外观

　　本装置为嵌入式安装方式，可以集中安装于控制室的屏或柜上，也可分散安装于开关柜上。
