金属泡罩厂家 不锈钢圆泡帽安装在升气管上方具有弹性较大优点

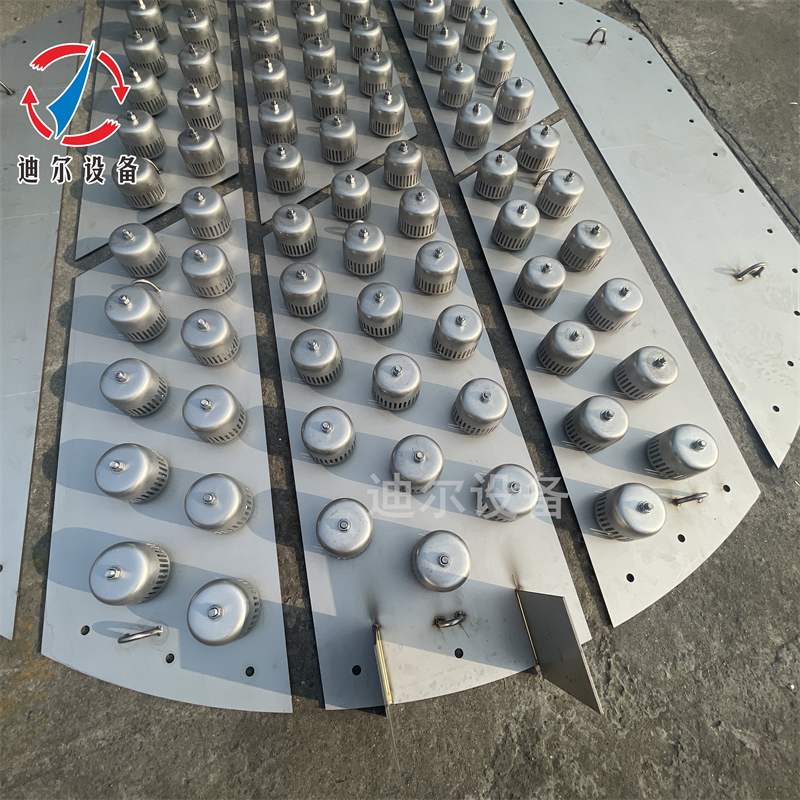

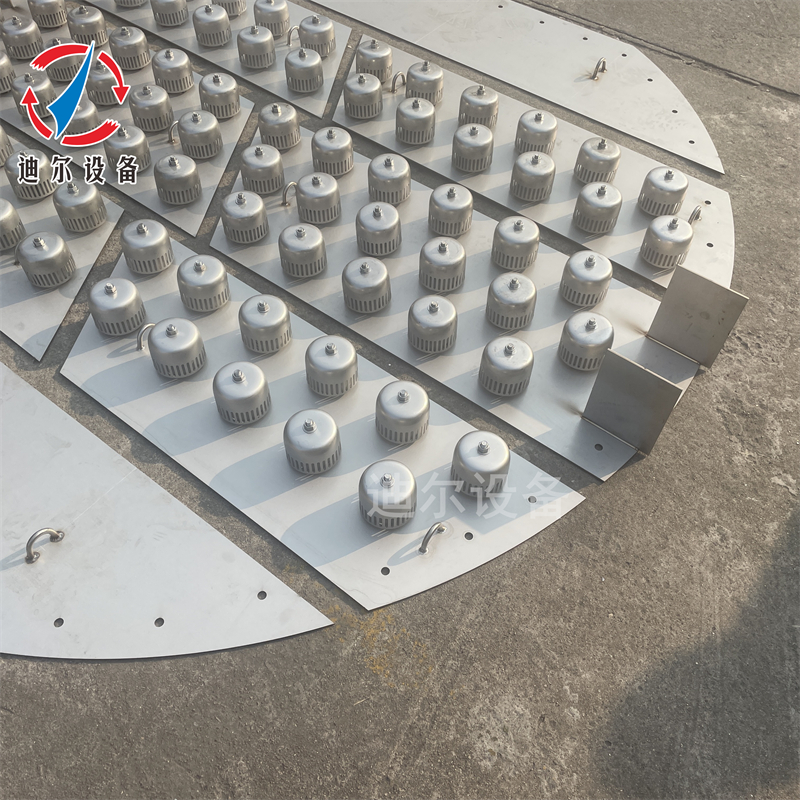

　　江西省萍乡市迪尔化工填料有限公司制作各种材质各种样式形状泡罩塔盘 泡罩塔盘所用气液接触元件是泡罩，它的结构型式有圆形及槽型两类。泡罩安装在升气管上方，在安装良好和气液负荷不过量的情况下，不会发生泄漏，因此泡罩塔盘操作稳定、弹性较大。由于结构上的原因，塔盘上液层较高，两相接触时间较长，因之塔板效率较高。但亦由此而导致压力降较高、雾沫夹带增多以及塔盘上液面落差较大等缺点。

　　.

　　.

　　江西省萍乡市迪尔化工填料有限公司 圆泡罩的类型：

　　1.薄型圆泡罩：塔盘板的厚度小于4mm时，它的升气管下端有一个凸出波纹，用来控制伸出塔盘板的高度，升气管和塔盘板的连接采用胀接后翻边。

　　扁泡罩：扁泡罩不开齿缝，它的升气管很短，且制成喇叭形，环形通道面积比较大。由于塔盘的操作液层较低，压力降小，雾沫夹带量少，其塔板效率高于一般圆泡罩塔盘，即使在较低的负荷下，仍能保持一定的分离效果。

　　2.伞形泡罩：用较薄的板材制成，构造简单，效率高，压力降低。

　　具有导流叶片的泡罩：是扁平的，升气管上具有导流叶片，使气流沿着导流叶片射入液层。由于气流的旋转运动，使气液接触密切，气流离开液面后，因旋转而产生的离心作用还可使夹带的液滴分离，因此，提高了塔板效率或可缩减塔盘间距。这种泡罩结构简单，安装方便，成本比常用的泡罩为低。

　　3.旋转泡罩：齿缝带有切线方向的叶片，泡罩连同转动轴一起，随着气体负荷的变化，自由地上升和下降；因而能自动调节气体通道的大小。旋转泡罩所产生的气泡比一般泡罩要小得多。泡罩旋转时，由于叶片的搅拌作用，能使液体“细充气”，改善了气液传质状况。此外由于泡罩旋转，减低了气体在垂直方向的分速度，使雾沫夹带量降低，因而提高了塔板效率。旋转泡罩的特点在于通过安排泡罩的旋转方向，能控制塔盘上的液流途径，减少死角，并且能延长气液接触时间，进一步提高气液传质效能。但在高负荷下，因泡罩被气流顶住而停止旋转，其效率很快下降，只是在中等负荷下，性能较浮阀优越。此种泡罩结构复杂，造价亦高。

　　一、圆泡罩塔盘

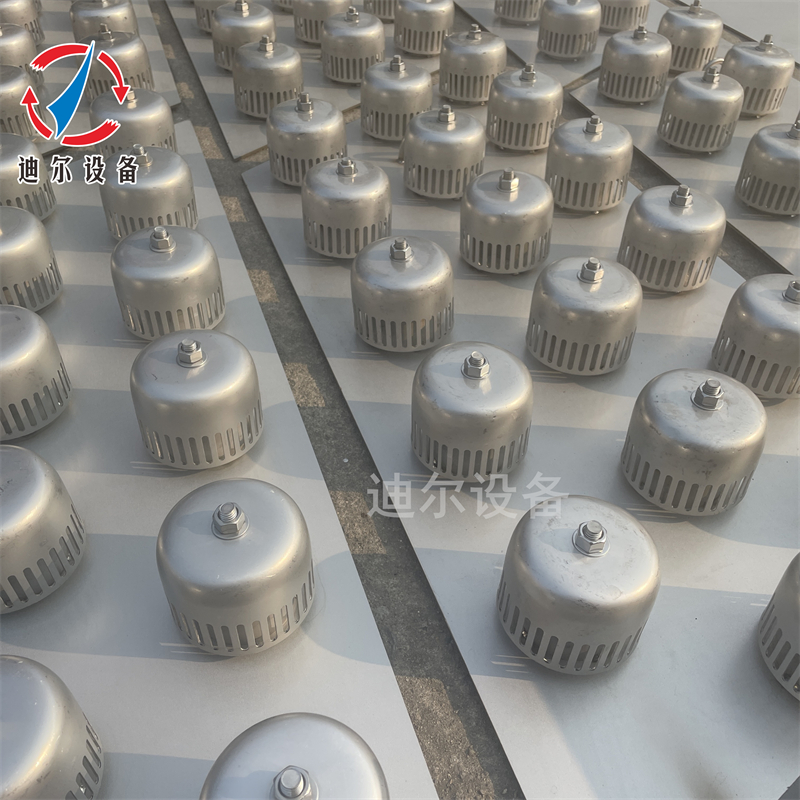

　　（一）圆泡罩结构：

　　江西省萍乡市迪尔化工填料有限公司圆泡罩的主要结构参数，有下列几项：

　　1.齿缝

　　齿缝形状一般有三角形、长方形及梯形三种。在相同的齿缝宽度和气体流量下，三角形齿缝的开度较大，虽在低负荷时鼓泡较好，但不适用于高负荷；长方形及梯形齿缝的开度较小，在低负荷时发生脉动鼓泡现象，但高负荷时效果良好。齿缝开度随着气体负荷变化，为避免气速过低而产生脉动鼓泡，因之气体负荷时的最小齿缝开度应是h0≥12mm；在正常负荷下，可取h0＝?hs；在负荷下，齿缝全开，即h0=hs。

　　齿缝宽度b宜选用较小值，以促进气体分散扩大气液接触面积，一般取b=3~15mm。

　　2.升气管

　　按照泡罩与升气管间的环形截面积和升气管截面之比为1.1~1.4，可算得升气管直径D2（mm）：D2=（0.64~0.69）D1

　　式中：D泡罩直径mm。

　　升气管高度，应保证液体不致从升气管溢流，故升气管顶至少应高出齿缝上缘12mm。

　　3.泡罩底隙：泡罩底隙高，塔盘上液层也增高，气液接触不充分；底隙低则液流阻力增加，液面落差增大。底隙大小常取决于料液的清洁程度。

　　.
