| 品牌 |
喜que |
型号 |
RP1800F |
| 货号 |
1200 |
材质 |
钢材 |
| 用途 |
提高效率，降低包装成本 |
功率 |
3KW |
| 适用范围 |
方块类 |
产品规格 |
1200*1200mm |
| 重量 |
不定 |
加工定制 |
是 |
| 是否进口 |
否 |
产地 |
山东 |
一 包装概述
本设备是将上游自动码垛机及输送系统（客户自备）整理好的整托盘的产品，通过移栽辊筒输送机（客户自备）将托盘货物自动输送的缠绕包装机工位上，自动停止，缠绕包装机自动上膜并进行缠绕，按设定程序进行包装，直到缠绕包装结束，自动断膜，然后货物被输送到后端辊筒输送机（客户自备）工位上，等待叉车入库，下一个包装循环开始。
二 主要技术数据及要求
1、技术参数：
l 货物尺寸
1200*1200*1200mm
l 货物重量：max: 2000kg
l 包装效率：（满足以上规格货物包2层）30-40托/小时（max）
l 包装效果要求：能包到15cm托盘的三分之一处，并越顶到货物顶部15cm以内。
l 设备使用场合：室内常温
2、包装材料
l 拉伸膜：3英寸内芯，500mm宽，直径小于260mm，厚度20－35μm
3、外部条件
压缩空气
l 压力: 0.5-0.7 MPa
l 露点: +2—+10℃ (7bar 处+2-+10℃)
l 过滤: 40 μm
l 质量: 无油无水空气
电
l 主电源: 380v(+/- 10%)/三相/50Hz(+/- 1Hz)
l 装机容量： ≈3kw
4、供货范围

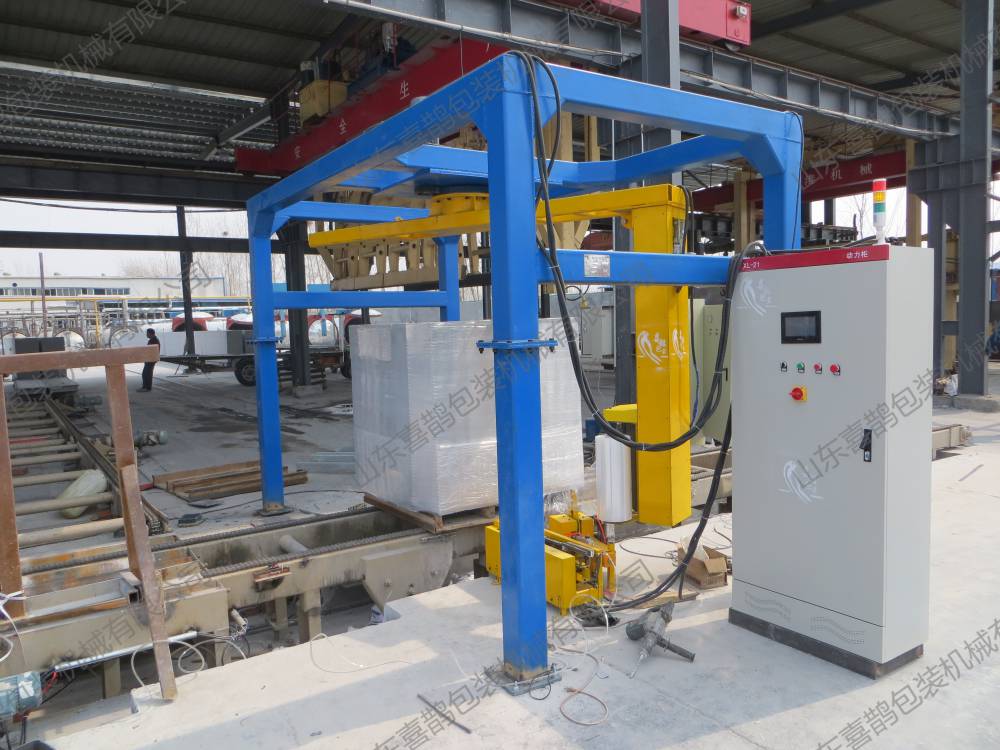

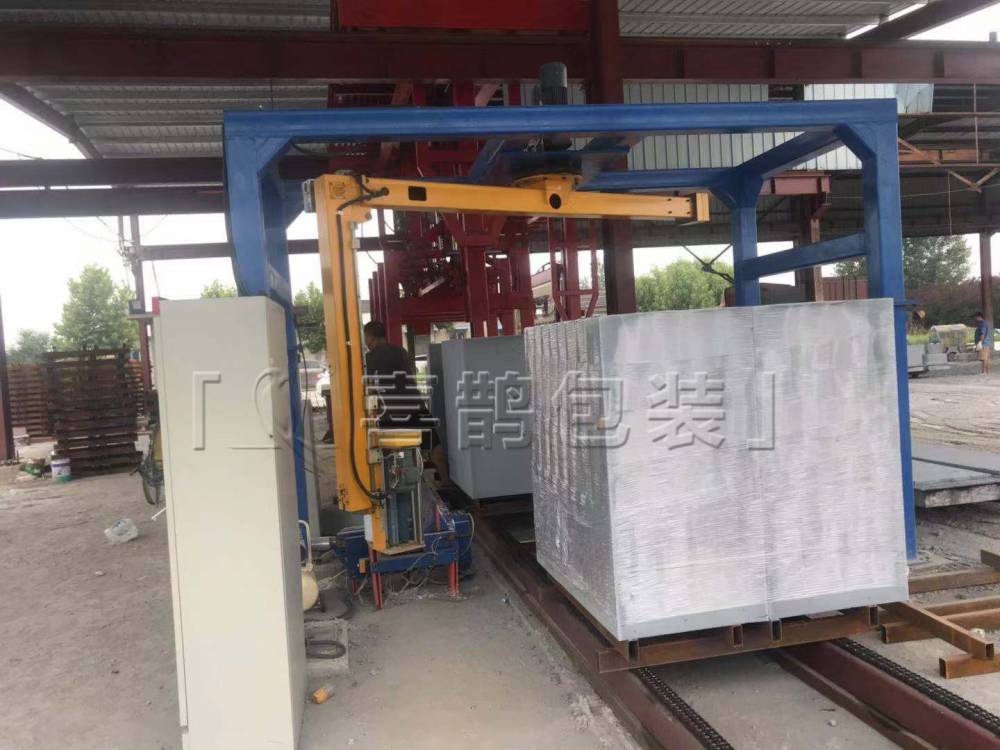

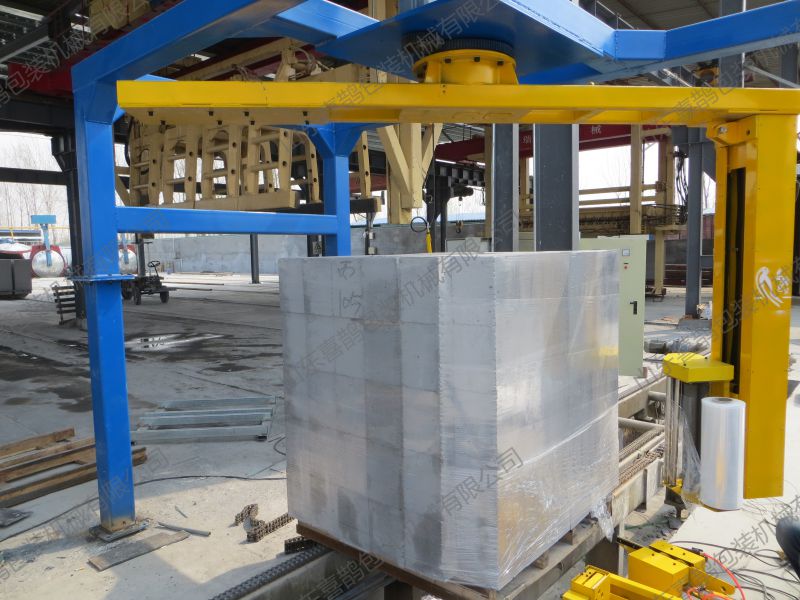

摇臂缠绕包装机（1台）
1.1摇臂驱动部件（1套）
l 电机变频调速并带制动。
l 摇臂减速机：台湾中一
l 功率：P=1.5KW
l 摇臂驱动转速： n=10-15rpm（变频调速、带制动）
l 摇臂导向装置
l 摇臂的两端带2个固定限位和移动限位
1.2 膜架升降部件(1套)
l 膜架升降采用链条传动，平稳可靠性高
l 膜架升降驱动减速机型号：涡轮涡杆减速机
l 交流电机预拉伸，拉伸比可达1：2.5
l 电机功率： 0.37kw
l 升降减速机：台湾中一

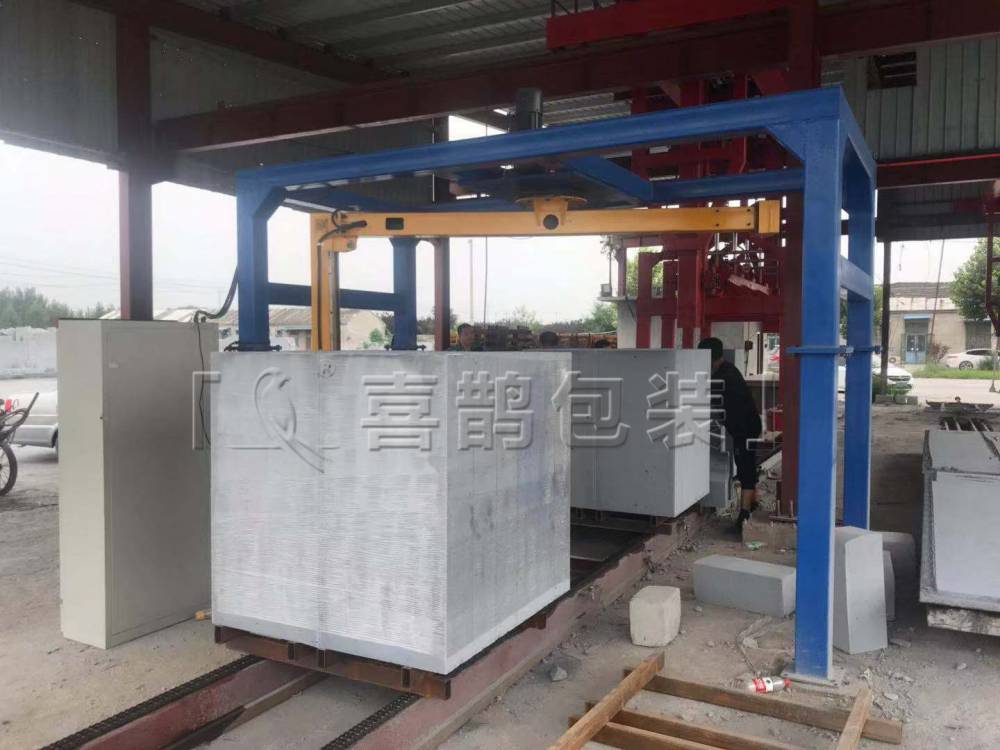

1.3机架部件(1套)
l 机架为龙门式四柱方管钢结构，材料是Q235型材
l 机架上部装有传动支架
l 摇臂部件通过回转支承固定在摇臂架上
l 回转支承传动结构，不是链条传动的。
l 机架尺寸：（以图纸为准）
1.4安全防护装置（1套）
l 机架部件有安全防护装置和防护网，防护网门锁和设备连锁，当安全门打开时，设备停止运转
l 防护网尺寸（以图纸为准）客户可选配
l 进货位及出货位防护网处增加辅助保护光电，保护客户误操作进入防护网的操作人员的安全 客户可选配
1.5膜架部件(1套)
l 膜架上安装光电开关，自动检测货物的高度
l 交流电机驱动系统
l 膜架交流电机功率：0.37KW
l 膜架拉伸比为1：2.5，送膜速度可调
l 膜架随动机构
l 膜架送膜摆臂回转，接近开关控制送膜电机的启停达到送膜的随动
上断膜装置技术源自荷兰，是荷兰原装进口的上断膜装置，是为立库灌装等特殊自动化行业专门量身打造的缠绕上断膜方式，焊接方式独到，这样能够大大提高缠绕设备与立库设备的衔接和配套，确保不留任何膜尾，现在国产设备中是的，焊接膜尾长度控制在立库入库的范围以内。
