模具翻转机 定做各种翻转模具90度翻转机 FZ90V翻转

　　设备技术说明

　　技术参数

　　型号FZ90V

　　可承重2、5、10、20、30吨等

　　电机功率 按要求定制

　　翻转速度 40-50秒±10%

　　环境条件 噪音≤75DB 湿度≤98%，温度-10-40℃

　　翻转台面尺寸 按要求定制

　　传动方式 双链条/四托辊 斜齿轮减速机

　　操作方式 线控（线长5米）无线控制

　　翻转角度 90°

　　电源电压 380V 60HZ

　　考核故障率 小于等于0.5%

　　产品特性

　　机械式翻转系统，不会出现倒转现象。

　　四托辊机构，保证设备平稳运行。

　　托辊及翻转底座均有安全防护罩，保证人员操作安全。

　　有过电流保护装置，翻转机超过翻转重量，会自动断电停机保护，不会损坏

　　电机。

　　装有法国施耐德空气开关，含过流、过载、短路、缺相保护功能。

　　配有控制收纳箱，控制开关及线不用时，可以放进收纳箱。防止暴露在外导致安

　　全隐患。

　　控制系统采用 24V 安全电压，保证员工操作安全。

　　电器部分采用漏电保护断路器，过载断路开关，及过电流保护接触器，有效防止

　　漏电及过载产生的安全隐患。

　　带声光报警装置，有效提醒员工操作安全。

　　采用多重限位开关及机械保护装置，确定操作安全。

　　设备电机启动采用缓启动缓停止，运行平稳、快捷。不会出现突然倒塌现象。

　　采用硬齿面斜齿轮工业减速机，噪音小，力矩大,运行更加平稳。

　　电机带停车刹车自锁功能，可任意位置停机，翻转体原位锁定。

　　5 米控制线、可远距离操作。

　　可选配:①无线控制手柄。②独立控制柜。

　　翻转机钢材结构：

　　机身采用 Q235全钢焊接结构，有足够的强度及刚性。翻转台面及机

　　身均采用 8mm-16mm 厚***中板。

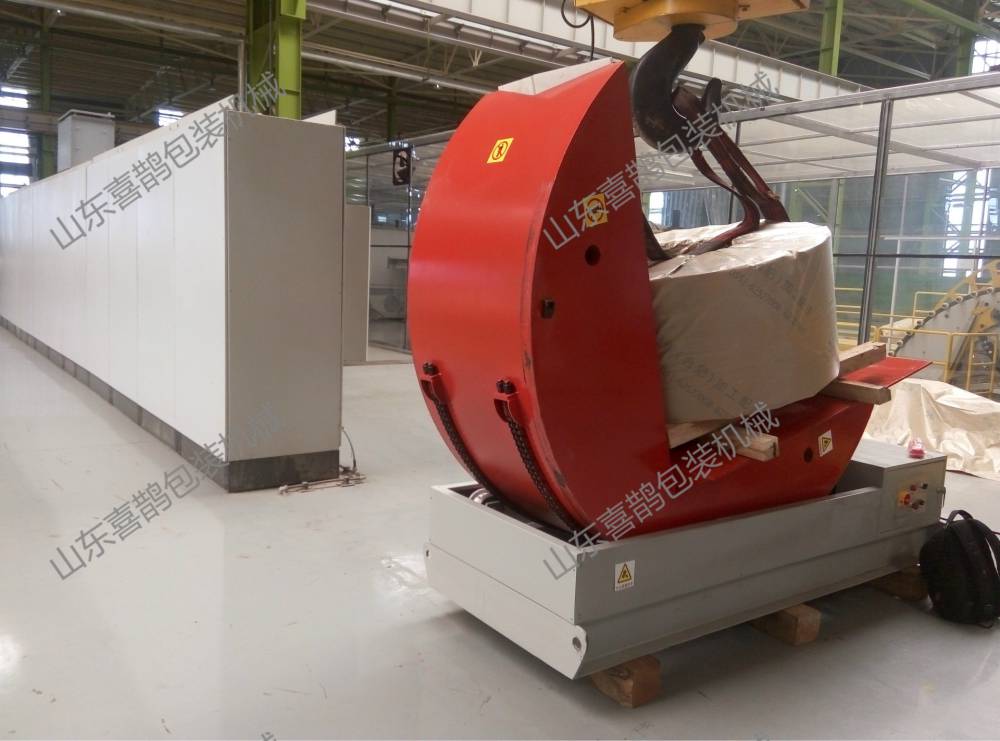

　　工作原理：本设备采用电磁抱闸制动式电动机带动链条（双排滚子链条），实现

　　工作台的翻转，以达到将工作台上钢卷 90 度翻转的目的。

　　工作台面采用 20mm 厚的钢板制作，保证工作台面对产品的承受能力，表面铺厚度

　　8mm 的*** PP 板，对产品表面起到保护的作用，以及减少产品对工作台的直接损

　　伤，延长翻转机的寿命。

　　设备不用做地基，采用多个可调地脚进行调整。

　　设备外观：本公司翻转机的外观标准配漆为底座采用天灰蓝色波纹漆，翻转工作

　　台采用黄色波纹漆。

　　设备操控性：设备操作简便、结构紧凑，做到较低的台面高度和宽裕的台面尺寸；

　　设备安装就位非常方便。

　　设备安全性：设备安全、可靠，断电时设备具有自动锁紧功能，当断电时，电机

　　的防抱死系统立即动作，将电机主轴抱紧，这时立即电机停止转动，工作台也停止

　　翻转，绝不会出现倒转现象。此外，除了电机具有电磁制动外，设备还安装电器定

　　位和机械定位装置，以保证设备安全、可靠具有断电自锁功能：选用电磁制动电动

　　机，翻转过程中遇到断电，机器会自动锁紧，停止转动，不会出现倒转现象；装

　　机械限位；系统均为标准配置并符合***、部标及行业标准。
