浮球开关工作原理 接线教学

　　一、液位开关介绍

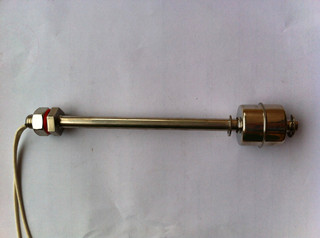

　　（图片中所展示的为ZC-SS65I，总长：80MM，单点信号输出，220V，浮球大小：28*28*9.5，全不锈钢304材质，M10粗牙螺纹，卡槽距离36MM（可做常闭常开转换），此款常使用于模温机与厨房设备上，可做耐高温达180度。）

　　常温环境使用推荐另外一款：不锈钢浮球开关

　　A.不锈钢液位开关是一种结构简单，使用方便的液位控制零件，它没有复杂的电路，不会受到干扰，

　　只要材质选择正确，任何性质液体、压力、温度皆可使用。

　　液体介质性质与浮球关系：

　　B.液体比重不同时，浮球的动作位置将会有所变动，一般SG比水小时，浮球浸在液体中部分将相对增多。

　　C.浮球开关产品参考比重以水（SG＝1）所以使用时在选用浮球时须考虑液位的比重SG，一定大于浮球规格所标示，否则，浮球开关无法浮动。

　　D.粘度高不会干涸的液体，一般应选用外径较大的不锈钢浮球。

　　E.浮球开关是使用磁铁来感应磁簧开关，因此被测液位应无铁屑，否则铁屑粘在浮球上面浮球浮不起来会影响浮球队开关的动作。

　　用途：

　　不锈钢液位开关专门用于各种中小型常压和受压储液罐的液位检测、信号远传、开关报警，可适用于各种卫生、环保、有毒、带浓酸碱腐蚀性强介液体使用。

　　二、

　　我公司不锈钢304液位浮球开关常规型号有：ZC-SS45I、ZC-SS80L、ZC-SS125I、ZC-SL2其他规格可按要求订制。

　　安装形式分为有：顶部安装、底部安装、侧面安装。

　　安装螺纹一般按我公司标配：M10粗牙、M12粗牙、4分牙、8分牙、1寸牙、2寸牙、1／8NPT，

　　法兰提供DN50-DN200，和铝合金、塑料、防爆型接线盒等，

　　适用安装于各种形式的容器、灌、水箱、水池、水筒。

　　塑料浮球开关常规型号有：ZC-PP25I、ZC-PP31I、ZC-PP40I、ZC-PP44I、ZC-PP52I、ZC-PP73I、ZC-PP85I、ZC-PP100I，

　　侧装的有ZC-PL-1、ZC-PL-2.

　　三、浮球开关的量法及订货需知：

　　1.从外六角平面到浮球开关的底部测量尺寸为开关总长度，

　　2.然后测量2卡簧中间的距离以及浮球尺寸，如多个浮球，应测量浮球与浮球之间的距离。

　　3.测量杆子直径和螺纹型号。

　　4.根据接线方式和控制水位的需要应标明出线几根、线长长度、线材材质、浮球动作点（就是浮球位置通断）及安装方式、所需要的电压电流、触电形式常开还是常闭、温度范围等等。

　　产品分类说明

　　系列 组合形式 特点

　　塑胶类 全PP材料 无毒辣，食品级，适用于水类、食用油类介质的液体，家用电器等产品，温度：-10-＋85°

　　PP＋NBR浮球 耐温比全PP材料高，比重低，适用于柴油、机油产品

　　PVDF 耐温120度，耐酸碱腐蚀强，结构精巧耐用

　　不锈钢类 全不锈钢（耐高温） 耐温高达200度，适用于油类、水类高温环境

　　不锈钢＋PP浮球 无毒，食品级，适用于特定杆长的水类介质产品

　　不锈钢＋NBR浮球 可耐较高温度，比重低，适用于特定杆长的油类介质产品

　　不锈钢＋防爆型接线盒 温度高160°用于大型水池、油箱、压力罐，杆长可做4米，多点液位控制，外接防爆型接线盒
