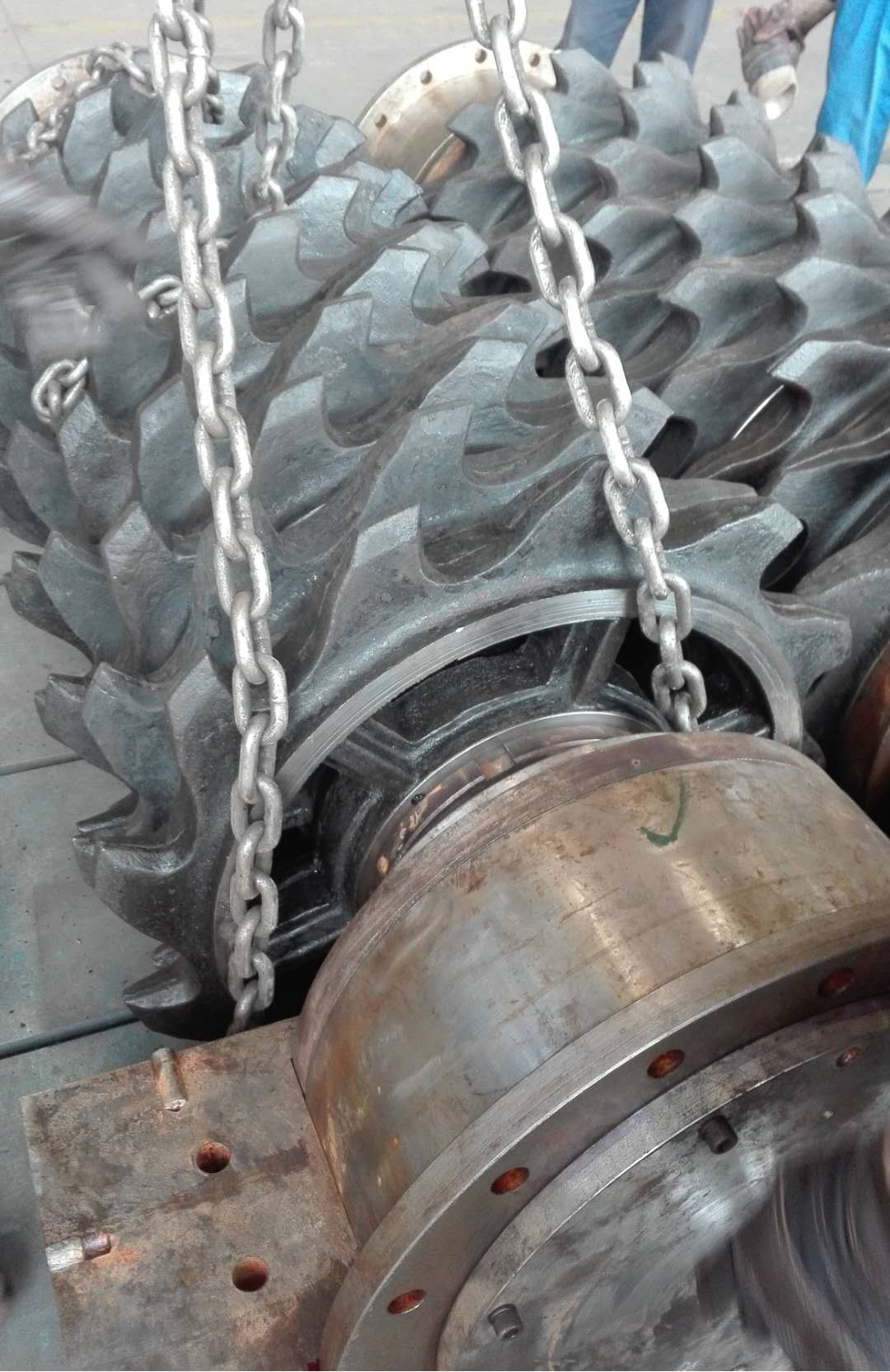

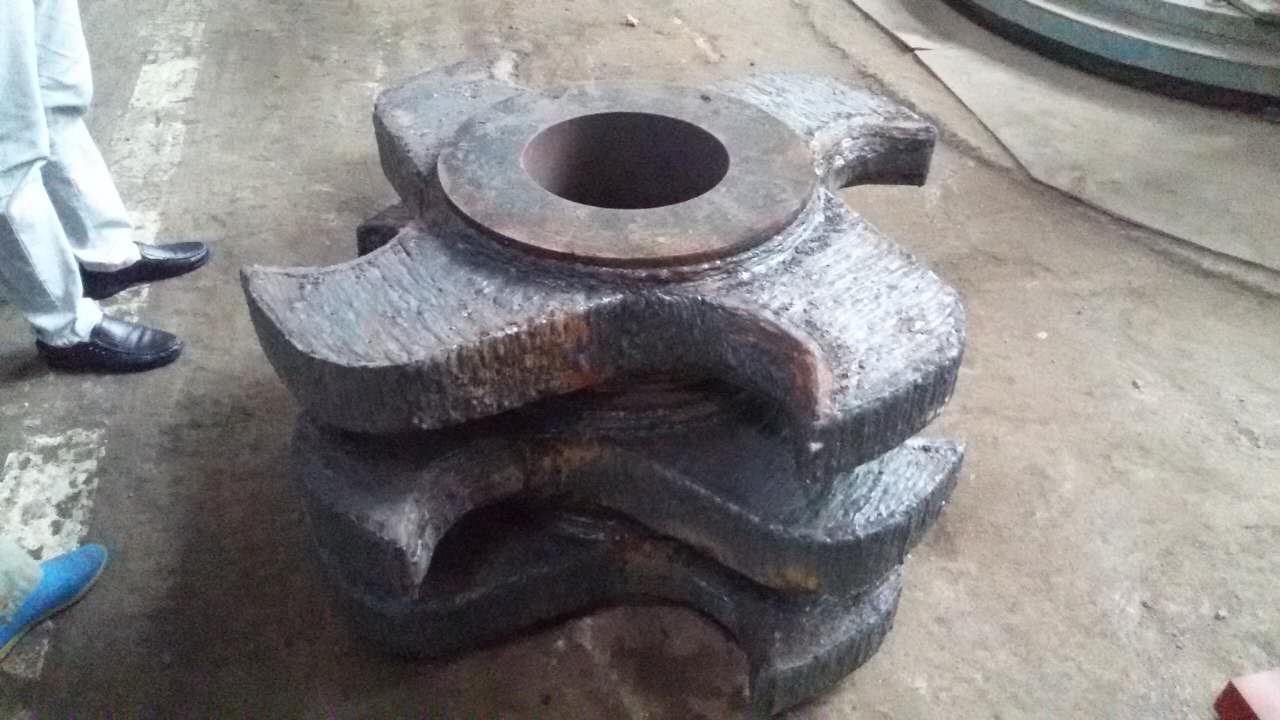

2PGC强力双齿辊破碎机

　　2PLF/2PGC系列型双齿辊分级破碎机主要用于破碎抗压强度≥200Mpa的原煤、矸石等物料的破碎。主要适用于原煤车间筛分破碎或井下、井口破碎作业，本设备用于井下工作时，周围空气中的瓦斯、煤尘等不应超过《煤矿安全规程》中规定的浓度，也适用于露天矿破碎站作业。

　　3、技术参数：

　　1）齿辊直径：900mm

　　2）齿辊长度：1500mm

　　3）破碎能力：800-1000t/h

　　4）入料粒度：≤600mm（可超粒）

　　5）出料粒度：≤ 150mm

　　6）驱动电机功率(kw)：2×132KW

　　7）破碎强度：≥200Mpa

　　8）噪音：不超过85bB（空载运行设备1米范围）

　　9）电机功率：2*132KW 频率：50Hz电压：660/1140V

　　防护等级：IP55绝缘等级：F

　　10）驱动方式要求：双驱

　　11）传动形式：电机+液力偶合器+减速机+齿式联轴器+齿辊总成。

　　4.设备主要结构部件描述

　　该机主要由防爆电动机、限矩式液力耦合器、底座、重型减速器、齿式联轴器、联轴器罩、齿辊总成、箱体、行走装置、集中润滑系统、防爆控制箱等部分组成。

　　4.1）、防爆电动机

　　采用YBX3高效节能防爆型三相异步电动机。660/1140V，50HZ，暂态变化可达±5%；防爆等级dI,防护等级IP55，绝缘等级F级，内循环通风自扇风冷，冷却方式为ⅠC411。要求电动机效率高，精度高，每天能连续20小时满负荷运转稳定，始终保持正常的工作温度。要求具有很高的电气强度、机械强度、良好的耐腐蚀性和耐潮性能。

　　工作制：S1 电动机转子采用笼型结构。电动机采用滚动轴承结构，并设有注排油装置。

　　4.2）、限矩式液力耦合器

　　电动机和减速器之间采用限矩式液力耦合器，型号为YOXD560型，配套限矩型梅花弹性联轴器，耦合器传动介质为阻燃液，配套保护设施使用易熔塞。超载时，液力耦合器自动融掉，切断动力传输，保护齿辊及整个传动系统。协调多机启动，提高电机启动性能，过载喷液保护，保护电机；

　　液力偶合器能适应有较高的启动惯性，扭矩的负载，能有效避免过载和堵转而导致对电机的损害，弹性缓冲，柔性启动，能隔离负载和电机间振动的传递，减少系统振动和噪音，减少对电机及负载设备的冲击。

　　4.3）、硬齿面重载减速机

　　减速机采用具有破碎机专用设计的SEW硬齿面减速器，过载系数＞3；以保证连续运转的可靠性。减速机的高速轴应能承受联轴器重量引起的径向荷载。要保证冬季-10°C作业的可靠性，结构、材料、润滑方式及润滑油的选择要合理。齿轮和轴承在电动机额定功率下，使用寿命应保证在20000工作小时以上。减速机具有油位显示。高、低速轴安装氮化套及双骨架油封,油封选用进口氟橡胶制品；减速机高速轴、破碎机齿辊轴承均装设温度监测装置及输出接口。

　　4.4）、齿式鼓型联轴器

　　专利设计的鼓型齿式联轴器，是由两个带有内齿及凸缘的内齿圈和两个带有外齿的外齿轴套组成。两个外齿轴套分别用键与两轴连接，两个内齿圈用铰制孔弹性鼓型齿连成一体，外形像鼓，依靠内外齿相啮合以传递转矩。外齿的齿顶加工成球面，可以实现轴向和径向位移以及角位移。在联轴器工作端装有速度传感器，在破碎机发生闷车（进铁器或者难以破碎的物料）时，安全销会在时间将减速机和齿辊断开，有效保护减速机和电机，随后速度传感器将会给电控系统发送故障信号，切断破碎机主电机电源以及相应的给料设备电源。
